2009/02 - Indice de révision : D - code : 0035431
7/76

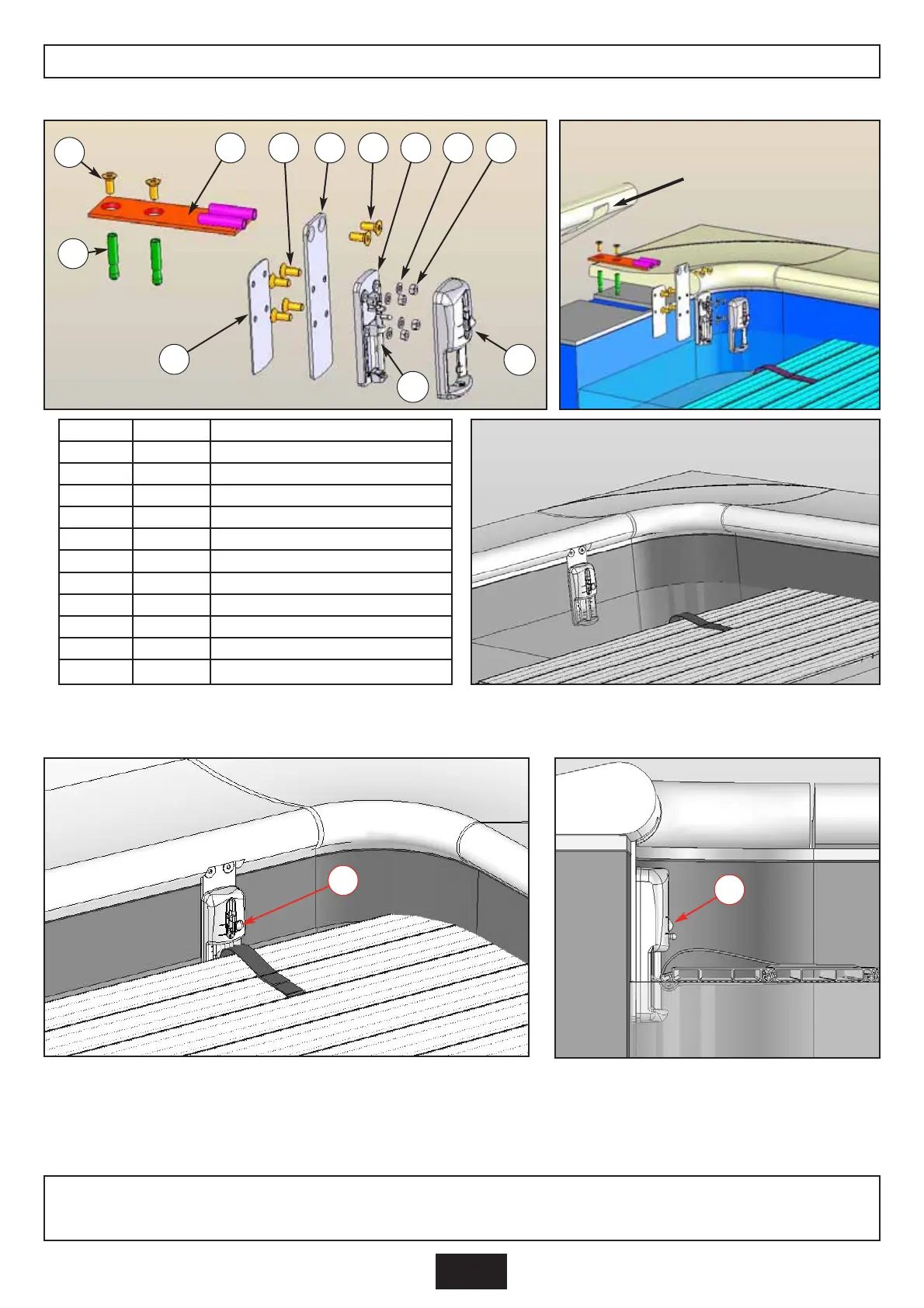

INSTRUCTIONS POUR LES PISCINES PRÉFABRIQUÉES, À PAROIS MINCES OU BLOCS POLYSTYRÈNE
1 8 923
5
11
10
6 7
7
Rep.
Nbre
Désignation des composants
1 1 Châssis d’accroche
2 1 Applique accroche inox
3 1 Support accroche
4 2 Cheville UPAT M8x50
5 1 Joint châssis d’accroche
6 4 Vis F HC M6-20
7 4 Vis F HC M8-20
8 4 Rondelle Z6
9 4 Ecrou H M6
10 1 Coulisseau inox
11 1 Enjoliveur
U
U
TILISER
TILISER
UNE
UNE
ACCROCHE
ACCROCHE
DE
DE
TABLIER
TABLIER
2 P
2 P
IÈCES
IÈCES
SOUS
SOUS
MARGELLE
MARGELLE
.
.
Découpe dans la margelle
4
Percer au travers du support accroche (3) Ø 10 mmm - profondeur 8 mm).
Fixer la platine sous la margelle au moyen de 2 chevilles UPAT M8x50 (4) et 2 vis F HC M8-20 (7).
Le châssis d’accroche (1) sera fixé sur la platine (2) par 4 vis F HC M6x20 (6) avec rondelles Z6 (8) et écrous H M6 (9).
L’UTILISATION DES SANGLES DE FERMETURE EST RENDUE OBLIGATOIRE PAR RÈGLEMENTATION FRANCAISE
NE PAS OUBLIER DE LIBÉRER LES SANGLES AVANT D’ENROULER LA COUVERTURE.
D’IMPORTANTS DOMMAGES POURRAIENT EN DÉCOULER.
BLOCAGE DU TABLIER PAR LES SANGLES DE FERMETURE :
Lorsque le tablier est complètement déroulé sur le plan d’eau, appuyer sur le bouton “A” et monter le coulisseau, puis le redescendre
au travers de l’anneau de la sangle. Glisser le coulisseau au maximum vers le bas pour assurer son verrouillage.
D
ÉBLOCAGE DU TABLIER :
Appuyer sur le bouton “A” et monter le coulisseau pour libérer l’anneau de la sangle.
A
A
