2009/02 - Indice de révision : D - code : 0035431
23/76

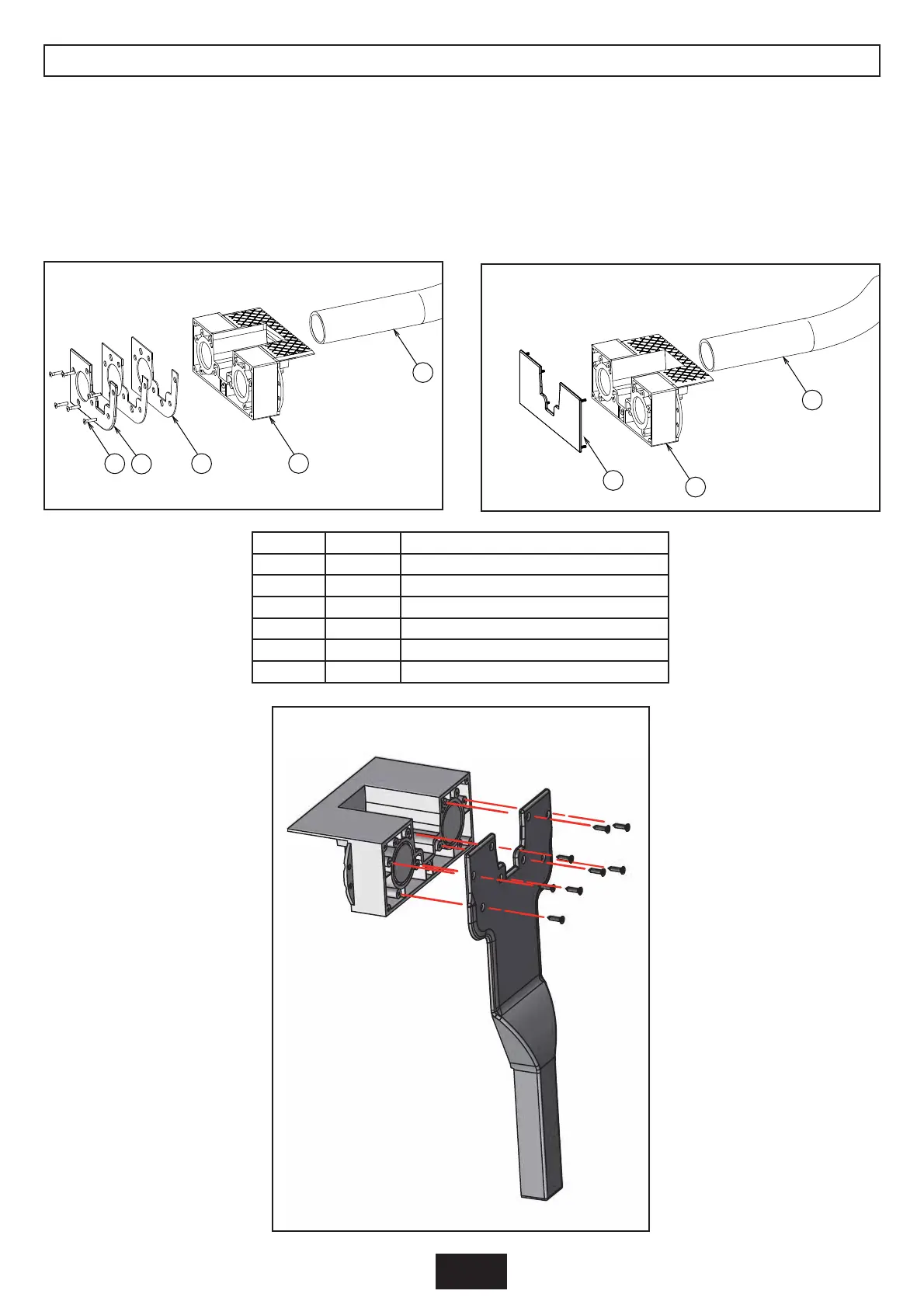

FIXATION DES FLASQUES
Les flasques se fixent aux boîtiers de scellement de poutrelle.
Si les boîtiers ne sont pas encore installés, il conviendra alors de les mettre en place, mais sans monter la bride "4"
(bassin liner) ou la cache bride "6" (bassin béton).
Si la poutrelle est déjà installée, il convient de desceller les margelles au niveau de la poutre, et d'ôter la bride "4" ou le
cache bride "6".
Repère Quantité Désignation
1 1 Fourreau coudé Ø 50
2 2 Corps de boîtier de poutre
3 2 Joint de boîtier de poutre
4 1 Bride de boîtier (droite ou gauche)
5 6 Vis FZ ST 4,2 x 19
6 1 Cache boîtier (droit ou gauche)
