2009/02 - Indice de révision : D - code : 0035431
25/76
b
c
d

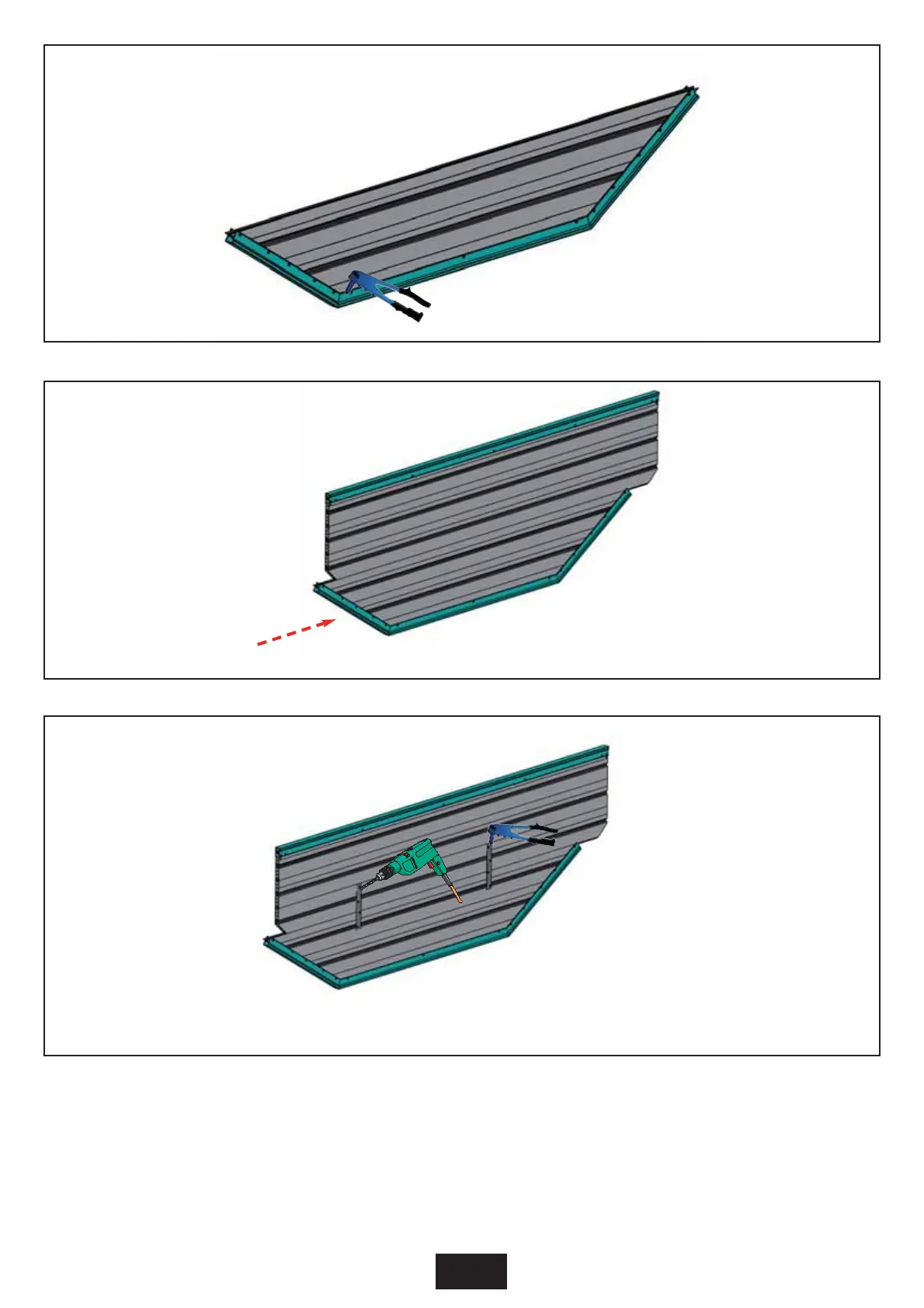

Fixer les profilés de finition à la paroi à l'aide de rivet alu.
Assembler le mur trapézoidal à la paroi droite par coulissement.
a) Disposer l'ensemble au sol à plat, face côté bassin contre terre (face lisse).
b) Positionner les plats à cheval sur le mur droit et le mur trapézoidal, et de façon à diviser la largeur du mur en
parties à peu près équivalentes.
c) Ajuster la position en hauteur des plats de façon à éviter qu'un trou ne tombe sur une rainure ou sur une liaison
entre panneaux.
d) Contre-percer les panneaux à travers les trous des plats puis riveter.
