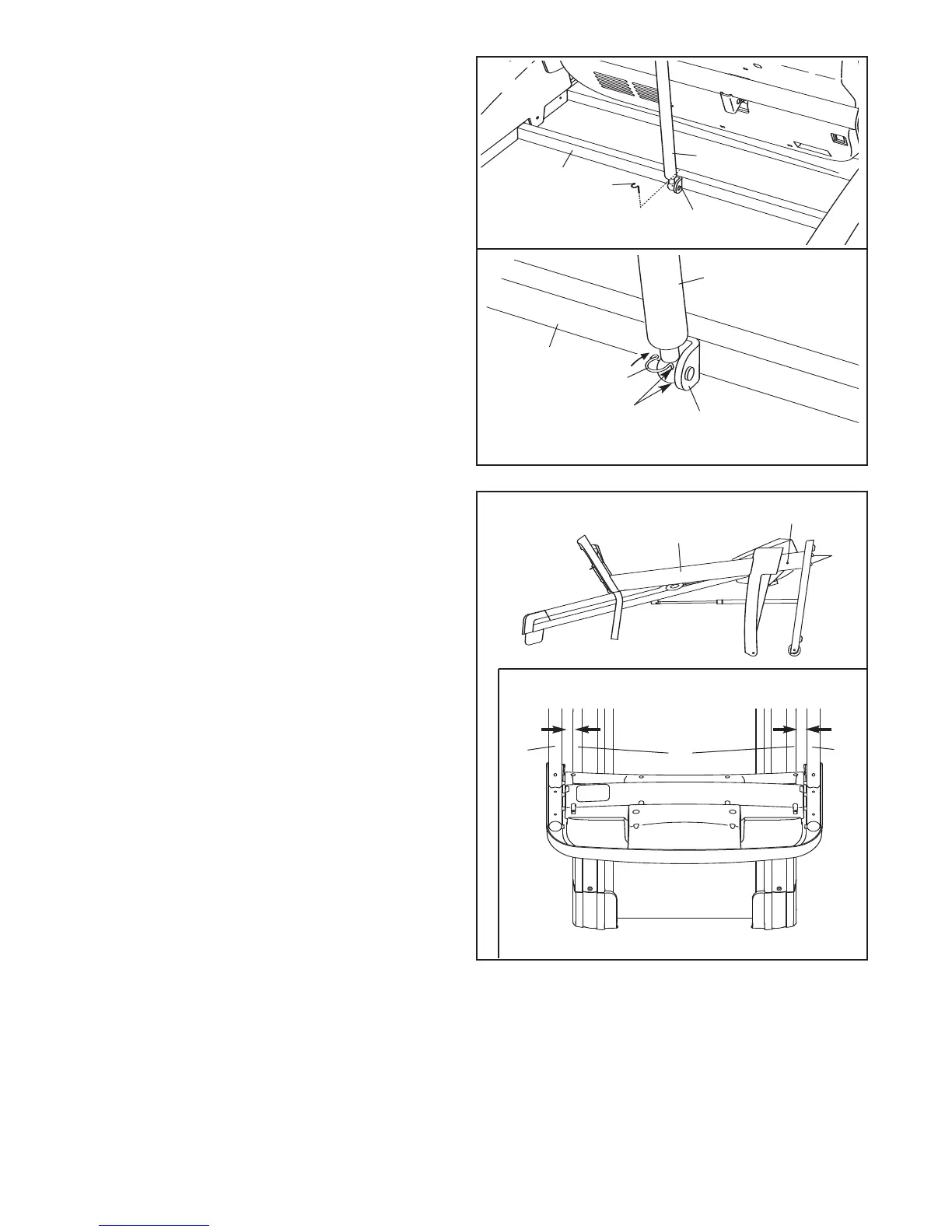

13. Abbassare i Montanti (31, 36) come mostrato.
Vedere il disegno nel riquadro. Spingere i
Montanti (31, 36) lateralmente in modo tale che
il Telaio (74) del tapis roulant sia centrato tra i
Montanti.
Avvitare fermamente i Bulloni Montanti (40) e il
Bullone Telaio (32) su ciascun lato del tapi
roulant. Non stringere troppo i Bulloni Telaio.
31
31, 36
32
74
36
Vista dall’Alto
Vista Laterale
13
40
12.Girare verso il basso l’estremitá a cilindro della
Molla a Gas (21) nella posizione mostrata.
R
imuovere il Fermaglio Molla (105) dall’estrem-
itá della Molla a Gas.
Poi, allineare l’estremitá a cilindro della Molla a
Gas (21) con il sostegno al centro della Base
(48). Premere l’estremitá della Molla a Gas sulla
palla sul sostegno. Nota: Potrebbe essere nec-
essario girare leggermente il Telaio (non
mostrato) in avanti o indietro per allineare l’es-
tremitá della Molla a Gas con la palla.
Vedere il disegno 12a. Inserire il Fermaglio Molla
(105) nei due piccolo fori indicati sulla Molla a
Gas (21). Poi, ruotare il Fermaglio Molla fino a
che si agganci alla Molla a Gas.
Con l’aiuto di una seconda persona, abbassare il
Telaio (non mostrato) sul pavimento.
105
21
21
48
48
Fori
105
12a
S
ostegno
Sostegno
1
2
