Bullone da 1/4”
x 1” (88)–8
Bullone da 5/16”
x 1” (113)–4
1” Tek Screw
(47)–8
Vite da 1/2” (52)–1
Latch Screw (109)–2
Vite da 3/4” (33)–5
Rondella a Stella
da 1/4” (87)–8
Vite Autoforanti
da 1” (123)–4
2
rew (123)–2
1” Silver Screw (92)–2
1 1/2” Screw (93)–2
Star Washer
(106)–4
Handrail Washer
(69)–2
Bullone da 5/16” x 3 1/2” (121)–2
Rondella da 5/16”
(130)–2
6
1. Con l’aiuto di una seconda persona, sollevare i Montanti
(96) in posizione verticale come mostrato.
Inserire una Gamba d’Estensione (86) nel tapis roulant
come mostrato. Assicurarsi che la Gamba d’Estensione
sia girata in modo che il Gommino Base (125) sia dalla
parte di sotto. Potrebbe essere d’aiuto inclinare i
Montanti (96) in avanti mentre inserite la Gamba
d’Estensione.
Inserire l’altra Gamba d’Estensione (non mostrata) nello
stesso modo.
1
96
86
125
MONTAGGIO
l
montaggio richiede due persone.
P
osizionare il tapis roulant in un’area sgombra e rimuovere il materiale di im-
ballaggio. Non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il dietro del nastro scorre-
vole del tapis roulant è coperto da un lubrificante ad alta esecuzione. Durante il trasporto, una piccola quantità di
lubrificante potrebbe essersi trasferita sulla parte superiore del nastro scorrevole e sul cartone. Questa è una con-
dizione normale e non ha effetto alcuno sulla prestazione del tapis roulant. Se ci fosse del lubrificante sulla parte
superiore del tapis roulant, semplicemente pulire con un panno morbido e un detergente dolce e non-abrasivo.
Il montaggio richiede l'inclusa chiave esagonale e un vostro cacciavite di croce ,
una tenaglia , e una chiave regolabile .

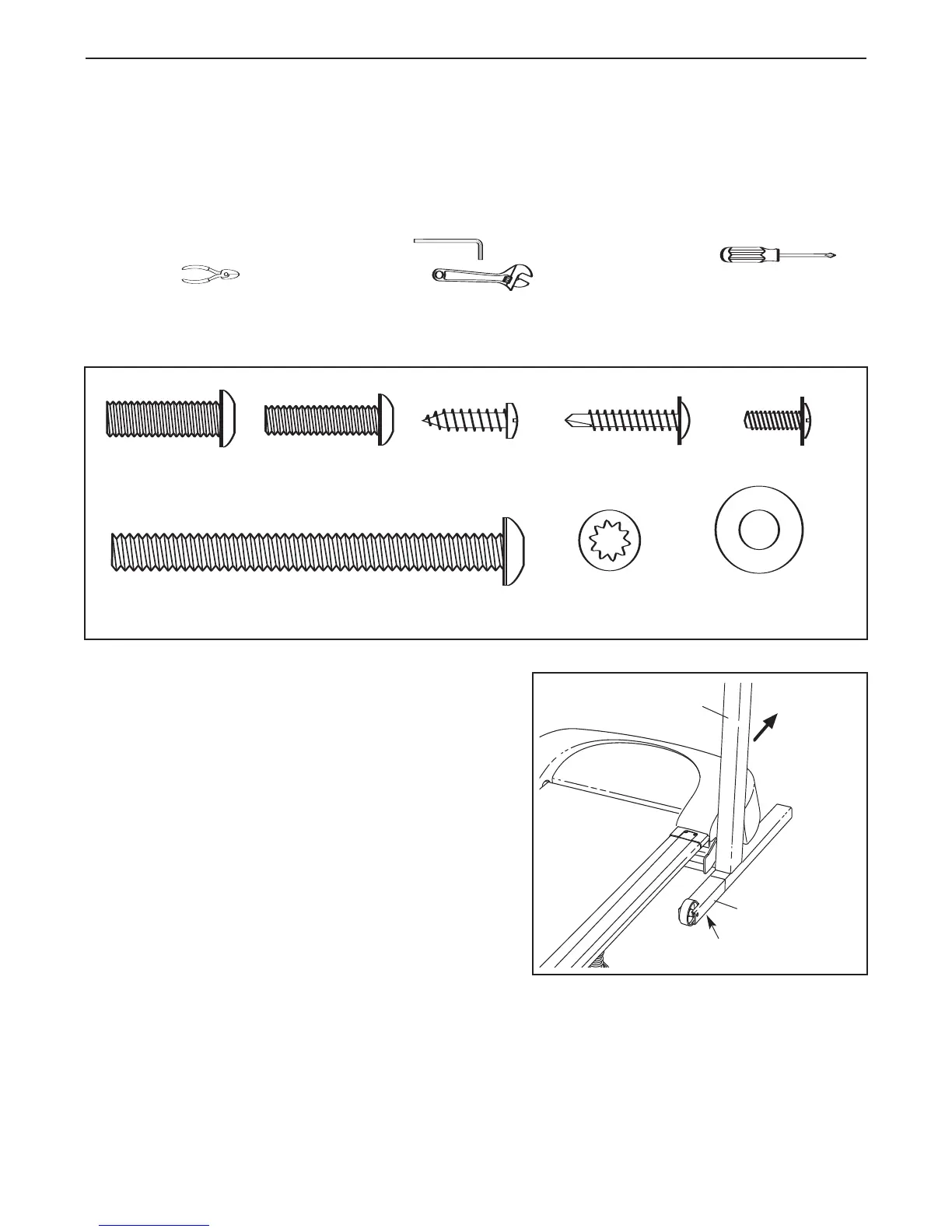

Per l’identificazione dei pezzi per il montaggio, vedere i disegni dei pezzi di seguito. Nota: Se una parte non
fosse nel sacchetto delle parti, controllare che non sia stata pre-montata.
