MONTAJE
El montaje requiere dos personas. Coloque todas las piezas de la máquina para correr en una área despejada
y quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado. Nota: La parte debajo de la banda para caminar de la máquina para correr está cubierta con un lu-
bricante de alto rendimiento. Durante el envío, una porción mínima de lubricante se puede transferir a la parte
superior de la banda para caminar o al cartón de envío. Esta es una condición normal y no afecta el rendimiento
d
e la máquina para correr. Si hay lubricante en la parte superior de la banda para caminar, limpie el lubricante
con una tela suave y un detergente suave, no abrasivo.
El montaje requiere la llaves hexagonales que vienen incluidas y su propio destornillador de estrella
, cortador de alambre , y una llave inglesa .

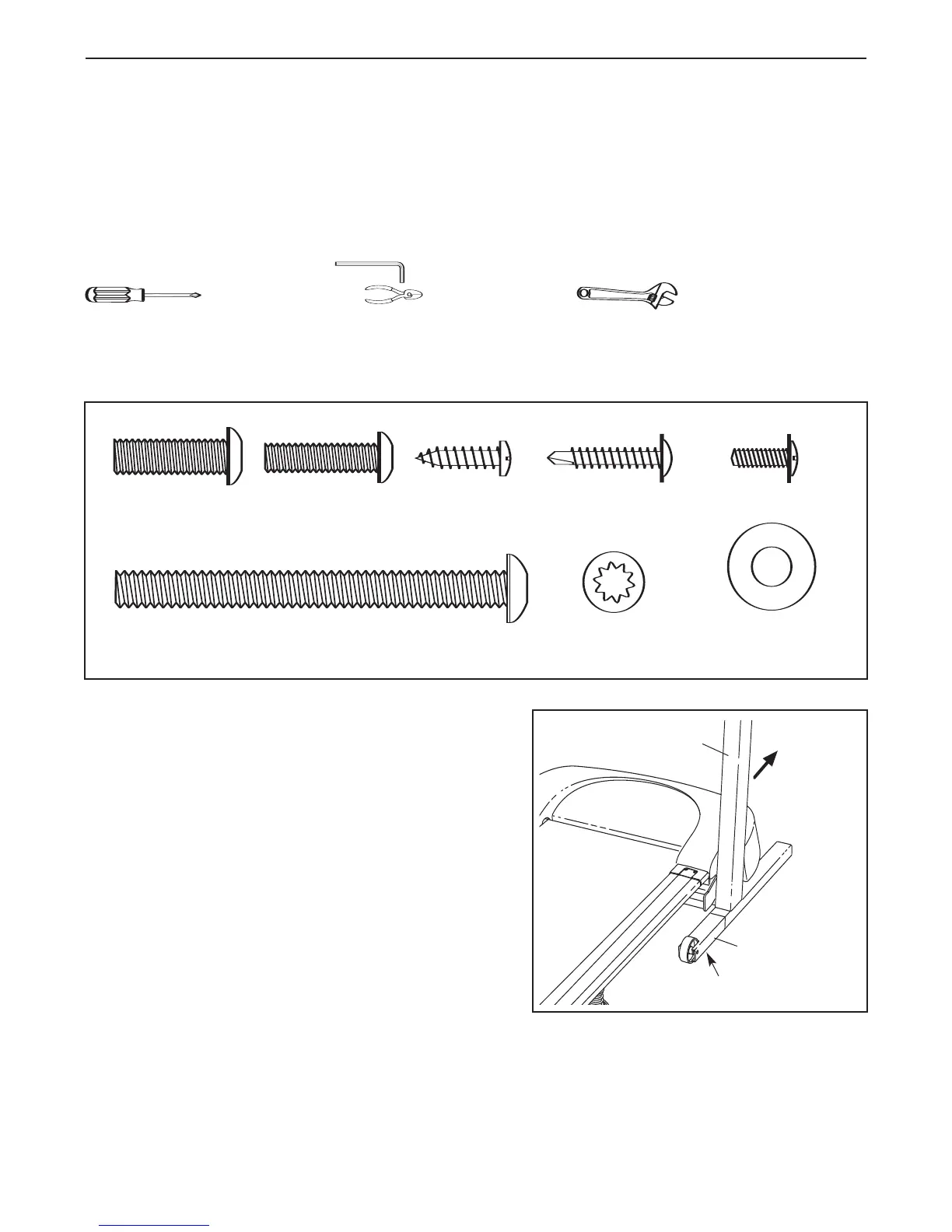

Para asistencia con la identificación de las piezas del montaje, refiérase a los dibujos abajo. Nota: Si es que una
pieza no se encuentra en las bolsas de piezas, verifique si es que la parte no ha sido ya usada para armar
parte del equipo.
1
” Tek Screw
(47)–8
Tornillo de 1/2” (52)–1
Latch Screw (109)–2
Tornillo de 3/4”
(33)–5
Arandela Estrella
de 1/4” (87)–8
crew (123)–2
1” Silver Screw (92)–2
1 1/2” Screw (93)–2
Star Washer
(106)–4
Handrail Washer
(69)–2
Perno de 5/16” x 3 1/2” (121)–2
Arandela de 5/16”
(130)–2
Perno de 5/16” x 1”
(113)–4
Perno de 1/4” x 1”
(88)–8
Tornillo Punta Broca
de 1” (123)–4
1. Con la ayuda de otra persona, levante los Montantes
Verticales (96) a la posición vertical
como se muestra.
Inserte una de las Patas de Extensión (86) dentro de la
máquina para correr como se muestra. Asegúrese que la
Pata de Extensión esté volteada de tal manera que la
Almohadilla de la Base (125) esté en la parte de abajo
Puede ser de ayuda ladear los Montantes Verticales (96)
hacia adelante mientras inserta la Pata de Extensión.
Inserte la otra Pata de Extensión (que no se muestra) de
la misma manera.
