8
104
33
Montaje de la Consola
33
33
7

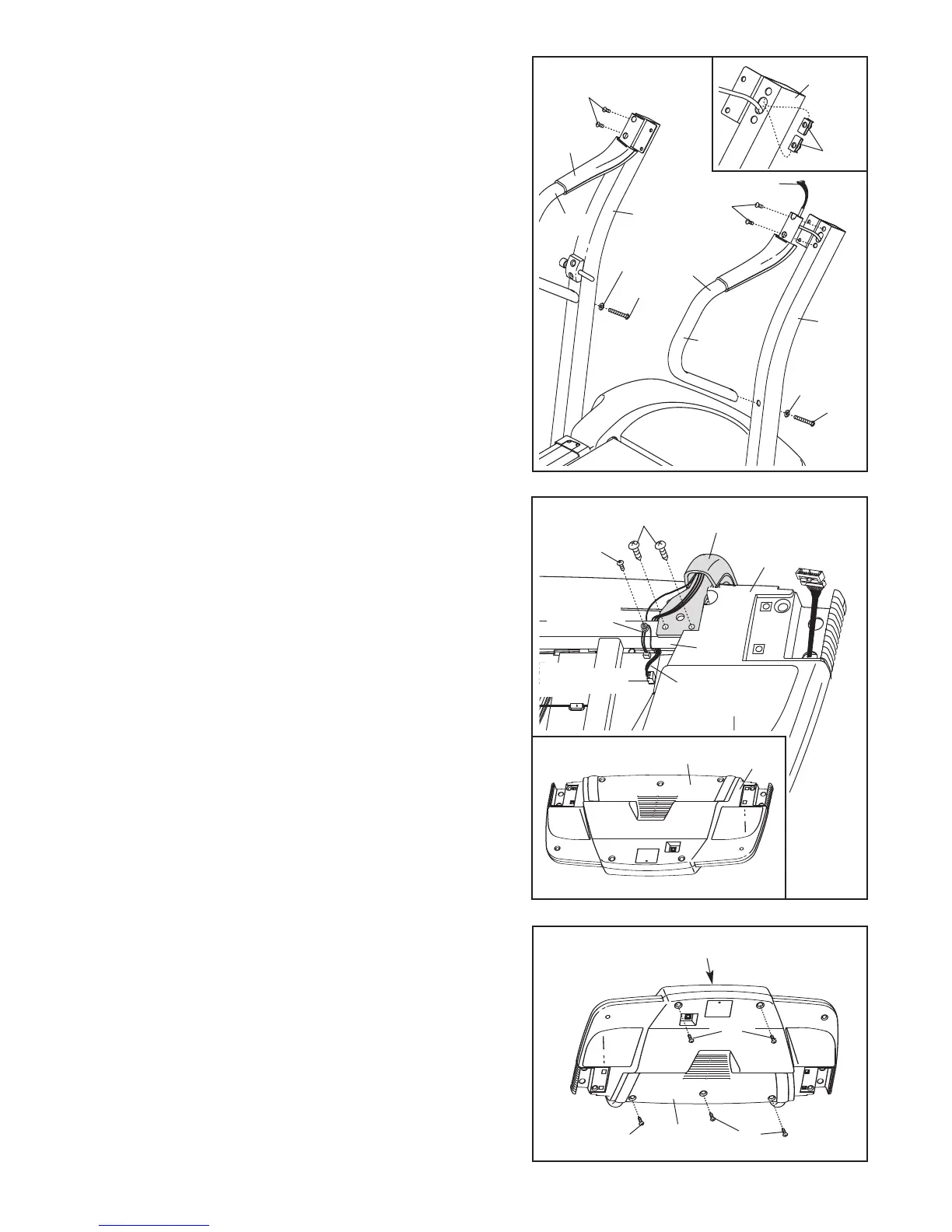

5. Vea el dibujo del recuadro. Asegúrese que hayan dos
Tuercas-U (112) en el extremo superior de cada
Montante Vertical (96). Nota: Pueden haber Tuercas-U
extra incluidas.
I
dentifique las Barandas (108) derecha e izquierda (hay
una calcomanía de identificación en cada Baranda).
Sostenga la Baranda derecha cerca del Montante
Vertical (96) derecho, e inserte el Cableado (118) dentro
del orificio grande en la Baranda derecha y fuera del ex-
tremo superior como se muestra.
A continuación, sostenga la Baranda (108) derecha con-
tra el Montante Vertical (96) derecho. Apriete un Perno
de 5/16” x 3 1/2” (121), con una Arandela de 5/16” (130),
tres a cuatro vueltas dentro del Montante Vertical dere-
cho y el extremo inferior de la Baranda derecha.
Entonces, apriete dos Pernos de 5/16” x 1” (113) dentro
del extremo superior de la Baranda derecha y el
Montante Vertical derecho.
Tenga cuidado de no dejar
caer los Pernos dentro de la Baranda.
Si es necesario,
levante o baje la Baranda para enroscar los Pernos de
5/16” x 1” dentro del Montante Vertical. Firmemente
apriete todos los tres Pernos.
Conecte la Baranda (108) izquierda al Montante Vertical
(96) izquierdo como se describe arriba. Nota: No hay un
cableado en el Montante Vertical izquierdo.
6. Vea el dibujo interior. Voltee la Consola (101) y ubíquela
con la cara hacia abajo en una superficie suave. Saque
las bandas de empaque y la Parte de Atrás de la
Consola (104).
Si es que hay dos Tornillos de la Barra de Pulso (76) en
cada extremo de la Armadura de la Consola (80), remué-
valos. Sostenga los extremos de la Barra de Pulso (77)
en contra de la Armadura de la Consola y una la Barra
de Pulso con los cuatro Tornillos de la Barra de Pulso.
Firmemente apriete los Tornillos de la Barra de
Pulso. Tenga cuidado de no dañar los cables.
Encuentre el cable de pulso que se extiende de la Barra
de Pulso (77). Inserte el cable de pulso debajo de la
Armadura de la Consola (80) y enchufe el cable de pulso
en el conector que se indica. El cable de pulso debería
poder deslizarse en el conector con facilidad y conec-
tarse con un chasquido; si eso no sucede, voltee el
cable de pulso y vuelva a enchufarlo.
Una los cables de tierra que se indican con la Armadura
de la Consola (80) con un Tornillo de Tierra de 1/2” (52).
7. Conecte la Parte de Atrás de la Consola (104) al montaje
de la consola con cinco Tornillos de 3/4” (33). Tenga cui-
dado de no dañar ningún cable.
5
96
118
96
108
108
1
13
1
13
121
Derecha
Izquierda
121
119
112
130
130
76
52
77
101
80
6
104
101
Cable
de Pulso
Conector
Cables de
Tierra
