2.3 MONTAGGIO

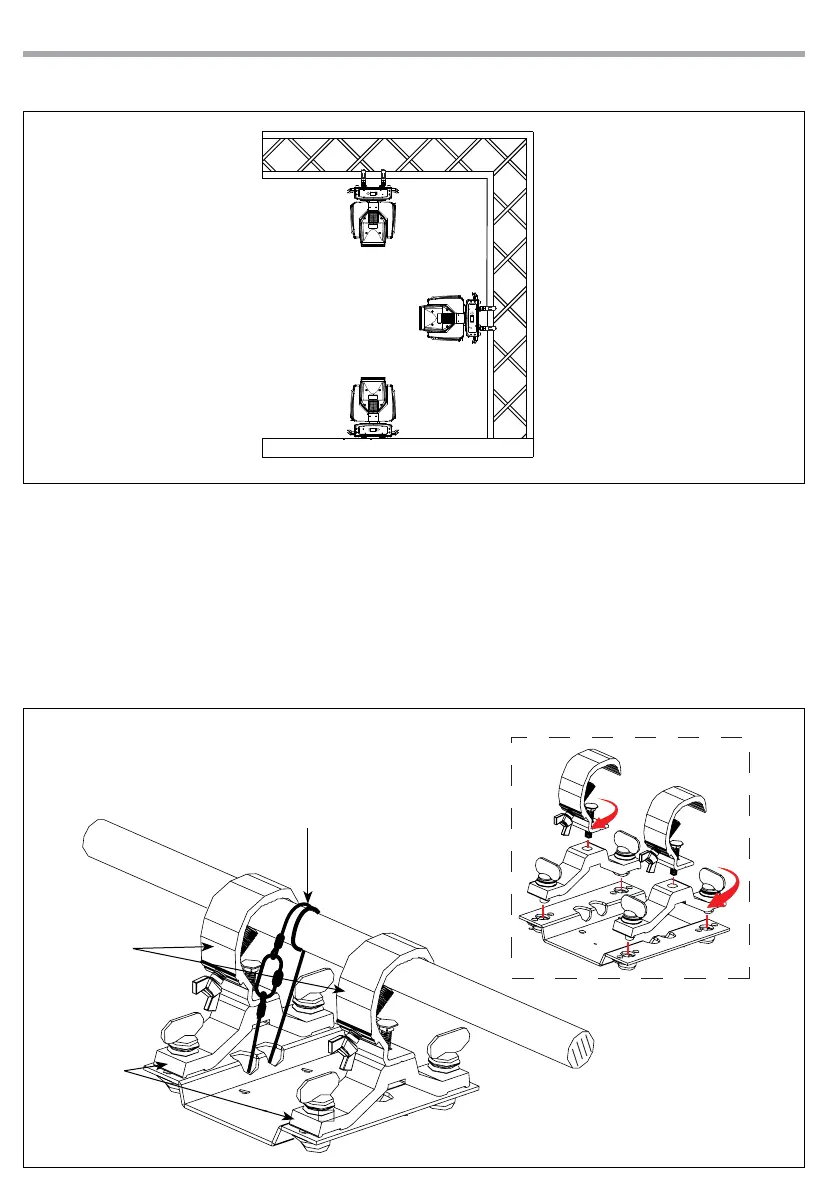

L’ UNICO può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può essere mon-
tata anche a testa in giù, su una traversa (g.5). Per il ssaggio occorrono dei supporti robusti per il mon-
taggio. Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei supporti omega, sono
da inserire nelle apposite sedi della piastra dove vengono bloccati con una rotazione in senso orario (no
all’arresto). L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso
dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza. È assolutamente ne-
cessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in particolare collegare il
cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm. Assicurarsi che
l’unità sia saldamente ssata al ne di evitare vibrazioni e scivolamenti durante il funzionamento.
GANCIO
ALISCAFF
CAVO DI
SICUREZZA
SUPPORTI
OMEGA
