Chapter 2 Hardware Configuration
PS3100 SERIES USER’S MANUAL
Page: 2-19

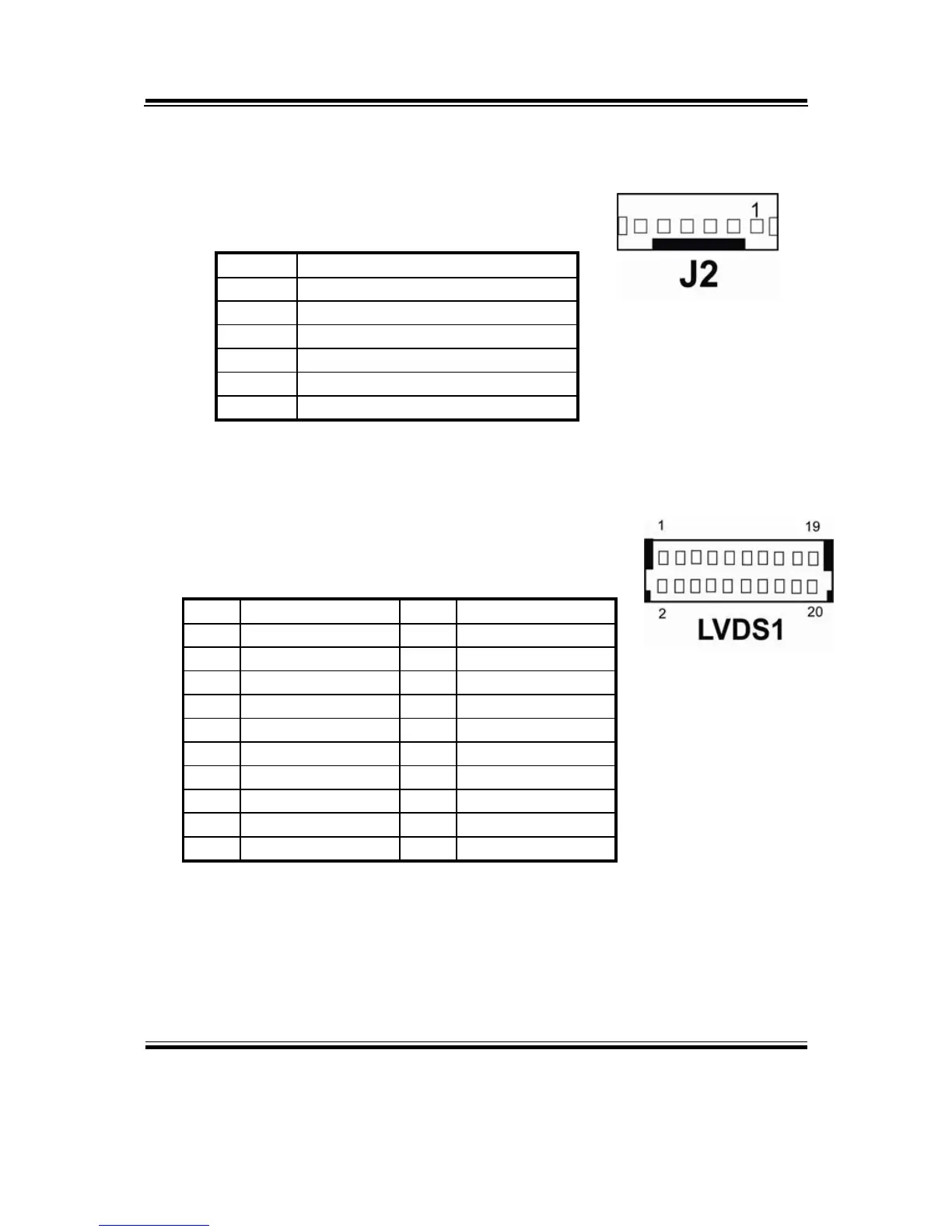

2-17. MSR/ CARD READER CONNECTOR
J2 : MSR/ Card Reader Connector
The pin assignment is as follows :
PIN ASSIGNMENT
1 KB_CLK (Output)
2 KB_CLK_C (Input)
3 KB_DATA_C (Input)
4 KB_DATA (Output)
5 +5V
6 GND
2-18. LVDS CONNECTOR
LVDS1 : LVDS Connector
The pin assignments are as follows :
PIN ASSIGNMENT PIN ASSIGNMENT
1 GND 2 LVDS_VCC
3 LVDS_YAP2 4 LVDS_VCC
5 LVDS_YAM2 6 GND
7 GND 8 GND
9 LVDS_YAP1 10 LVDS_CLKAP
11 LVDS_YAM1 12 LVDS_CLKAM
13 GND 14 GND
15 LVDS_YAP0 16 GND
17 LVDS_YAM0 18 LVDS_VCC
19 GND 20 LVDS_VCC
