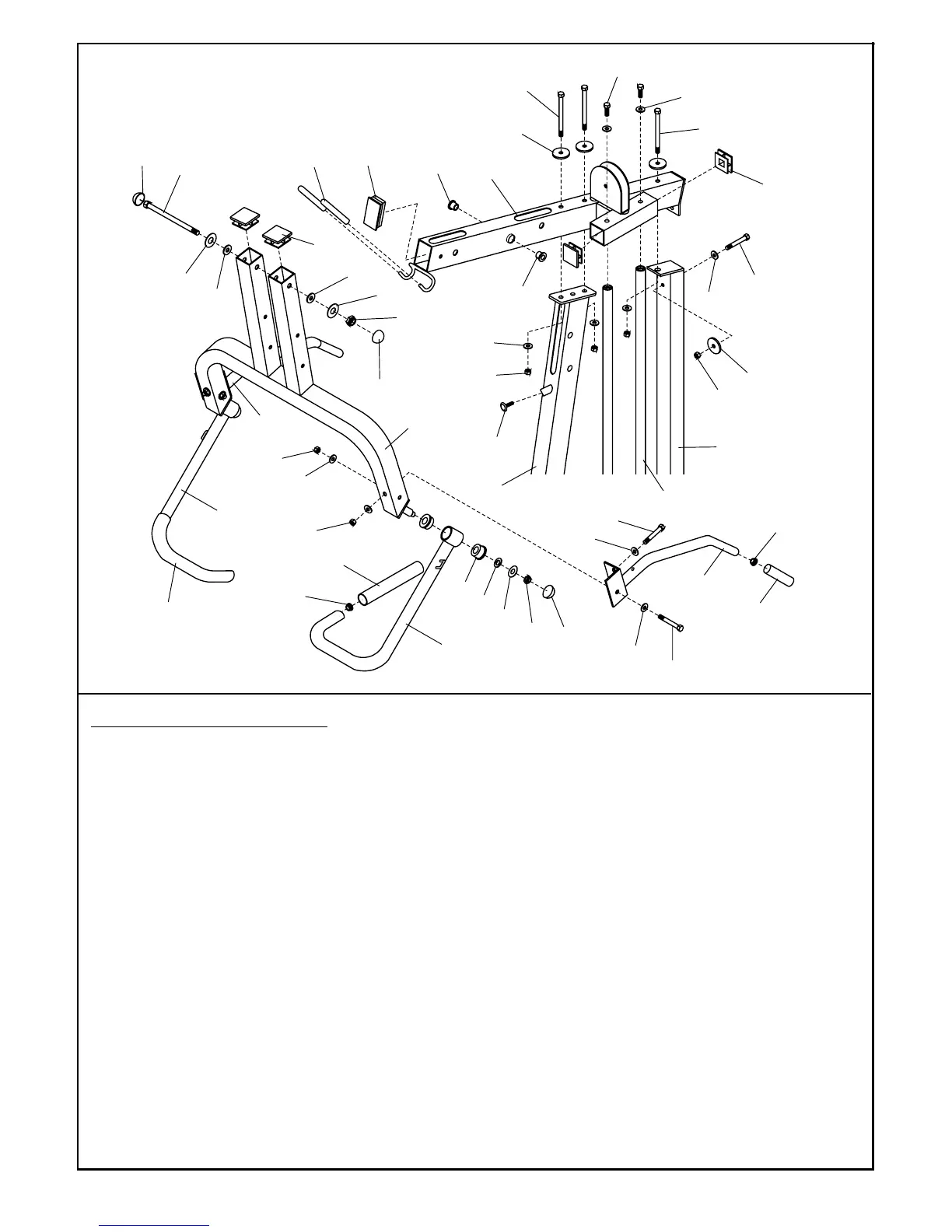

TOP SECTION ASSEMBLY
1). FIT PLUG ( E4 ) AND SQUARE PLUGS ( E3 ) TO END OF TOP BRACE TUBE ( B ), FIT RUBBER
COVER ( HH ) TO BRACKET OF TOP BRACE TUBE ( B ).
2) .ASSEMBLE TOP BRACE TUBE ( B ) TO MAIN SUPPORT TUBE ( A ) AND REAR SUPPORT TUBE
( C ) , ( MEANWHILE TO FIT THE SLIDER TUBES ( H ) TO TUBE HOUSING OF TOP BRACE TUBE
( B ) FASTEN WITH BOLTS ( 11 ) WASHERS ( 22, 25 ) & NUTS ( 20 ) FOR TOP BRACE TUBE AND
MAIN SUPPORT TUBE, FASTEN WITH BOLTS ( 11, 7 ) WASHERS ( 25,22 ) & NUTS ( 20 ) FOR TOP
BRACE TUBE AND REAR SUPPORT TUBE. FASTEN WITH BOLTS ( 4 ) & WASHERS ( 22 ) FOR
TOP BRACE TUBE & SLIDER TUBE.
3). FIT BUMPER W/BOLT ( KK ) TO MAIN SUPPORT TUBE ( A ). FIT BUSHING ( 26 ) TO HOLES OF
TOP BRACE TUBE ( B ). FIT SQUARE PLUG ( E3 ) TO PRESS ARM ( S ), THEN ASSEMBLE PRESS
ARM ( S ) TO MAIN FRAME TUBE ( A ) WITH BOLT ( 15 ) WASHERS ( 23, 24 ) & NUT ( 24 ). PUT
CAPS ( GG ) OVER BOLT ( 15 ) & NUT ( 24 ).
4). FIT BUSHINGS ( 31 ) TO PIVOT HOLE OF PRESS ARM ( I-L ), THEN ATTACH TO BOLT OF PRESS
ARM ( S ), FASTEN WITH WASHERS ( 23, 24 ) NUT ( 19 ).
NOTE : TO KEEP PIVOT FREE
THEN PUT CAP ( GG ) OVER THE NUT ( 19 ). FIT PULL-IN ARM ( J-L ) TO PRESS ARM ( S ),
FASTEN WITH TO KEEP PIVOT FREE ). THEN PUT CAP ( GG ) OVER THE NUT ( 19 ). FIT PULL-
IN ARM ( J-L ) TO PRESS ARM ( S ), FASTEN WITH BOLTS ( 7 ) & NUTS ( 22 ) REPEAT THE
ABOVE STEPS FOR ASSEMBLY OF PRESS ARM ( I-R ) AND PULL-IN ARM ( J-R ) TO PRESS ARM
( S ). FIT FOAM GRIPS ( D2, D3 ) TO PRESS ARM ( I-R, I-L ) & PULL - IN ARM ( J-R, J-L) ).
