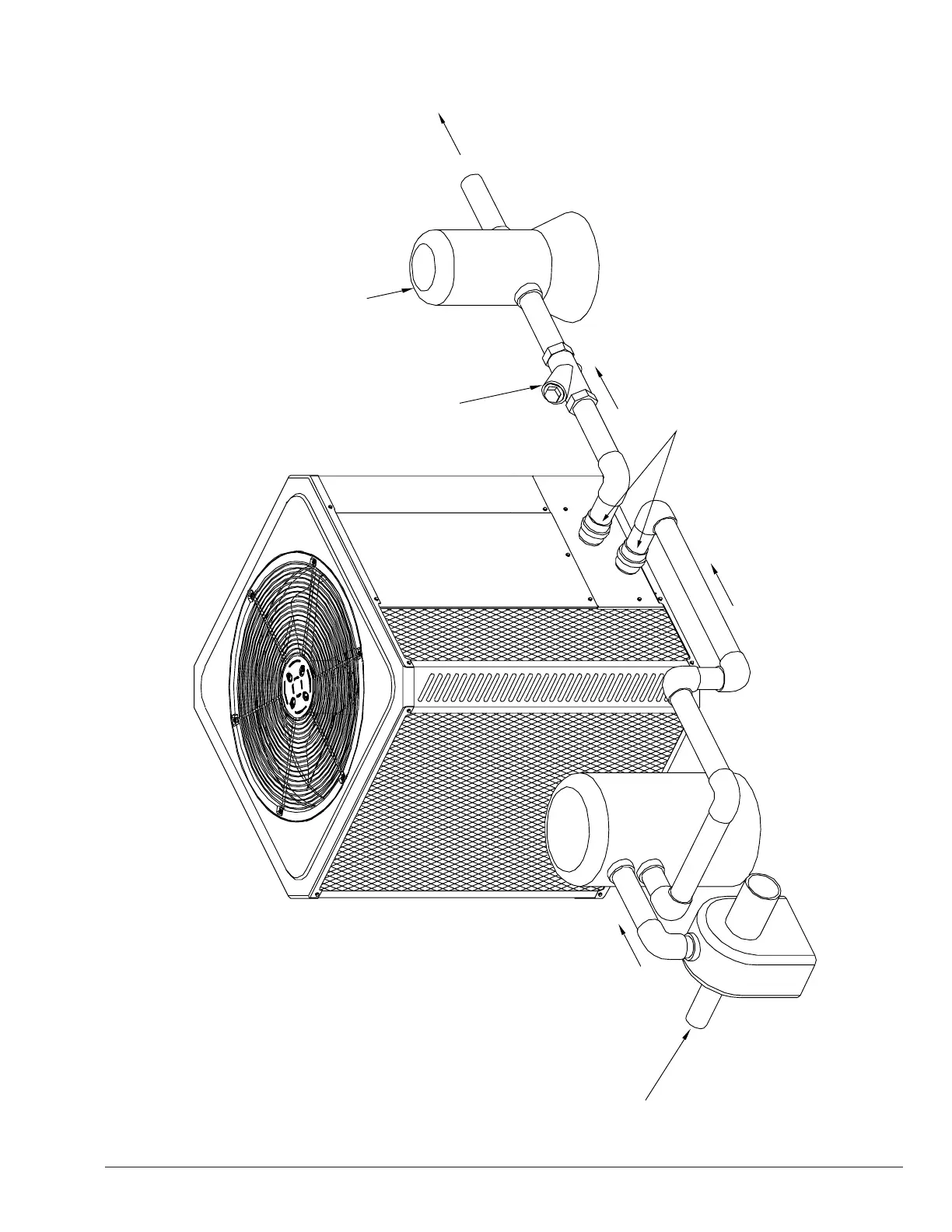

20. SCHÉMAS DE PLOMBERIE
ENTRÉE D’EAU
(DE PISCINE OU SPA)
FILTRE
CLAPET DE NON-RETOUR
PRODUITS CHIMIQUES ICI
AUCUNE DÉRIVATION EXTERNE REQUISE
SORTIE D’EAU (VERS PISCINE OU SPA)
F10123
LES RACCORDS D’ENTRÉE ET DE SORTIE SONT DES RACCORDS-UNIONS 2 PO
POSITIONNER L’APPAREIL APRÈS LE FILTRE, AVANT TOUT DISPOSITIF DE CHLORATION.
Figure 8. Pour les systèmes dont le débit est inférieur à 80 GPM (303 lpm)
