7.5 Comprobación del roce piñón-cremallera
Para comprobar el roce final entre piñón y cremallera realizaremos un “test azul” pintando bien los
dientes del piñón con minio.
Recomendamos encarecidamente realizar este test. Para garantizar que el roce entre piñón y cremallera
es óptimo, el color azul debe manchar entre el 70 y el 80% de la superficie del diente en la cremallera.

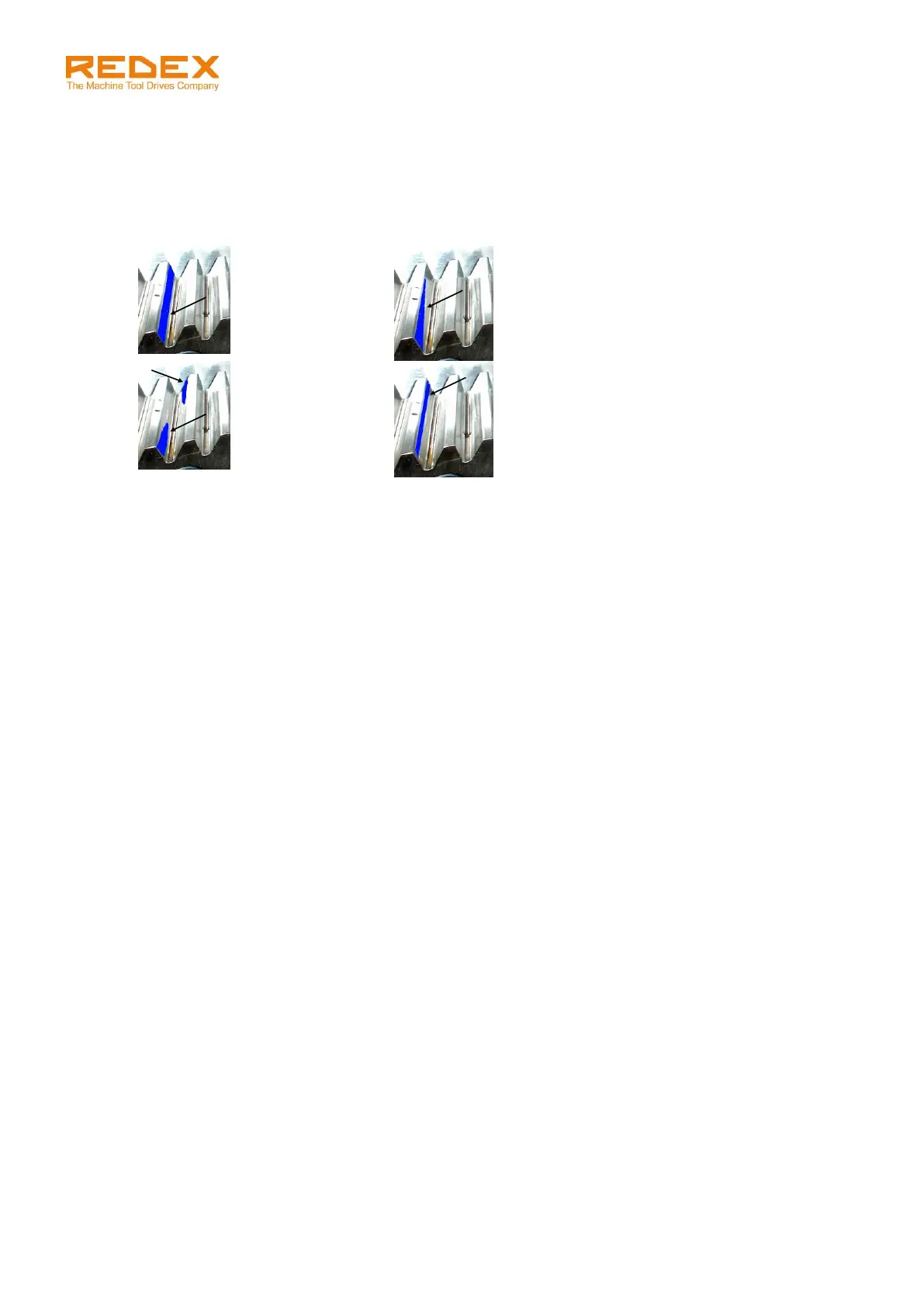

Las siguientes fotografías muestran los errores de roce más típicos.
Tolerancias de
paralelismo
incorrectas
Tolerancias de paralelismo
incorrectas
Altura de montaje
incorrecta
