REDEX SRP0 - Srp0.R; Srp2.R; Srp3.R; Srp4.R

SRP-Betriebsanleitung
Ref.: RX182/006
Ausgabe 01/2017 - Deutsch
Vervielfältigung dieses Dokumentes bzw. seiner Inhalte nur mit unserer Zustimmung.
Seite 5 / 28
SRP.R: mit
Winkelgetriebe
Öl-Volumen ca. (cm3) - abhängig von der Montagesituation
B5/B5
V1/B5
V3/B5
B5/V1
B5/V3
SRP0.R
1 stufig
330
400
600
330
330
SRP1.R
1 stufig
640
800
1200
650
650
2 stufig
370
550
680
380
380
SRP2.R
1 stufig
1500
2100
2200
1480
1480
2 stufig
900
1500
1500
880
880
SRP3.R
2 stufig
1650
2700
2900
1600
1600
SRP4.R
2 stufig
2600
4100
4700
2600
2600
SRP5.R
2 stufig
5600
8500
1400
5400
5400
SRP6.R
2 stufig
15200
18200
Bitte um
Rücksprache
15200
15200
.
3.3 Ölwechsel
Die SRP-Getriebe werden mit Öl geliefert und diese Schmierung ist für 10000 Stunden ausgelegt.
Zur Reinigung aller im Öl enthaltenen Rückstände:
- Das Getriebe zur Minderung der Viskosität des Altöls vor dem Ablassen laufen lassen.
- Das Getriebe vor dem Einfüllen mit neuem Öl waschen.
1. Öffnen Sie die am höchsten gelegene Verschlussschraube zur Belüftung.
2. Öffnen Sie die am tiefsten gelegene Verschlussschraube und warten sie, bis kein Öl mehr austritt.
Vergewissern Sie sich, dass das Getriebe komplett entleert ist.
Bemerkung:
Altöl ist Sondermüll und muss nach den geltenden Vorschriften entsorgt werden.

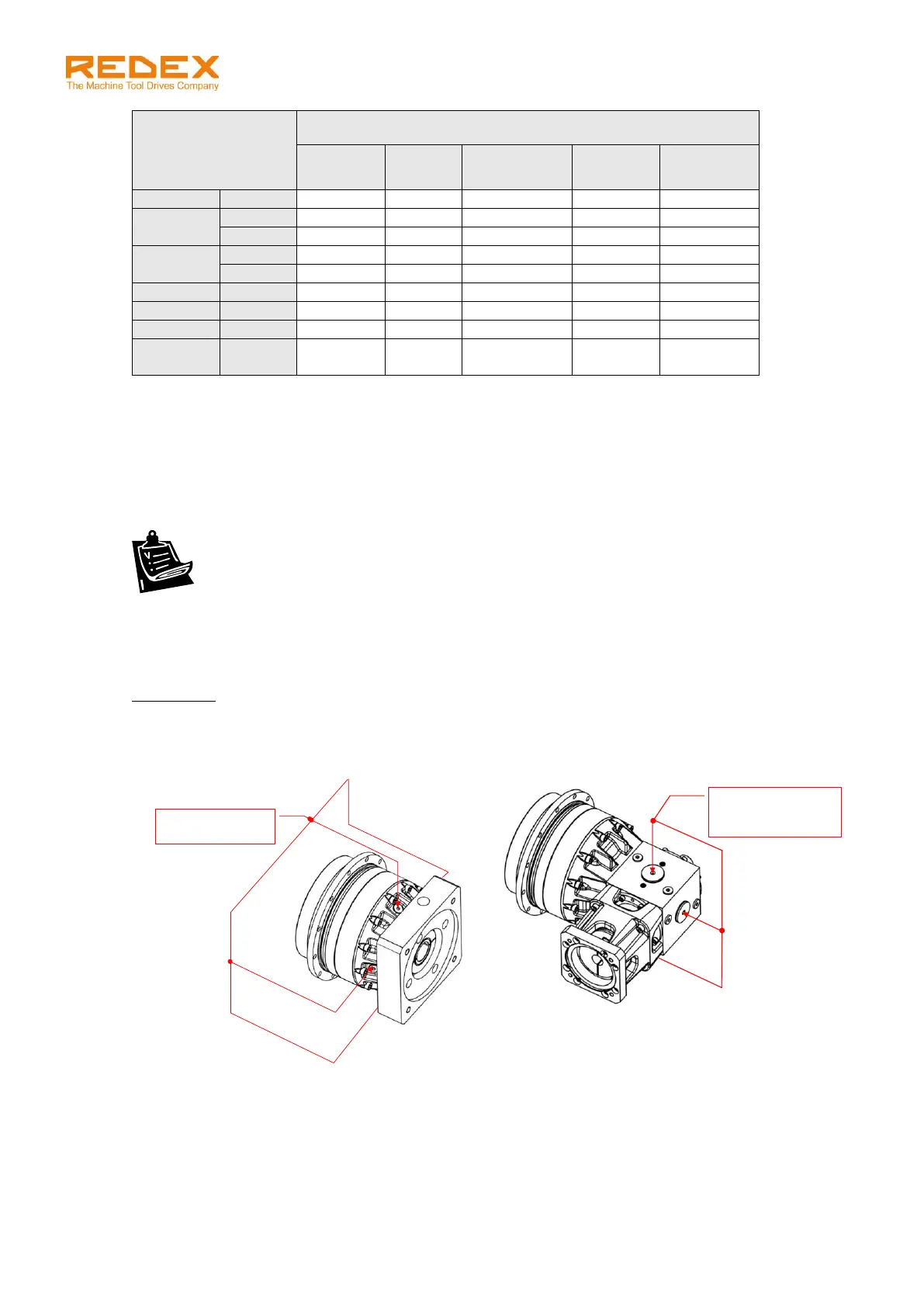

Lage der Entlüftungsschrauben und Schauglas:
4 symmetrische
Verschlussschrauben
SRP.M
3 symmetrische
Verschlussschrauben
+ 1 Öl-Schauglas
SRP.R
Die nachfolgenden Zeichnungen zeigen die Position der Einfüllschrauben (für Größe 5 und 6, bitte um
Rücksprache):
