8.3 Configuración en máquinas tipo gantry
Para sistemas que incorporan
accionamientos con dos pares de SRP, a la
hora de establecer la precarga (lado interno
o externo de los dientes) el sentido en que
se aplique no es un aspecto crítico.
Sin embargo, recomendamos establecer el
mismo sentido en aquellos casos que se
emplee más de un accionamiento en un
mismo eje, como en la configuración tipo
gantry o pórtico móvil.

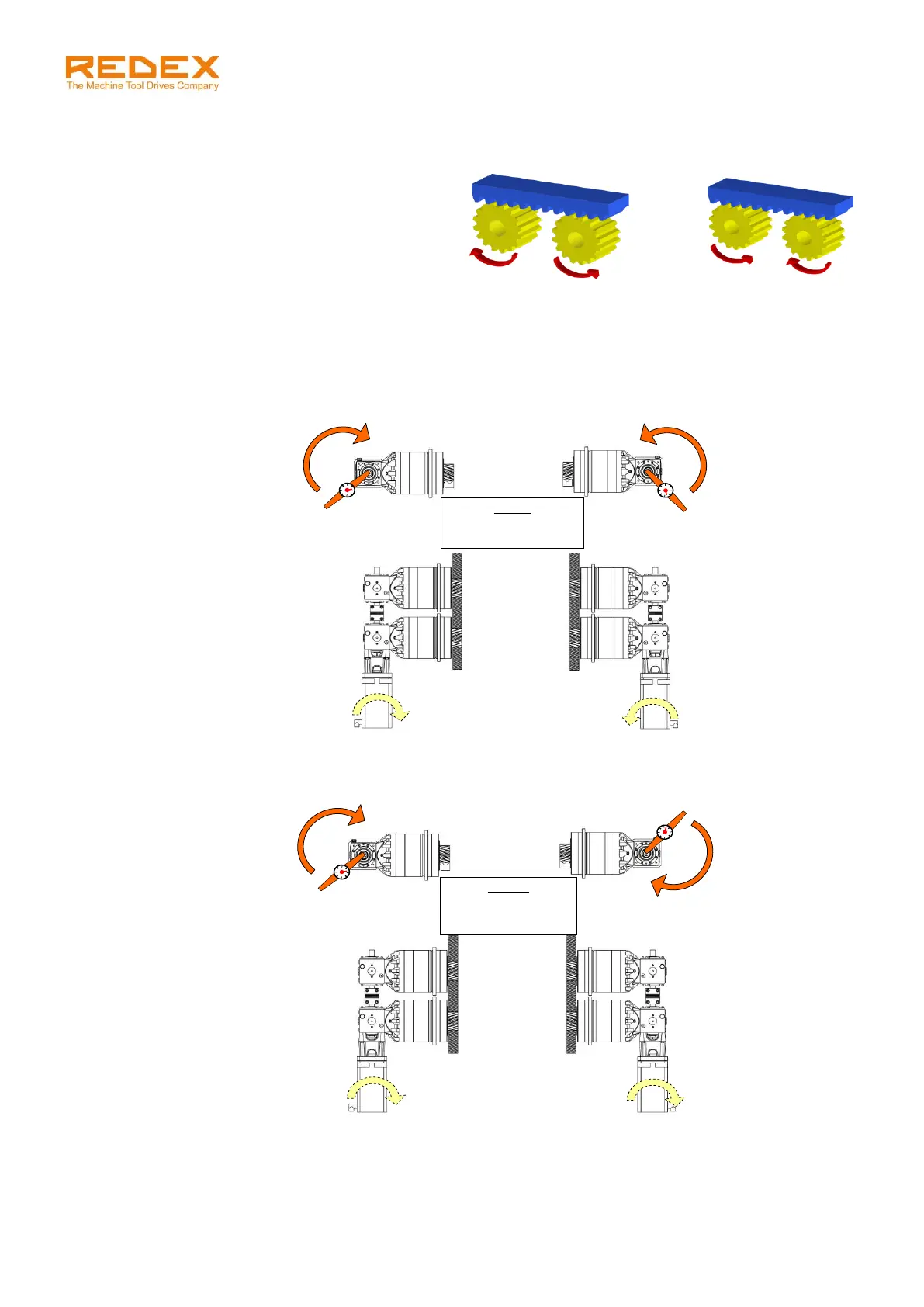

Las siguientes fotos muestran la dirección de precarga dependiendo del sentido de rotación de los
motores.
Dirección de precarga
Dirección de precarga
Sentido de rotación
(motor 1)
Sentido de
rotación (motor 2)
Caso 1:
Los 2 motores con sentido
de rotación opuesto
Dirección de precarga
Dirección de precarga
Sentido de rotación
(motor 1)
Sentido de rotación
(motor 2)
Caso 2 :
Los 2 motores con el
mismo sentido de
rotación
