4 电机安装

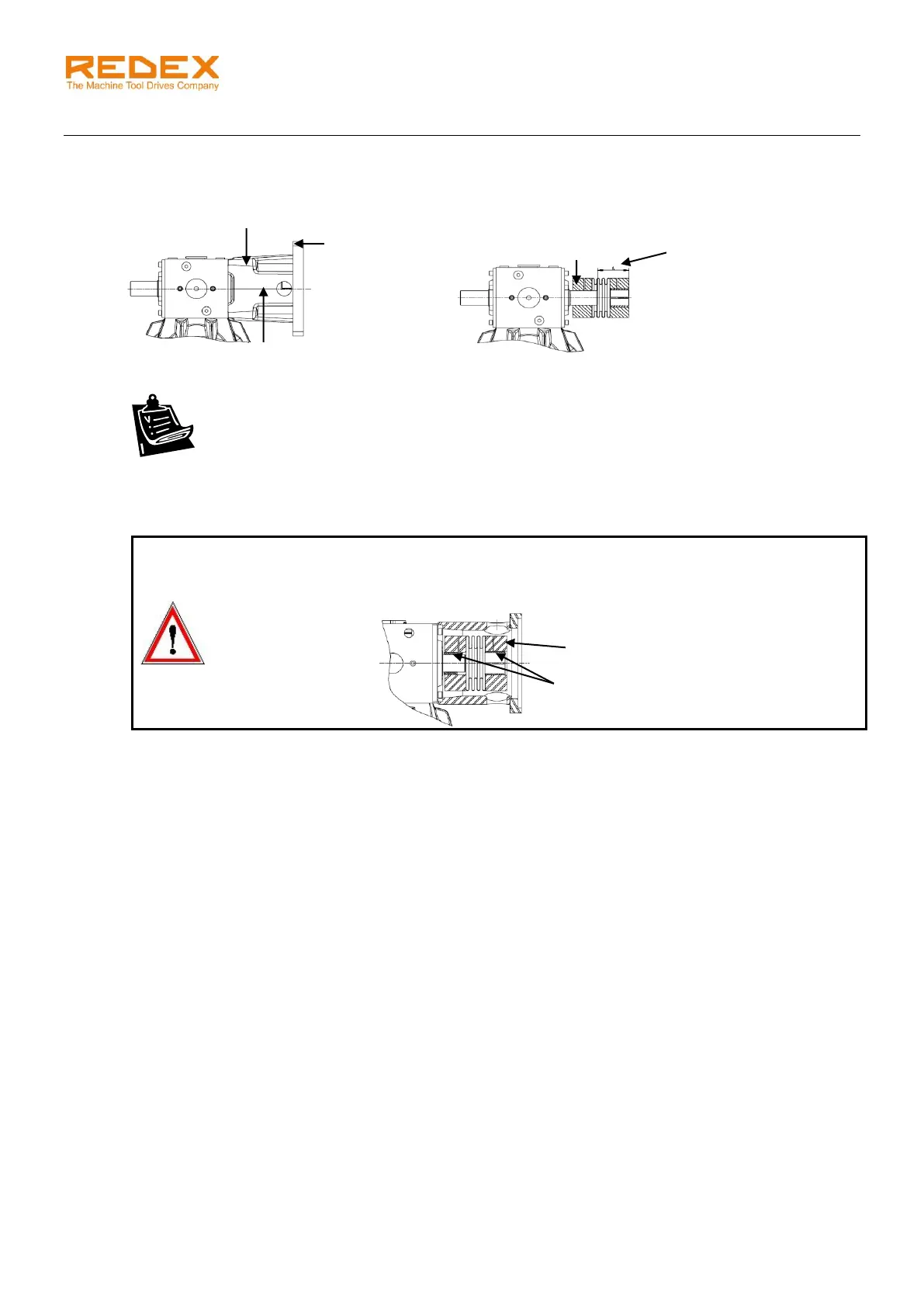

4.1 MF 型电机法兰安装（直角结构 SRP.R 和圆柱轴）
遵照以下操作说明来安装电机法兰。
1. 清洁将要组装在一起的安装表面，也就是联轴器，电机安装直径，法兰和电机轴。
2. 安装联轴器到锥齿轮箱轴上 (是否带轴套)
注意!
当联轴器的孔比电机轴径或锥齿轮箱轴径大时， 将会有一个轴套. 轴套上的槽必须和联轴器上
的开槽对齐。
3. 联轴器的位置请参照间距 A (见图表).
4. 拧紧锥齿轮箱一侧的联轴器螺钉（紧固力矩请参考表 1）.
5. 安装 MF 法兰并且拧紧它的 4 个 固定螺钉 (“锥齿轮箱 MF 螺钉和扭矩”见表 1).
6. 将电机轴小心的滑入联轴器孔（连轴套一起，如果有的话）直到电机安装直径部位全部进入 MF 法兰。
7. 分几次逐个拧紧电机紧固螺钉 (拧紧力矩见表 2).
8. 拧紧剩下的联轴器螺钉（紧固力矩见表 1）.
