Ref.: RX182/006
Version 01/2017 - Français
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Page 15 / 28

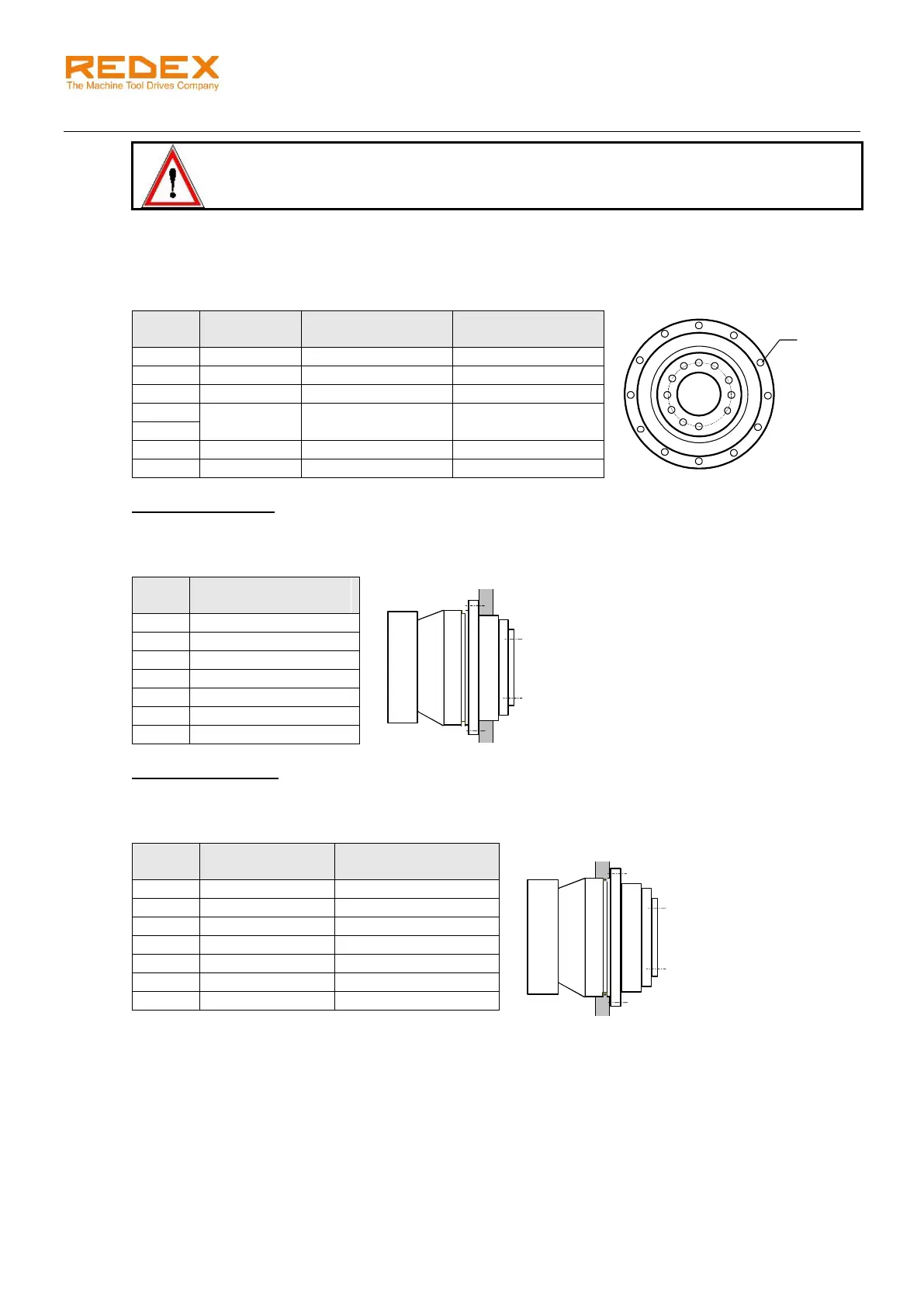

6 MONTAGE DU SRP SUR LE BATI MACHINE
ATTENTION ! MANUTENTION DU SRP.
Le SRP peut être manipulé par le carter, les arbres des renvois d’angle, les trous du
flasque de fixation ou, à l’aide d’anneaux de levage, par les trous du flasque de sortie.
Tout d’abord, dégraisser les surfaces entrant en contact, c.-à-d. : flasque, diamètre de centrage, arbre
moteur, élément machine en sortie du SRP.
6.1 Caractéristique du flasque de fixation
Taille
n1 x D3c
Vis
recommandées
Couple de
serrage (Nm)
SRP0
8 x 5,5
M5 classe 12.9
10
SRP1
12 x 6,5
M6 classe 12.9
17
SRP2
12 x 9
M8 classe 12.9
41
SRP3
16 x 13,5
M12 classe 12.9
145
SRP4
SRP5
12 x 17,5
M16 classe 12.9
355
SRP6
12 x 22
M20 classe 12.9
690
6.1.1 Fixation côté sortie
Le réducteur peut être fixé du côté sortie en utilisant le diamètre de centrage D2d.
Taille
Diamètre de
centrage D2d (mm)
SRP0
110h7
SRP1
140h7
SRP2
200h7
SRP3
255h7
SRP4
285h7
SRP5
355j6
SRP6
450j6
6.1.2 Fixation côté entrée
Le réducteur peut être fixé du côté sortie en utilisant le diamètre de centrage D1c. Ceci permet en outre
une étanchéité par joint torique si nécessaire.
Taille
Référence joint
O-ring
Diamètre de
centrage D1c (mm)
SRP0
108 à 113
120h7
SRP1
138 à 145
152h7
SRP2
192 à 200
212h7
SRP3
232 à 242
255h7
SRP4
259 à 270
285h7
SRP5
N/A
355j6
SRP6
N/A
450j6
n1 x D3c
