SRP – Manuel d’utilisation
Ref.: RX182/006
Version 01/2017 - Français
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Page 23 / 28

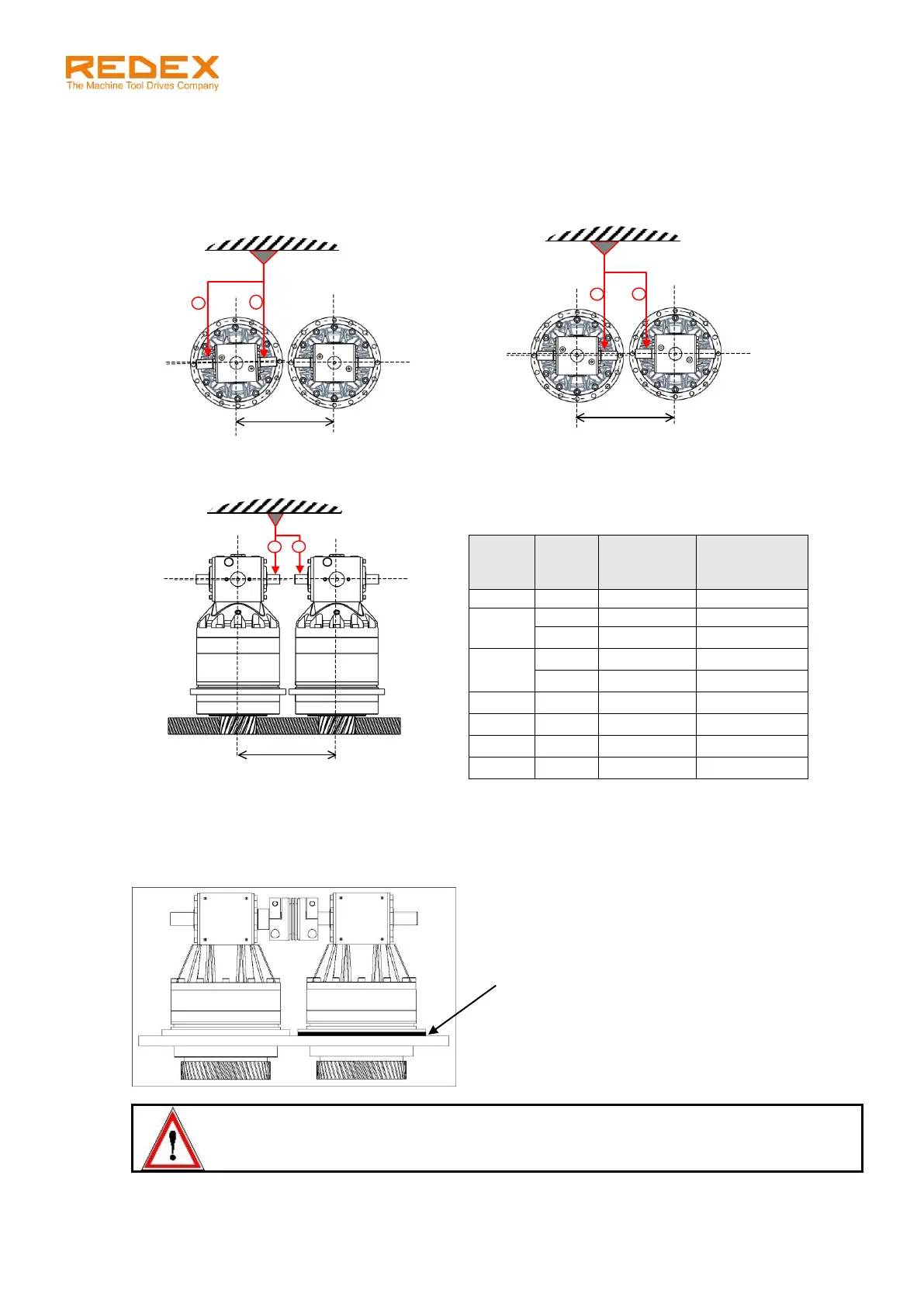

8.2 Alignement des arbres
Il est nécessaire de régler le parallélisme des arbres d’entrée des renvois d’angle pour assurer
l’alignement de l’accouplement. Régler le parallélisme par rapport à une surface de référence comme
décrit ci-dessous. (Les mesures doivent être réalisées au milieu des arbres)
P2
Surface de
référence
1
2
[FIGURE 1]
P2
Surface de
référence
1
2
[FIGURE 2]
P2
Surface de
référence
1
2
[FIGURE 3]
Taille
Etage
Entraxe
standard
P2
Erreur de
parallélisme
maximum
SRP0
1
263 mm
0,1 mm
SRP1
1
313 mm
0,1 mm
2
195 mm
0,1 mm
SRP1
1
344 mm
0,1 mm
2
263 mm
0,1 mm
SRP3
2
313 mm
0,1 mm
SRP4
2
344 mm
0,1 mm
SRP5
2
425 mm
0,1 mm
SRP6
2
540 mm
0,1 mm
Pour régler le parallélisme représenté en [Figure 1] & [Figure 2], tourner le SRP par rapport à l’axe du
pignon de sortie.
Pour régler le parallélisme représenté en [Figure 3], il est nécessaire d’insérer des cales de réglage entre
la surface d’appui de la machine et le flasque du SRP.
ATTENTION !
Avant de monter le SRP sur la machine, vérifier la vitesse relative de l’arbre d’entrée et de
l’arbre de sortie. Chaque SRP doit être installé avec le même sens de rotation.
Cales
