SRP-Betriebsanleitung
Ref.: RX182/006
Ausgabe 01/2017 - Deutsch
Vervielfältigung dieses Dokumentes bzw. seiner Inhalte nur mit unserer Zustimmung.
Seite 15 / 28

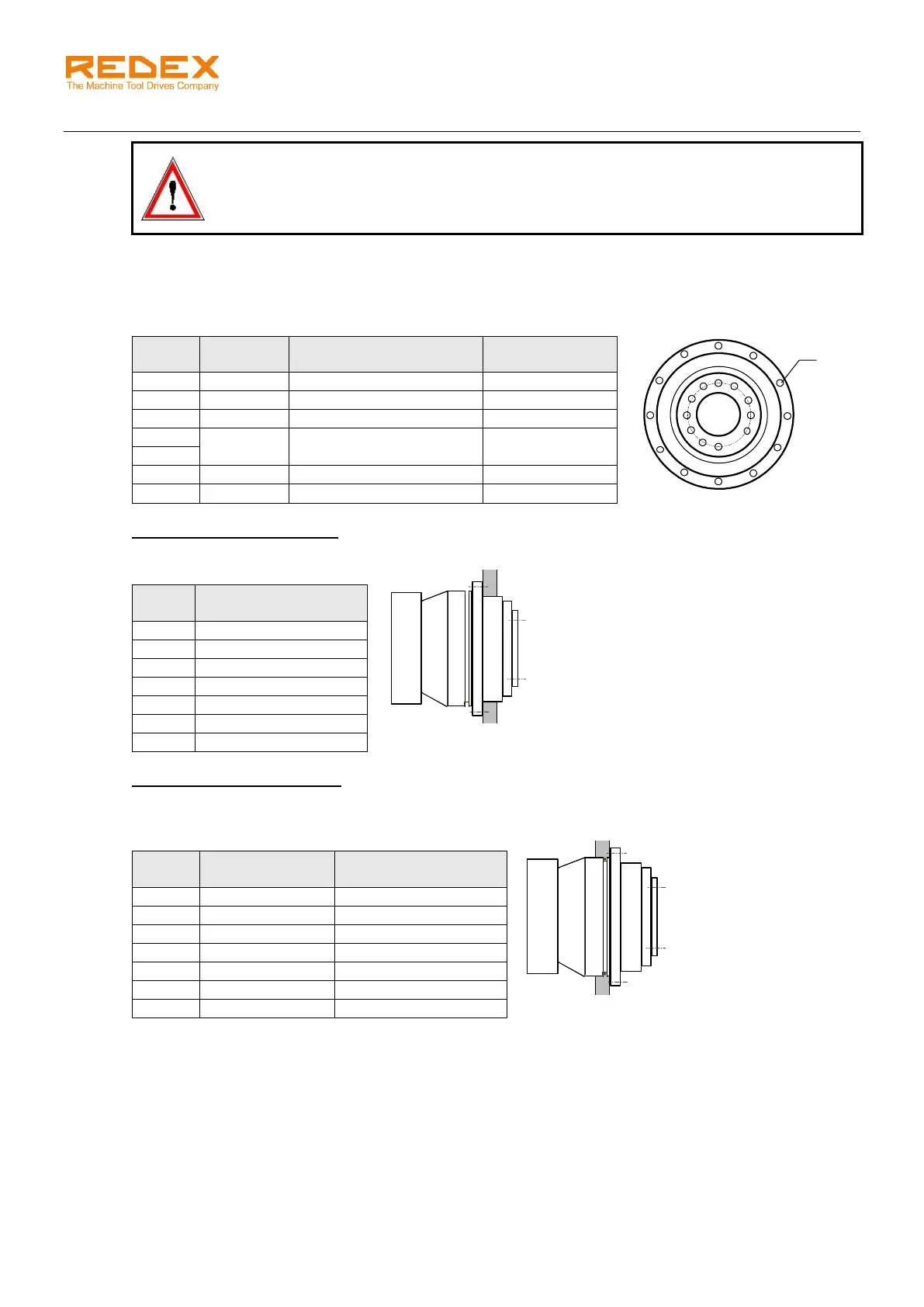

6 MONTAGE DES SRP-GETRIEBES
ACHTUNG! HANDHABUNG
Die SRP-Getriebe dürfen nur über das Getriebegehäuse, die Wellen der Winkelgetriebe, die
Schraubenbohrungen des Getriebegehäuses oder mit Ringschrauben, angeschraubt in den
Gewindebohrungen in dem Abtriebsflansch, angehoben werden.
Den Getriebeflansch, den Zentrierdurchmesser, die Planflächen der Maschine und die angetriebenen
Teile säubern und entfetten.
6.1 Details des Befestigungsflansches
Größe
n1 x D3c
Empfohlene
Befestigungsschrauben
Anzugsmoment
(Nm)
SRP0
8 x 5,5
M5 class 12.9
10
SRP1
12 x 6,5
M6 class 12.9
17
SRP2
12 x 9
M8 class 12.9
41
SRP3
16 x 13,5
M12 class 12.9
145
SRP4
SRP5
12 x 17,5
M16 class 12.9
355
SRP6
12 x 22
M20 class 12.9
690
6.1.1 Abtriebsseitige Befestigung
Das Getriebe kann abtriebsseitig auf den Durchmesser D2d befestigt werden.
Größe
Zentrierdurchmesser
D2d (mm)
SRP0
110h7
SRP1
140h7
SRP2
200h7
SRP3
255h7
SRP4
285h7
SRP5
355j6
SRP6
450j6
6.1.2 Eintriebsseitige Befestigung
Das Getriebe kann eintriebsseitig auf den Durchmesser D1c befestigt werden.
Durch eine O-Ring-Dichtung kann die Abtriebsseite abgedichtet werden.
Größe
O-Ring-Größe
Zentrierdurchmesser
D1c (mm)
SRP0
108 bis 113
120h7
SRP1
138 bis 145
152h7
SRP2
192 bis 200
212h7
SRP3
232 bis 242
255h7
SRP4
259 bis 270
285h7
SRP5
N/A
355j6
SRP6
N/A
450j6
n1 x D3c
