SRP-Betriebsanleitung
Ref.: RX182/006
Ausgabe 01/2017 - Deutsch
Vervielfältigung dieses Dokumentes bzw. seiner Inhalte nur mit unserer Zustimmung.
Seite 18 / 28

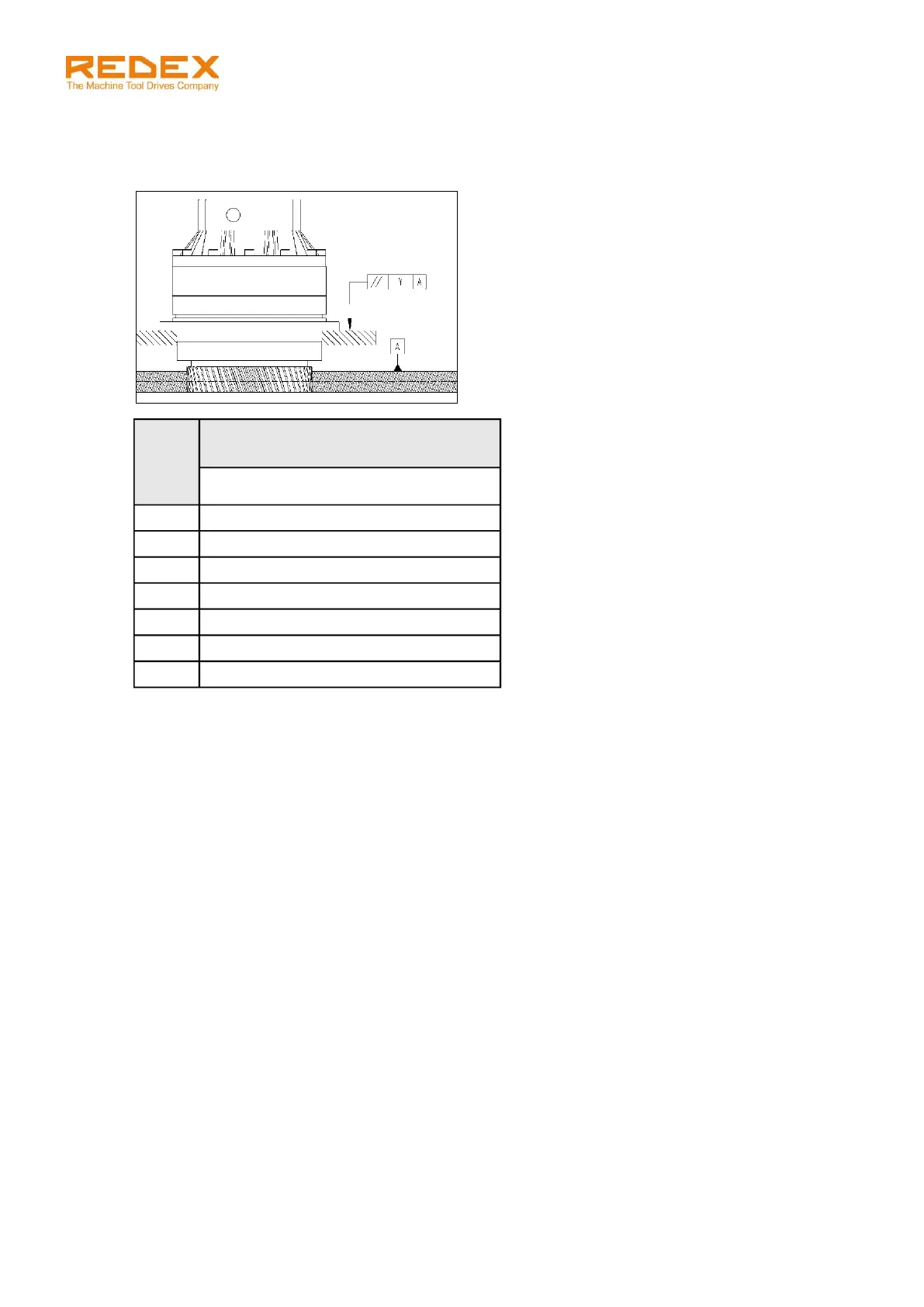

7.2 Toleranzen Parallelität und Rechtwinkligkeit des SRP-Getriebes
Parallelität zwischen dem SRP-Flansch und der Zahnstangenachse
Größe
Maximale Toleranzen
y: Parallelität zwischen Flanschfläche und
Zahnstange
0
0,02 mm
1
0,02 mm
2
0,02 mm
3
0,02 mm
4
0,025 mm
5
0,030 mm
6
0,030 mm
