SRP-Betriebsanleitung
Ref.: RX182/006
Ausgabe 01/2017 - Deutsch
Vervielfältigung dieses Dokumentes bzw. seiner Inhalte nur mit unserer Zustimmung.
Seite 20 / 28

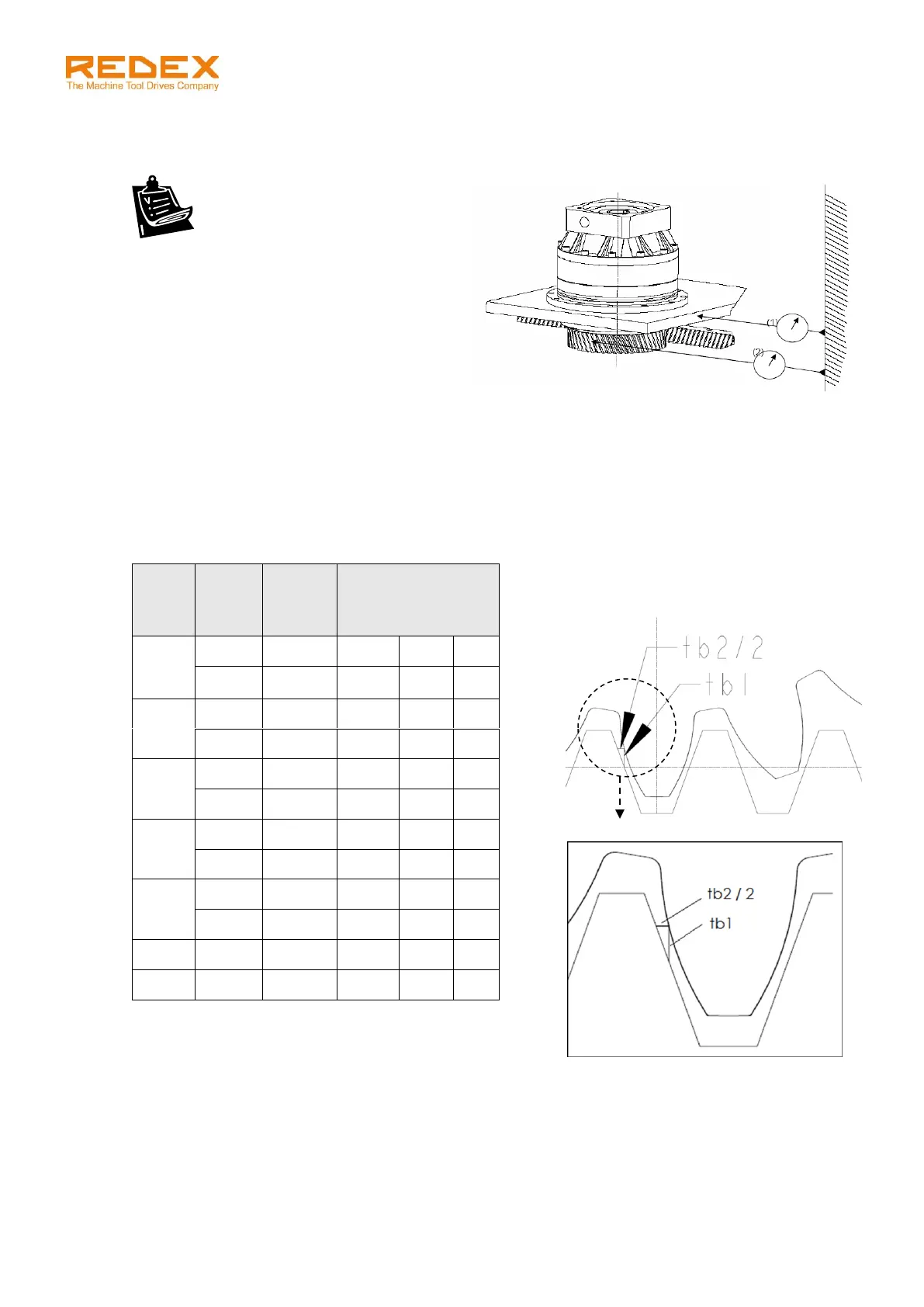

7.4 Prüfung Ausrichtung der Verzahnung
Den Zahnradeingriff durch die Messung des Spieles t
b2
zwischen Zahnstange und Ritzel prüfen.
1. Ordnen Sie zwei Messuhren wie folgt an:
- Eine zwischen dem SRP-Gehäuse oder
dem Schlitten und einer festen
Bezugsfläche (1).
- Eine zwischen Abtriebsritzel (am Teilkreis-
durchmesser) und einer festen
Bezugsfläche (2).
2. Drehen Sie am Eintrieb des Getriebes, bis sich der Schlitten bewegt.
3. Setzen Sie die beiden Messuhren auf “0”.
4. Drehen Sie den Eintrieb des Getriebes in entgegengesetzte Richtung, bis sich beide Uhren bewegen.
Differenz der beiden Messuhren ist das Spiel (t
b2
). Die Werte mit den folgenden Daten der Tabelle
vergleichen:
Größe
Ritzel
Zähne-
zahl
Ritzel-
modul
(mm)
Vorgeschriebenes
Spiel t
b2
zwischen
Zahnstange und
Ritzel
0
45
2
0,050
0,015
mm
-0,015
36
2,5
0,070
0,015
mm
-0,015
1
42
2,5
0,070
0,015
mm
-0,015
35
3
0,070
0,015
mm
-0,015
2
52
3
0,070
0,015
mm
-0,015
39
4
0,1
0,015
mm
-0,015
3
45
4
0,1
0,015
mm
-0,015
36
5
0,135
0,035
mm
-0,035
4
42
5
0,135
0,035
mm
-0,035
35
6
0,135
0,05
mm
-0,05
5
15
8
0,205
0,070
mm
-0,070
6
14
10
0,275
0,070
mm
-0,070
Im Fall einer DualDRIVE- oder TwinDRIVE-Anwendung muss diese Messung für beide Ritzel unabhängig
durchgeführt werden. Diese Messung solllte an verschiedenen Positionen des Verfahrweges
durchgeführt werden. (s. Kapitel 7.1).
Erklärung zum t
b2
:
