8.2 Ausrichtung der Kupplungswellen

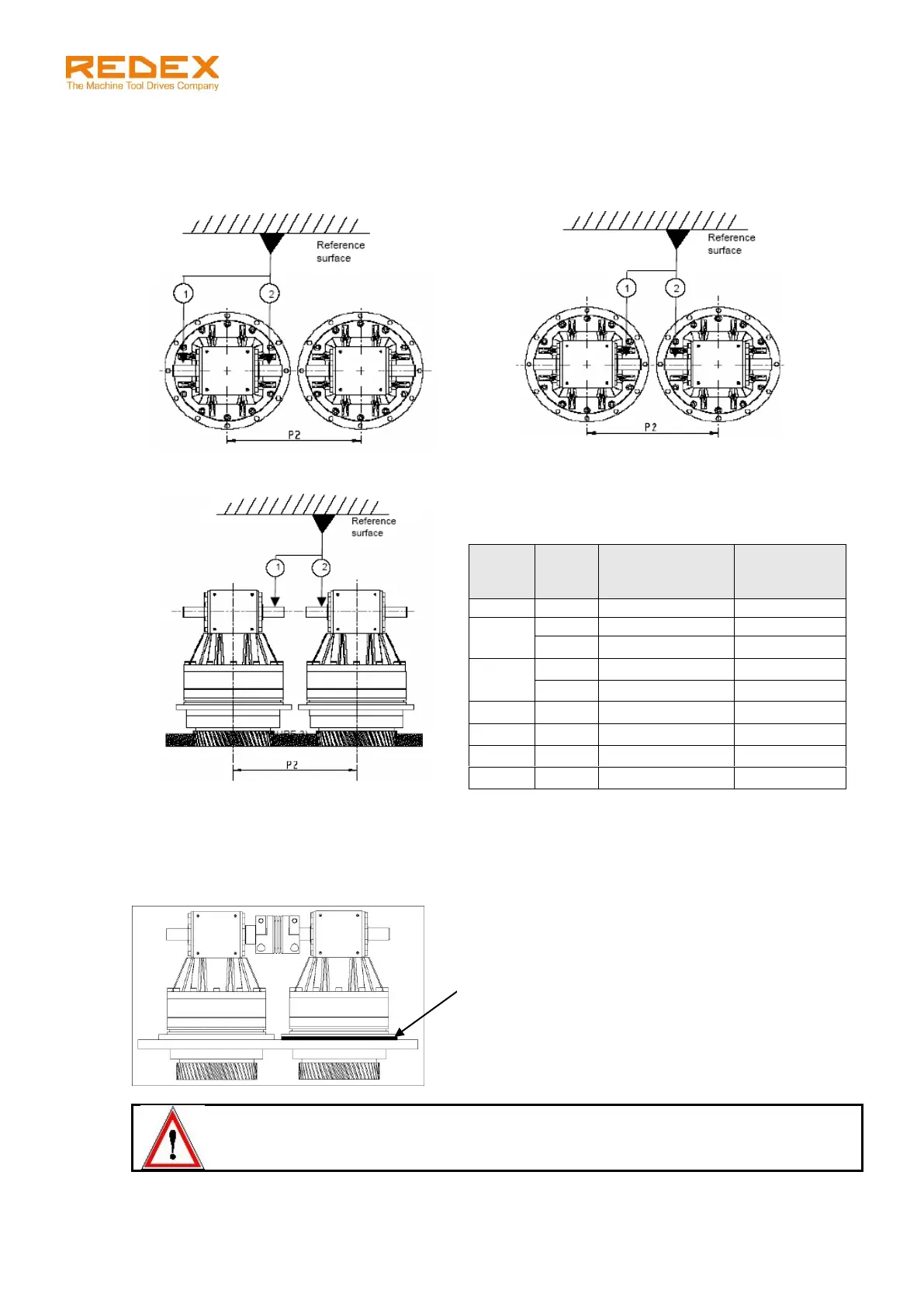

Für eine einwandfreie Funktion der Kupplung ist es notwendig, folgende Parallelitäten der Wellen der
Winkelgetriebe einzuhalten. Prüfen Sie diese an einer Bezugsfläche zur Führung. Die Messungen
müssen in der Mitte der Welle erfolgen:
[BILD 1]
[BILD 2]
[BILD 3]
Größe
Stufe
Standard-
Achsabstand
P2
Max.
Parallelitäts-
fehler
SRP0
1
263 mm
0,1 mm
SRP1
SRP1
1
313 mm
0,1 mm
2
195 mm
0,1 mm
SRP2
SRP2
1
344 mm
0,1 mm
2
263 mm
0,1 mm
SRP3
2
313 mm
0,1 mm
SRP4
2
344 mm
0,1 mm
SRP5
2
425 mm
0,1 mm
SRP6
2
540 mm
0,1 mm
Zur Einstellung der Parallelitäten entsprechend [Bild 1] & [Bild 2] drehen Sie das SRP-Getriebe in der
Abtriebsritzelachse.
Für die Parallelität entsprechend [Bild 3] werden Scheiben aus Schichtblechen zwischen Montagefläche
und Getriebeflansch des SRP-Getriebes benötigt.
ACHTUNG!
Vor der Montage von gekoppelten Getrieben muss auf gleichen Drehsinn der Abtriebsritzel
geachtet werden. Beide Getriebe müssen mit gleichem Drehsinn eingebaut werden.
Beilagenblech
