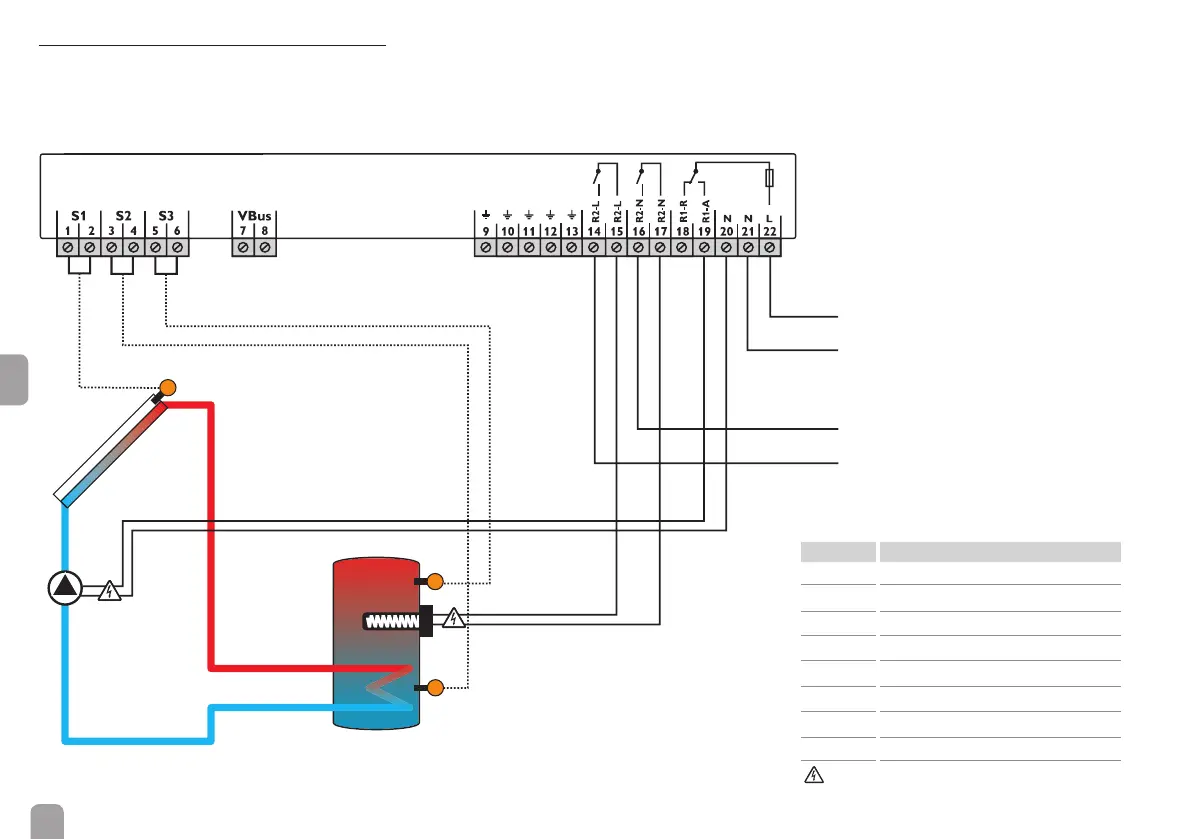

2.4 Emplacement des bornes
Système solaire standard avec appoint électrique à
1 réservoir, 1 pompe et 3 sondes. Les sondes S1/S2
s‘utilisent également pour le bilan calorimétrique.
S1
S2
S3
100 ... 240 V~
100 ... 240 V~
max. 3 kW
max. 14 A
R1
Symbole Signification
S1 Sonde capteur
S2 Sonde réservoir en bas
S3 Sonde réservoir en haut
R1-A Pompe solaire
R2-L Conducteur réseau
R2-L Conducteur résistance électrique
R2-N Conducteur neutre réseau
R2-N Conducteur neutre résistance électrique
AVERTISSEMENT ! Choc électrique !
