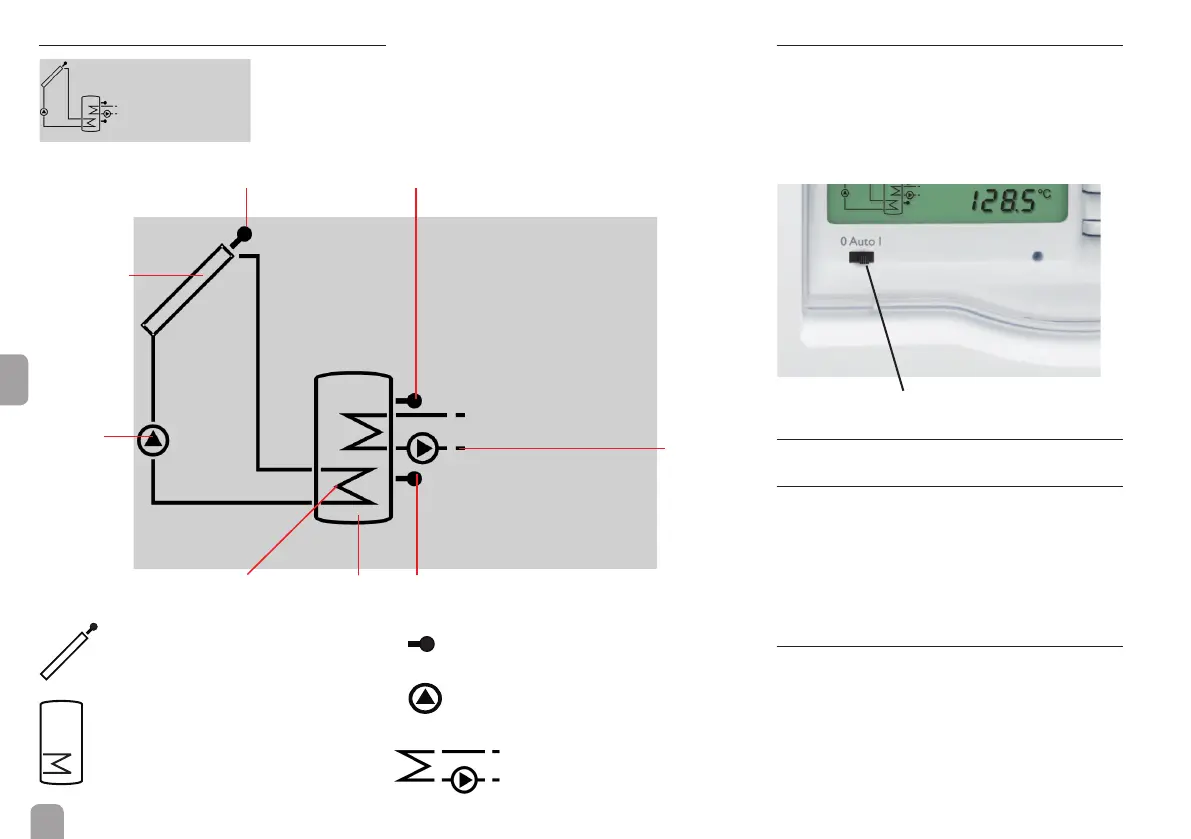

La schermata di visualizzazione del sistema indica lo
schema del sistema selezionato. È composto da diversi
simboli dei componenti del sistema i quali lampeggia-
no, vengono visualizzati in maniera permanente o non
vengono visualizzati in base allo stato di funzionamen-
to del sistema. (cfr. anche capitolo 3.5.1)
3.3.3 Visualizzazione del sistema
Sonda
Collettore
Pompa
SerbatoioScambiatore di calore del serbatoio Sonda
Sonda superiore serbatoio
Collettore
con sonda
Serbatoio
con scambiatore di calore
Visualizzazione del sistema
Riscaldamen-
to integrati-
vo elettrico
3.4 Interruttore scorrevole
L'interruttore scorrevole consente di inserire (I) e di-
sinserire (0) manualmente il relè assegnato (vedi pagi-
na 13) o di metterlo in modalità automatica (Auto):
• Disinserito manualmente = 0 (sinistra)
• Inserito manualmente = I (destra)
• Modalità automatica = 0 (centro)
Interruttore scorrevole
3.5 Codici di lampeggio
3.5.1 Codici di lampeggio del sistema visua-
lizzato
• Le pompe lampeggiano quando è attivo il relè
corrispondente
• Le sonde lampeggiano quando è selezionato nel
display il relativo canale di visualizzazione
• Le sonde lampeggiano velocemente quando sono
difettose
3.5.2 Codici di lampeggio degli LED
Verde costante: Funzionamento regolare
Lampeggia in rosso / verde: Fase di inizializzazione
Modalità manuale
Lampeggia in rosso: Sonda difettosa
(il simbolo della sonda
lampeggia velocemente)
Pompa
Sonda di temperatura
Riscaldamento integrativo
elettrico (riscaldatore ad
immersione)
