Resol DeltaSol AL E Manual For The Specialised Craftsman

es
61

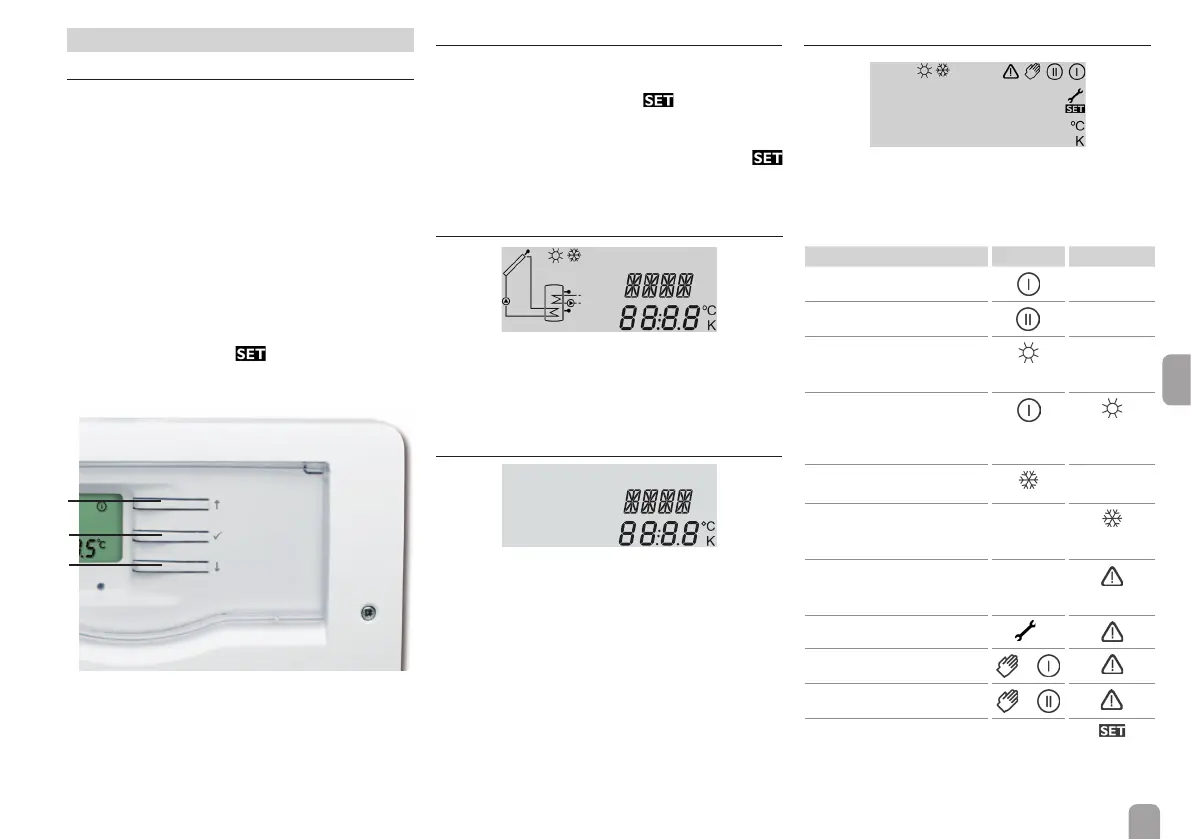

3 Manejo y funcionamiento
3.1 Teclas
El regulador se maneja con 3 teclas situadas al lado de
la pantalla. Tienen las siguientes funciones:
• Tecla 1: desplazarse hacia atrás en el menú
o aumentar el valor de ajuste
• Tecla 2: desplazarse hacia adelante en el menú
o disminuir el valor de ajuste
• Tecla 3: entrar al modo de ajuste
o confirmar
Para acceder al menú de ajuste, desplácese hacia aba-
jo en el menú de estado, y cuando haya alcanzado el
último elemento, pulse la tecla 2 durante 3 segundos
aproximadamente.
Cuando se visualiza un parámetro de ajuste en la pan-
talla, se muestra el icono
. Para ajustar ese valor,
pulse brevemente la tecla 3.
3.2 Selección y ajuste de los parámetros
Î Seleccione el parámetro requerido usando las te-
clas 1 y 2
Î Pulse brevemente la tecla 3,
parpadea (modo
de ajuste)
Î Ajuste el valor pulsando las teclas 1 y 2
Î Pulse brevemente la tecla 3, de manera que
aparece de forma permanente; el valor ajustado
se habrá guardado.
3.3 Pantalla System-Monitoring
La pantalla System-Monitoring contiene tres bloques:
visualización de parámetros, barra de símbo-
los y esquema del sistema.
Visualización de parámetros
3.3.1 Visualización de parámetros
La visualización de parámetros consiste en 2 lineas. La
linea superior es un display alfanumérico de 16 seg-
mentos (visualiza texto) para visualizar los nombres
de los parámetros y opciones del menú. En el display
de 7 segmentos inferior, se muestran los valores y las
opciones de ajuste.
Temperaturas y diferencias de temperatura en °C y K
se muestran con la unidad. Si las unidades se estable-
cen en °F y °Ra, no se mostrarán las unidades.
Estado normal parpadeando
Relé 1 activo
Relé 2 activo
Límite máximo del acumula dor
activo / Temperatura máxima
del acumulador superada
Función refrigeración del cap-
tador activa
Refrigeración del acumulador
activa
Función anticongelante activa
Limitación mínima del captador
activa / función anticongelante
activa
Parada de seguridad del capta-
dor o parada de seguridad del
acumulador
Sonda defectuosa S1 / S2 / S3
Modo manual del relé 1 activo
+
Modo manual del relé 2 activo
+
Un parámetro está siendo mo-
dificado - modo de ajuste
Barra de símbolos
3
1
2
3.3.2 Barra de símbolos
Los símbolos adicionales en la barra de símbolos indi-
can el estado actual del sistema.
