de
14

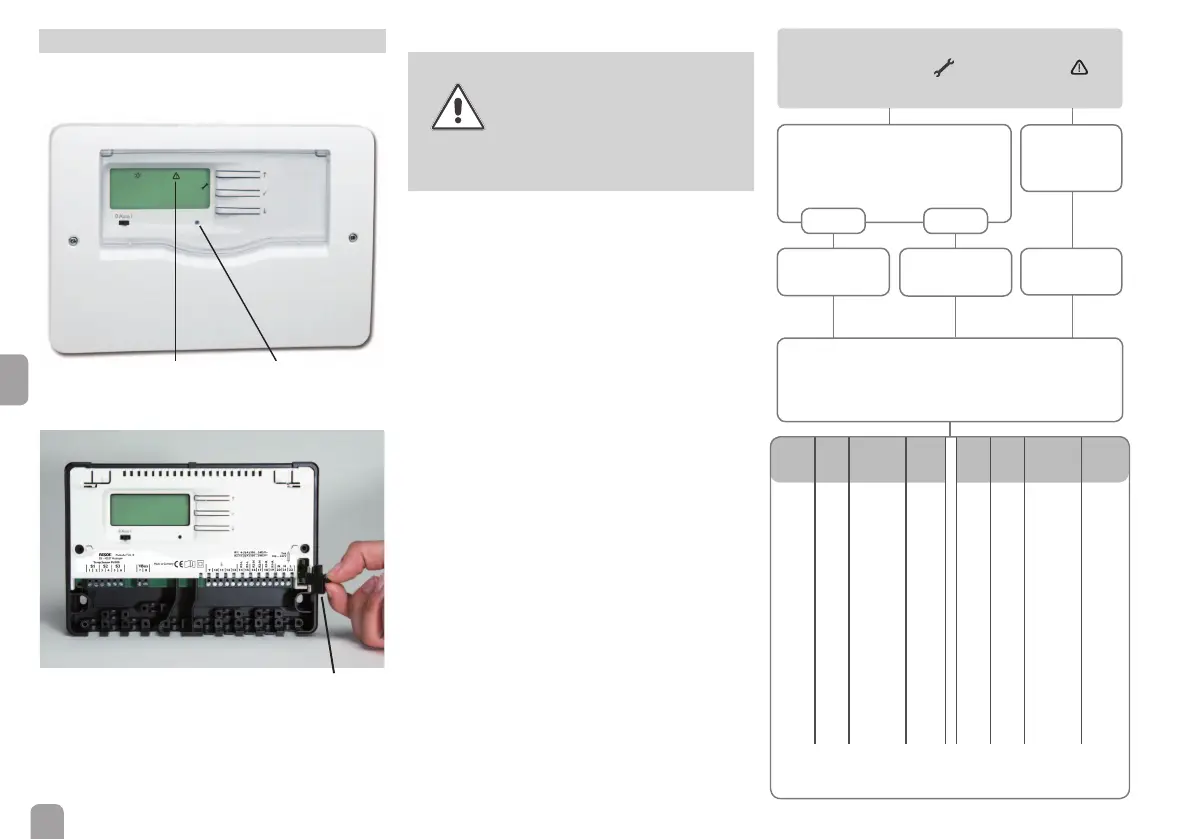

5 Fehlersuche
Tritt ein Störfall ein, wird über die Symbole im Display
ein Fehlercode angezeigt (siehe Kap. 3.3.2).
Sicherungshalter
BetriebskontrolllampeSymbole
Der Regler ist mit einer Sicherung geschützt. Nach
Abnahme des Gehäusedeckels wird der Sicherungs-
halter zugänglich, der auch die Ersatzsicherung enthält.
Zum Austausch der Sicherung den Sicherungshalter
nach vorne aus dem Sockel ziehen.
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen
stromführende Bauteile frei!
Î Vor jedem Öffnen des
Gehäuses das Gerät allpolig
von der Netzspannung
trennen!
Betriebskontrolllampe blinkt rot. Im Display
erscheint das Symbol
und das Symbol
blinkt.
Sensordefekt. In entsprechen-
dem Sensor-Anzeigekanal wird
anstatt einer Temperatur ein
Fehlercode angezeigt.
- 88.8888.8
Leitungsbruch.
Leitung prüfen.
Kurzschluss.
Leitung prüfen.
Falscher
Sonsortyp
zugewiesen?
Sensor rich-
tig zuweisen
Abgeklemmte Temperatursensoren können mit
einem Widerstands-Messgerät überprüft werden
und haben bei den entsprechenden Temperaturen
die untenstehenden Wider standswerte.
°C °F Ω
Pt1000
Ω
KTY
°C °F Ω
Pt1000
Ω
KTY
-10 14 961 1499 55 131 1213 2502
-5 23 980 1565 60 140 1232 2592
0 32 1000 1633 65 149 1252 2684
5 41 1019 1702 70 158 1271 2778
10 50 1039 1774 75 167 1290 2874
15 59 1058 1847 80 176 1309 2971
20 68 1078 1922 85 185 1328 3071
25 77 1097 2000 90 194 1347 3172
30 86 1117 2079 95 203 1366 3275
35 95 1136 2159 100 212 1385 3380
40 104 1155 2242 105 221 1404 3484
45 113 1175 2327 110 230 1423 3590
50 122 1194 2413 115 239 1442 3695
Widerstandswerde der Pt1000-Sensoren
und KTY-Sensoren
