it
88

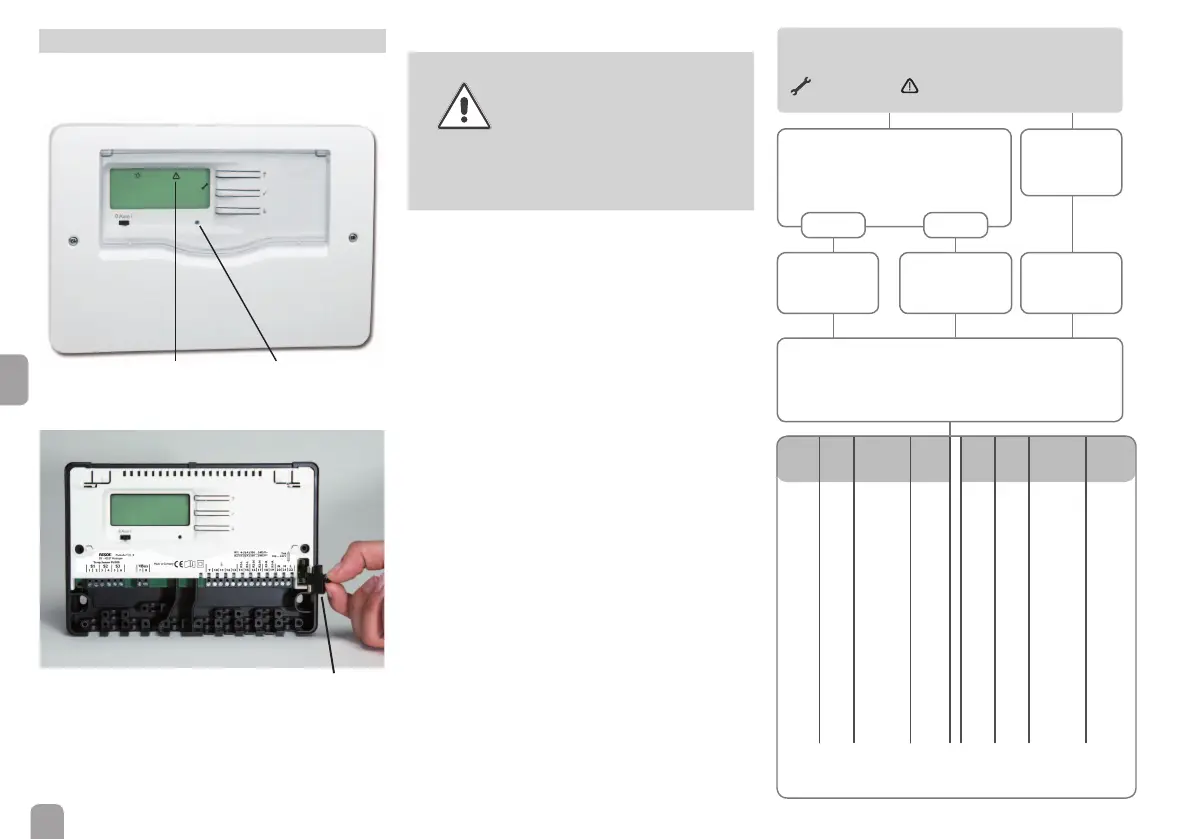

5 Ricerca guasti
Se si verifica un'anomalia, i simboli nel display indicano
un codice di errore (vedi capitolo 3.3.2).
Portafusibile
Spia di controllo del
funzionamento
Simboli
La centralina è protetta da un fusibile. Si trova nel
portafusibili assieme ad un fusibile di ricambio ed è
accessibile una volta estratta la mascherina. Per so-
stituire il fusibile togliere il portafusibili dalla scatola
tirandolo in avanti.
AVVERTENZA!
Rischio di scosse elettriche!
Prestare attenzione dopo aver
aperto l'involucro della centralina:
parti sotto alta tensione!
Î Prima di aprire l'involucro,
assicurarsi sempre che la
centralina sia staccata dal-
la rete elettrica!
La spia di controllo del funzionamento lampeggia
in rosso. Nel display viene visualizzato il simbolo
e il simbolo lampeggia.
Guasto della sonda. Nel canale di
visualizzazione della sonda viene
visualizzato un codice di errore
invece della temperatura.
- 88.8888.8
Rottura del
cavo. Control-
lare i cavi.
Cortocircuito.
Controllare
i cavi.
Tipo di son-
da errato?
Impostare il
tipo di sonda
corretto.
Le sonde di temperatura Pt1000 strette con mor-
setti possono essere controllate con un ohmmetro
e hanno la resistività indicata in basso con le tempe-
rature corrispondenti.
°C °F Ω
Pt1000
Ω
KTY
°C °F Ω
Pt1000
Ω
KTY
-10 14 961 1499 55 131 1213 2502
-5 23 980 1565 60 140 1232 2592
0 32 1000 1633 65 149 1252 2684
5 41 1019 1702 70 158 1271 2778
10 50 1039 1774 75 167 1290 2874
15 59 1058 1847 80 176 1309 2971
20 68 1078 1922 85 185 1328 3071
25 77 1097 2000 90 194 1347 3172
30 86 1117 2079 95 203 1366 3275
35 95 1136 2159 100 212 1385 3380
40 104 1155 2242 105 221 1404 3484
45 113 1175 2327 110 230 1423 3590
50 122 1194 2413 115 239 1442 3695
Resistività delle sonde Pt1000
e delle sonde KTY
