it
80

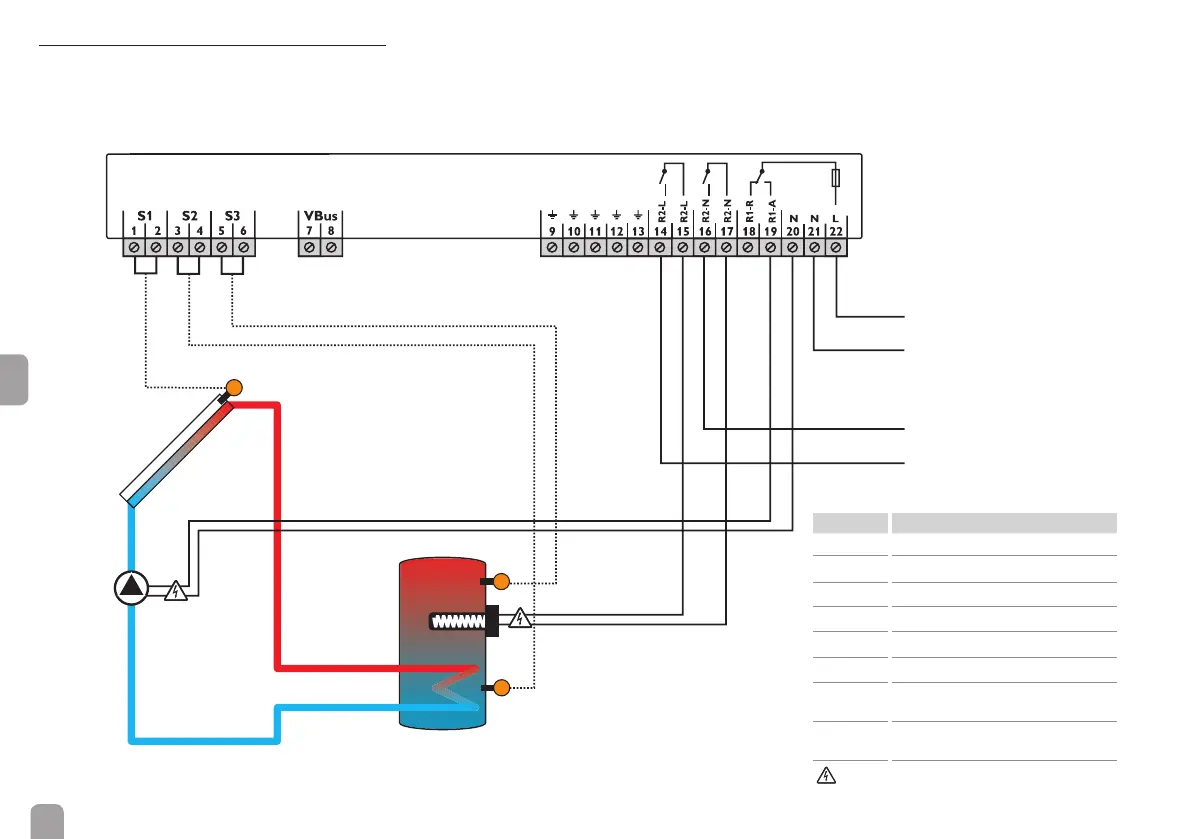

2.4 Assegnazione dei morsetti
Impianto solare standard provvisto di riscal-
damento integrativo elettrico con 1 serbatoio,
1 pompa e 3 sonde. Le sonde S1/S2 possono essere
impiegate anche per realizzare bilanci termici.
S1
S2
S3
100 ... 240 V~
100 ... 240 V~
max. 3 kW
max. 14 A
R1
Simbolo Denominazione
S1 Sonda del collettore
S2 Sonda inferiore serbatoio
S3 Sonda superiore del serbatoio
R1-A Pompa solare
R2-L Conduttore di allacciamento alla rete
R2-L Conduttore del riscaldatore elettrico
R2-N Conduttore neutro di allacciamento
alla rete
R2-N Conduttore neutro del riscaldatore
elettrico
AVVERTENZA! Rischio di scosse
elettriche!
