5 Détection de pannes

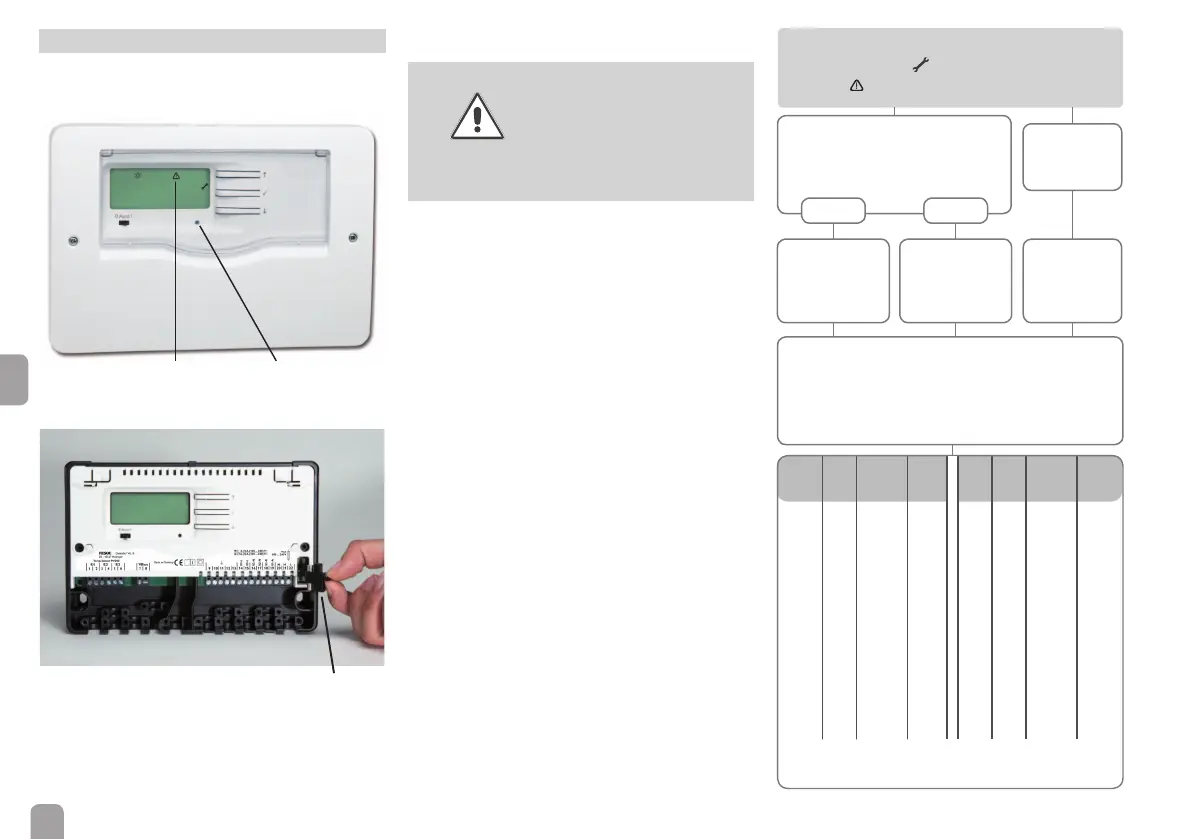

En cas de panne, un code erreur s'affiche sur l'écran à
travers les symboles (voir chap. 3.3.2).
porte-fusible
témoin lumineux de
contrôle
symboles
Le régulateur est protégé par un fusible. Après avoir
enlevé le couvercle, le porte-fusible devient accessib-
le.Celui-ci contient également le fusible de rechange.
Pour remplacer le fusible, détachez le porte-fusible en
le tirant vers l‘avant.
AVERTISSEMENT !
Choc électrique !
Lorsque le boîtier est ouvert,
des composants sous tension
sont accessibles.
Î Débranchez l‘appareil
du réseau électrique
avant de l‘ouvrir!
Le témoin lumineux de contrôle LED clignote en
rouge. Le symbole s'affiche sur l'écran et le
symbole
clignote.
Sonde défectueuse. Le canal
d’affichage de sonde correspon-
dant affiche un code d’erreur au
lieu d’afficher une température.
- 88.8888.8
Rupture du
câble. Vérifiez
le câble
concerné
Court-circuit.
Vérifiez le
câble con-
cerné.
Type de
sonde
incorrect?
Attribuez
la sonde
correcte-
ment.
Il est possible de contrôler la résistance des
sondes de température à l‘aide d‘un ohmmètre
lorsque celles-ci ne sont pas connectées. Le
tableau ci-dessous indique les valeurs de résistance
correspondant aux différentes températures.
°C °F
Ω
Pt1000
Ω
KTY
°C °F
Ω
Pt1000
Ω
KTY
-10 14 961 1499 55 131 1213 2502
-5 23 980 1565 60 140 1232 2592
0 32 1000 1633 65 149 1252 2684
5 41 1019 1702 70 158 1271 2778
10 50 1039 1774 75 167 1290 2874
15 59 1058 1847 80 176 1309 2971
20 68 1078 1922 85 185 1328 3071
25 77 1097 2000 90 194 1347 3172
30 86 1117 2079 95 203 1366 3275
35 95 1136 2159 100 212 1385 3380
40 104 1155 2242 105 221 1404 3484
45 113 1175 2327 110 230 1423 3590
50 122 1194 2413 115 239 1442 3695
Valeurs de résistance des sondes Pt1000
Valeurs de résistance des sondes KTY
