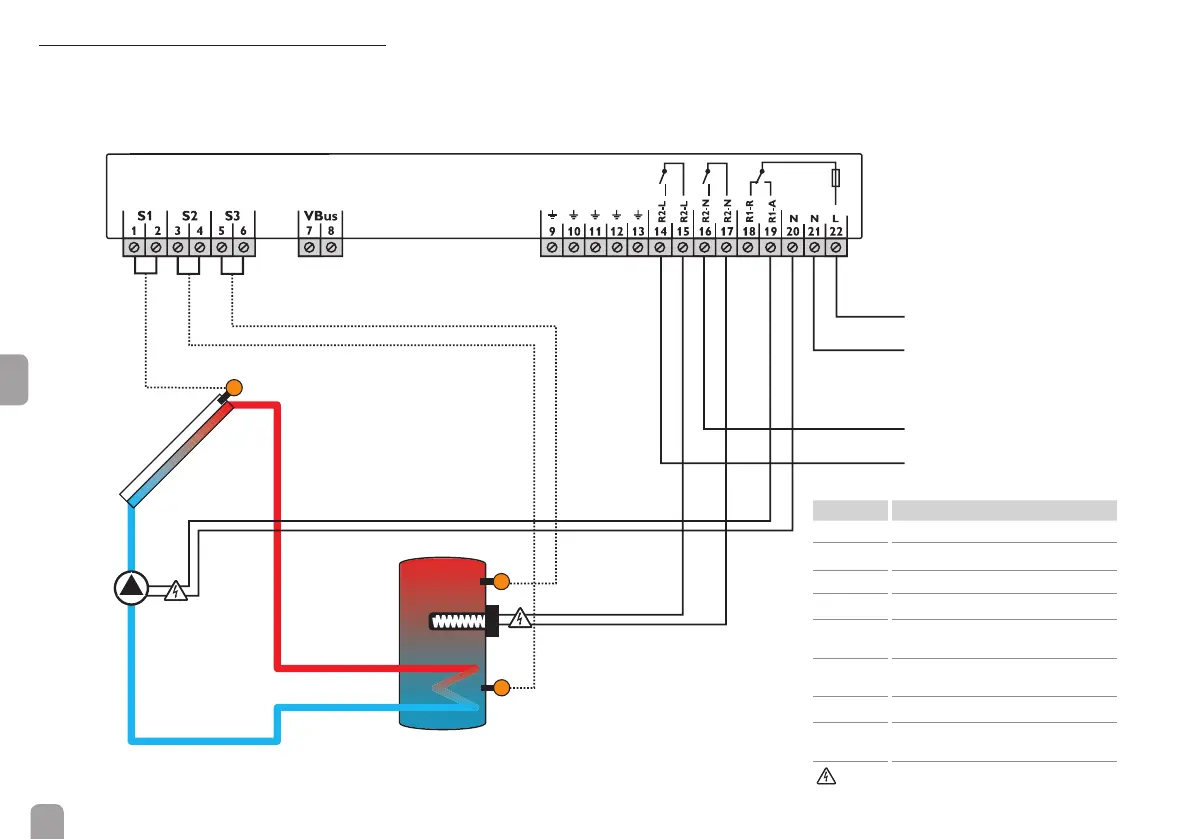

2.4 Asignación de relés y sondas
Sistema solar estándar con calentamiento
auxiliar eléctrico y un acumulador, una bomba y
tres sondas. Las sondas S1 / S2 se utilizan también para
el balance de energía.
S1
S2
S3
100 ... 240 V~
100 ... 240 V~
max. 3 kW
max. 14 A
R1
Símbolo Descripción
S1 sonda de captadores
S2 sonda inferior del acumulador
S3 sonda superior del acumulador
R1-A bomba solar
R2-L línea de alimentación para la resisten-
cia eléctrica de inmersión
R2-L conexión a la resistencia eléctrica de
inmersión
R2-N neutro de la línea de alimentación
R2-N conexión al neutro de la resistencia
eléctrica de inmersión
¡ADVERTENCIA! ¡Riesgo de elec-
troshock!
