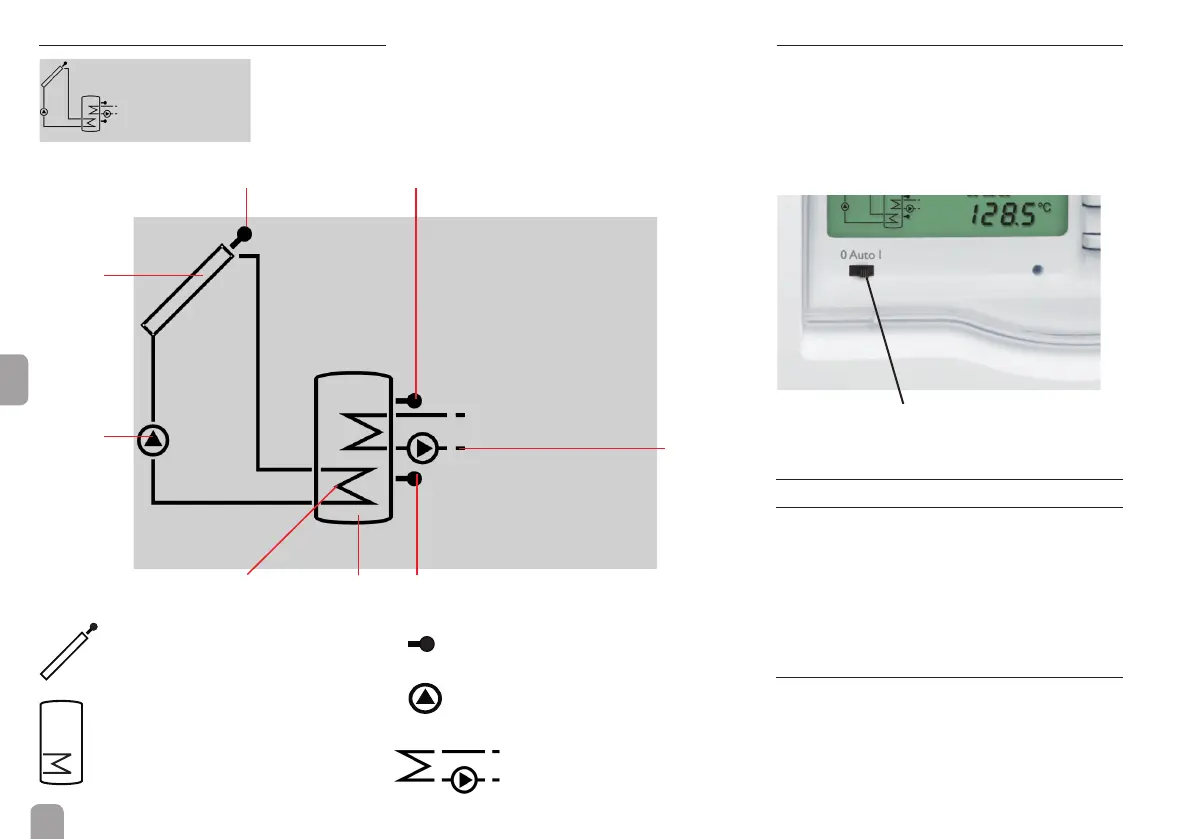

El esquema del sistema muestra el sistema solar.
Consta de varios símbolos que representan los com-
ponentes del sistema. Éstos pueden aparecer fijos,
parpadear o no aparecer del todo según el estado de
fun cionamiento del sistema (vea punto 3.5.1).
3.3.3 Esquema del sistema
Sonda
Captador
Bomba
AcumuladorIntercambiador de calor del
acumuladorr
Sonda
Sonda superior del acumulador
Captador
con sonda
Acumulador
con intercambiador de calor
Esquema del sistema
Calentamien-
to auxiliar
eléctrico
3.4 Interruptor
Utilizando el interruptor se puede activar (I) o des-
activar (O) manualmente el relé asignado (see p. 67), o
poner en modo automático (AUTO).
• Manualmente en OFF = 0 (izquierda)
• Manualmente en ON = I (derecha)
• Modo automático = Auto (centre)
Interruptor
3.5 Significado de los parpadeos
3.5.1 Parpadeos en el esquema del sistema
• El símbolo de bomba parpadea cuando el relé
correspondiente está activo
• Los símbolos de sonda parpadean cuando se
muestra por pantalla la lectura de la sonda corres-
pondiente
• Los símbolos de sonda parpadean deprisa cuando
la sonda correspondiente es defectuosa
3.5.2 Parpadeo del piloto de control (led)
luz verde constante: funcionamiento normal
parpadeo rojo/verde: fase de inicialización
modo manual
parpadeo rojo: sonda defectuosa
(el símbolo de sonda parpadea de-
prisa)
Bomba
Sonda de temperatura
Calentamiento auxiliar
(resistencia eléctrica de
inmersión)
