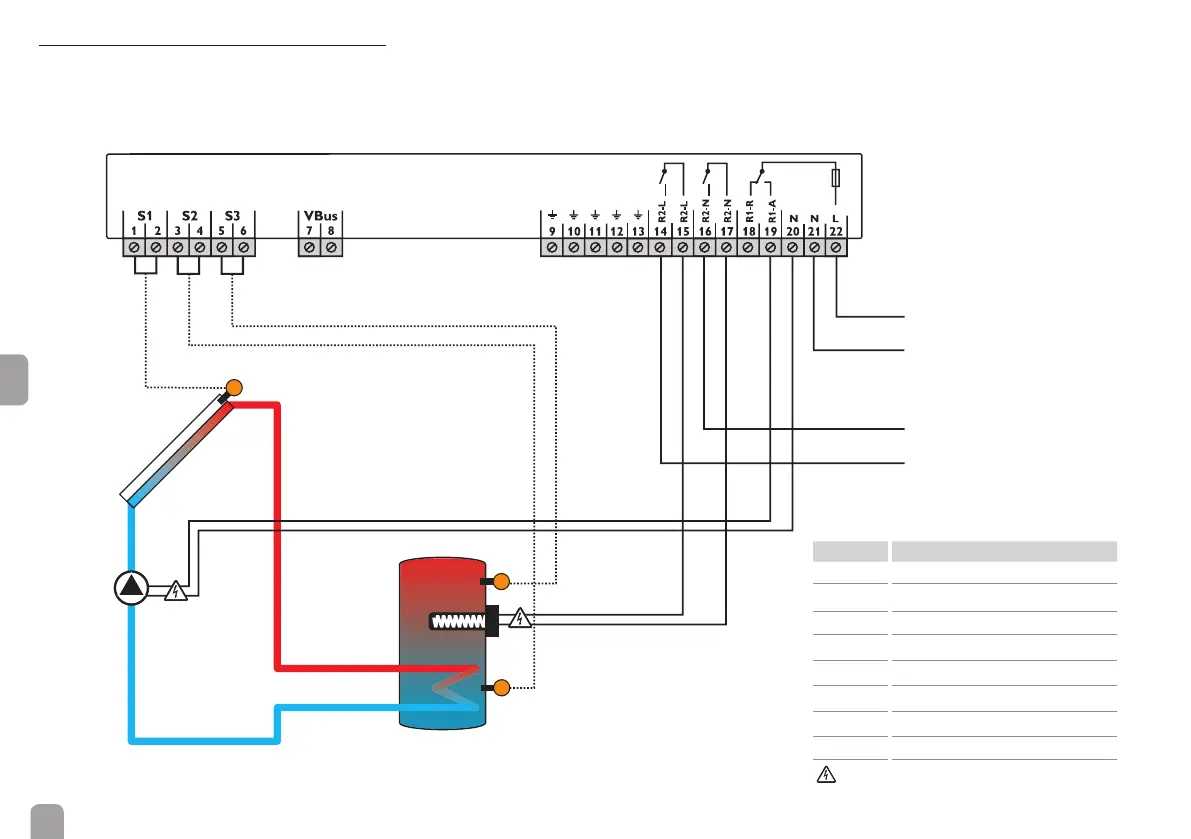

2.4 Klemmenbelegung
Standard Solaranlage mit elektrischer Nach-
heizung mit 1 Speicher, 1 Pumpe und 3 Sensoren.
Die Sensoren S1/S2 werden auch zur Wärme -
mengenbilanzierung verwendet.
S1
S2
S3
100 ... 240 V~
100 ... 240 V~
max. 3 kW
max. 14 A
R1
Symbol Beschreibung
S1 Kollektorsensor
S2 Speichersensor unten
S3 Speichersensor oben
R1-A Solarpumpe
R2-L Netzleiter
R2-L Leiter Elektroheizstab
R2-N Neutralleiter Netz
R2-N Neutralleiter Elektroheizstab
WARNUNG! Elektrischer Schlag!
