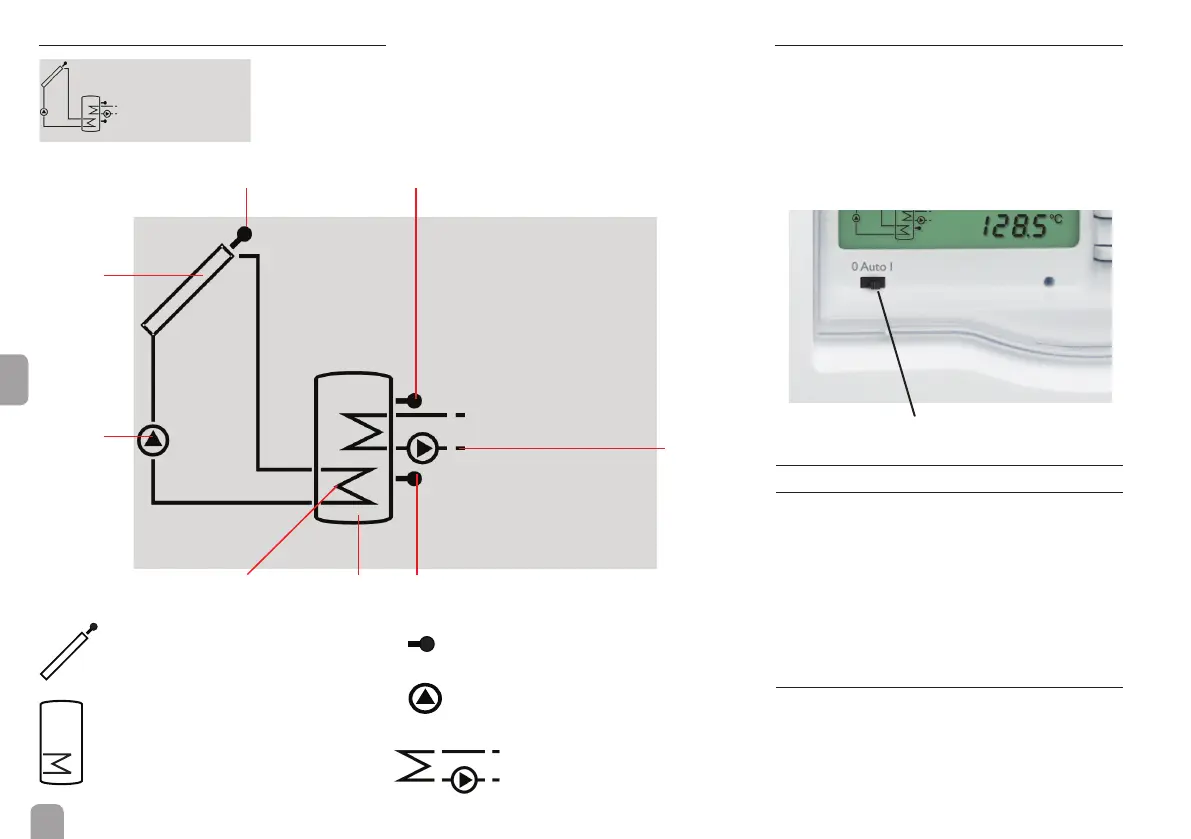

L'écran system screen montre le schéma de système.
Cet affi chage se compose de plusieurs symboles de
système qui, selon l’état actuel du système de chauffa-
ge, clignotent (voir chap. 3.5.1).
3.3.3 Ecran system screen
sonde
capteur
pompe
réservoiréchangeur thermique du réservoir sonde
sonde réservoir en haut
Capteur
avec sonde capteur
Réservoir
avec échangeur thermique
Ecran system screen
appoint
électrique
3.4 Commutateur
A travers le commutateur, le relais attribué (voir 13)
peut être activé (I), désactivé (0) ou mis au mode au-
tomatique (Auto) manuellement:
• Manuel Off = 0 (gauche)
• Manuel On = I (droite)
• Automatique = Auto (centre)
commutateur
3.5 Témoins lumineux
3.5.1 Codes System-Screen
• Les pompes clignotent lorsque les relais corres-
pondants sont actifs.
• Les sondes clignotent lorsque les canaux
d’affi chage correspondants sont sélectionnés sur
l’écran.
• Les sondes clignotent vite en cas de sonde défec-
tueuse.
3.5.2 Témoins lumineux LED
vert fi xe: fonctionnement normal
rouge/vert clignotant: phase d'initialisation
mode manuel
rouge clignotant: sonde défectueuse (le symbole
de sonde clignote rapidement)
Pompe
Sonde de température
Appoint électrique
(résistance électrique)
