fr
41

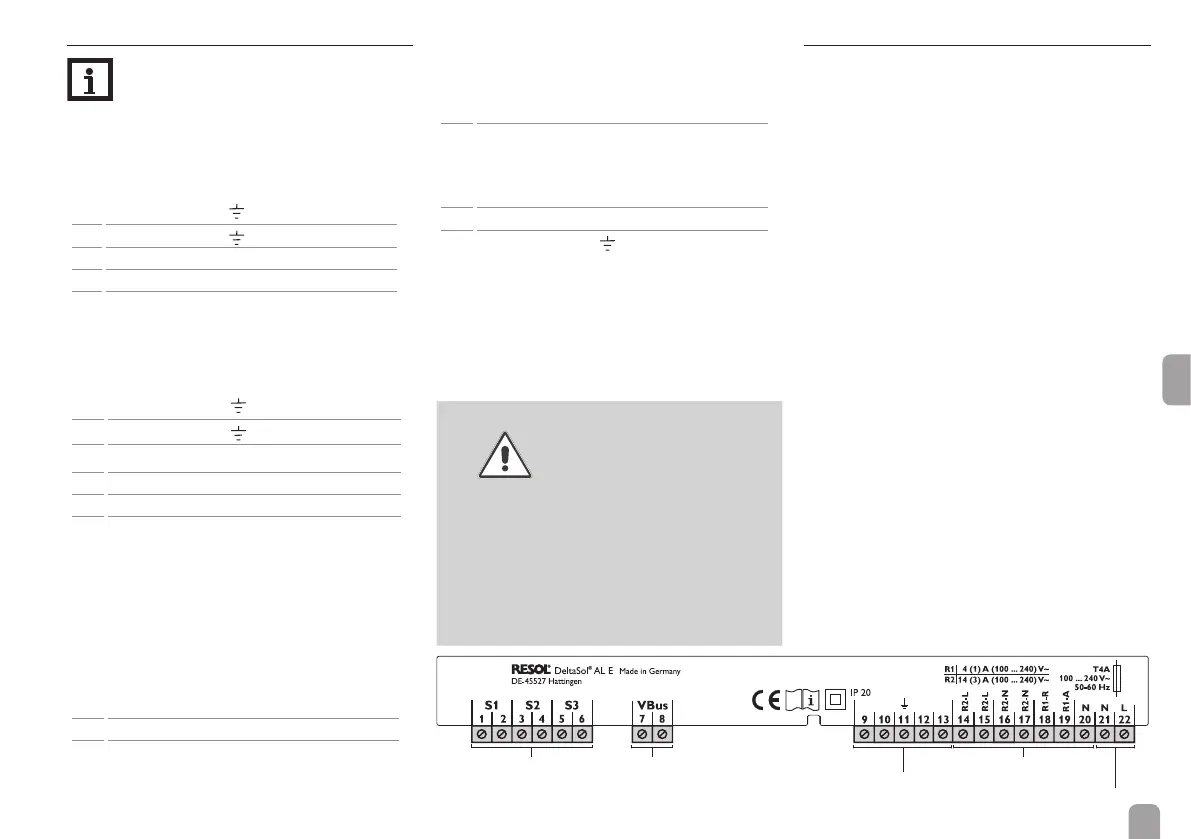

2.2 Raccordement électrique
Le régulateur est doté d‘un relais à contact inverseur
sur lequel un appareil électrique tel qu’une pompe,
une vanne, etc. peut être branché:
10
conducteur de terre
11
conducteur de terre
18 conducteur R1-R (contact repos)
19 conducteur R1-A (contact travail)
20 conducteur neutre N
Le régulateur est doté de 2 relais haute puissance
pour le branchement d'une résistance électrique
jusqu‘à 3 kW:
12
conducteur de terre
13
conducteur de terre
14 conducteur réseau
15 conducteur résistance électrique
16 conducteur neutre réseau
17 conducteur neutre résistance électrique
Selon le type de produit, les câbles sont déjà branchés
sur l'appareil. Si ce n'est pas le cas, suivez les étapes
suivantes:
Branchez les sondes de température (S1 à S3) sur
les bornes suivantes sans tenir compte de leur po-
larité:
1/2 sonde 1 (p. ex. sonde capteur)
3/4 sonde 2 (p. ex. sonde réservoir en bas)
5/6 sonde 3 (p. ex. sonde réservoir en haut)
AVERTISSEMENT !
Décharges électrostatiques !
Des décharges électrosta-
tiques peuvent endommager
les composants électroniques
de l'appareil !
Î Avant de manipuler
l’intérieur de celui-ci,
éliminez l’électricité
statique que vous avez
sur vous en touchant un
appareil mis à la terre
tel qu’un robinet ou un
radiateur !
Branchez le RESOL VBus
®
sur les bornes marquées
du mot “VBus” sans tenir compte de sa polarité:
7 borne VBus
8 borne VBus
Branchez le câble réseau sur les bornes suivantes:
21 conducteur neutre N
22 conducteur L
9
conducteur de terre
Fixez les câbles sur le boîtier à l‘aide des serre-fils
inclus dans le matériel de montage et des vis corre-
spondantes.
L‘alimentation électrique du régulateur s’effectue à
travers un câble réseau. La tension d‘alimentation doit
être comprise entre 100 ... 240 V~ (50...60 Hz).
Note
Le raccordement au réseau est toujours la
dernière étape de montage !
2.3 Transmission de données / Bus
Le régulateur est équipé du RESOL VBus
®
lui per-
mettant de transmettre des données à des modules
externes et en partie d‘alimenter ces derniers en
énergie électrique. Le RESOL VBus
®
se branche sur
les deux bornes marquées du mot „VBus“ (pôles in-
terchangeables). Ce bus de données permet de bran-
cher un ou plusieurs modules VBus
®
RESOL sur le
régulateur, tels que:
• Grand panneau d'affichage RESOL GA3 à partir de
la version 1.31
• Petit panneau d'affichage RESOL SD3 à partir de la
version 1.31
• Datalogger RESOL DL2
• Adaptateur interface RESOL VBus
®
/ USB
• Module d'alarme RESOL AM1
bornes pour
sondes
bloc de bornes collectrices
pour conducteur de terre
bornes pour appareils
électriques
bornes réseau
VBus
®
