2 Instalación
2.1 Montaje
El regulador se debe montar únicamente en espacios
interiores libres de humedad. No es apto para insta-
larse en sitios arbitrarios y tiene que ser protegido de
campos electromagnéticos.
En su línea de alimentación, debe instalarse un inter-
ruptor bipolar con una separación mínima de 3 mm
entre contactos.
Por favor, recuerde que el cableado de las sondas y
sensores no debe compartir las mismas canaletas que
los cableados eléctricos o líneas de alimentación.

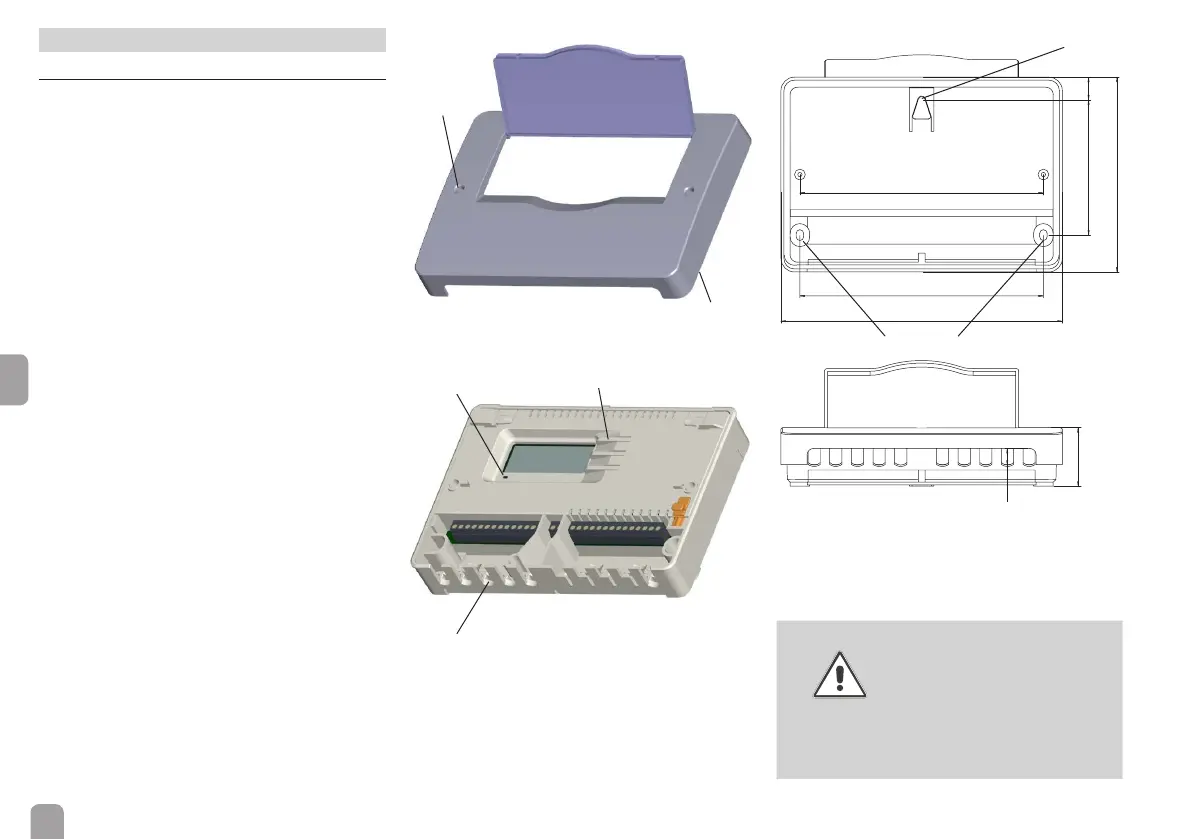

Î Desatornille el tornillo de estrella de la tapa y
retírela de la carcasa
Î Marque el punto de sujeción superior en la pared.
Taladre un agujero y fije el taco y el tornillo sumi-
nistrados, dejando su cabeza sobresaliendo
Î Cuelgue el regulador en el tornillo superior. Mar-
que los puntos de fijación inferiores (distancia
entre los agujeros: 180 mm)
Î Taladre los agujeros e inserte los tacos
Î Fije el regulador a la pared apretando los dos tor-
nillos inferiores
¡ADVERTENCIA!
¡Riesgo de descargas eléc-
tricas!
Sea precavido al abrir la carca-
sa: ¡componentes bajo tensión!
Î ¡Desconecte siempre el
equipo de la corriente
antes de des- montar la
cubierta!
tornillo de
estrella
cubierta
entradas de cables con perfil
sujetacables
teclas
interruptor
12.5
180
180
100
144
208
16.75
43.3
punto de sujeción superior
puntos de sujeción inferiores
