Descripción técnica del quemador

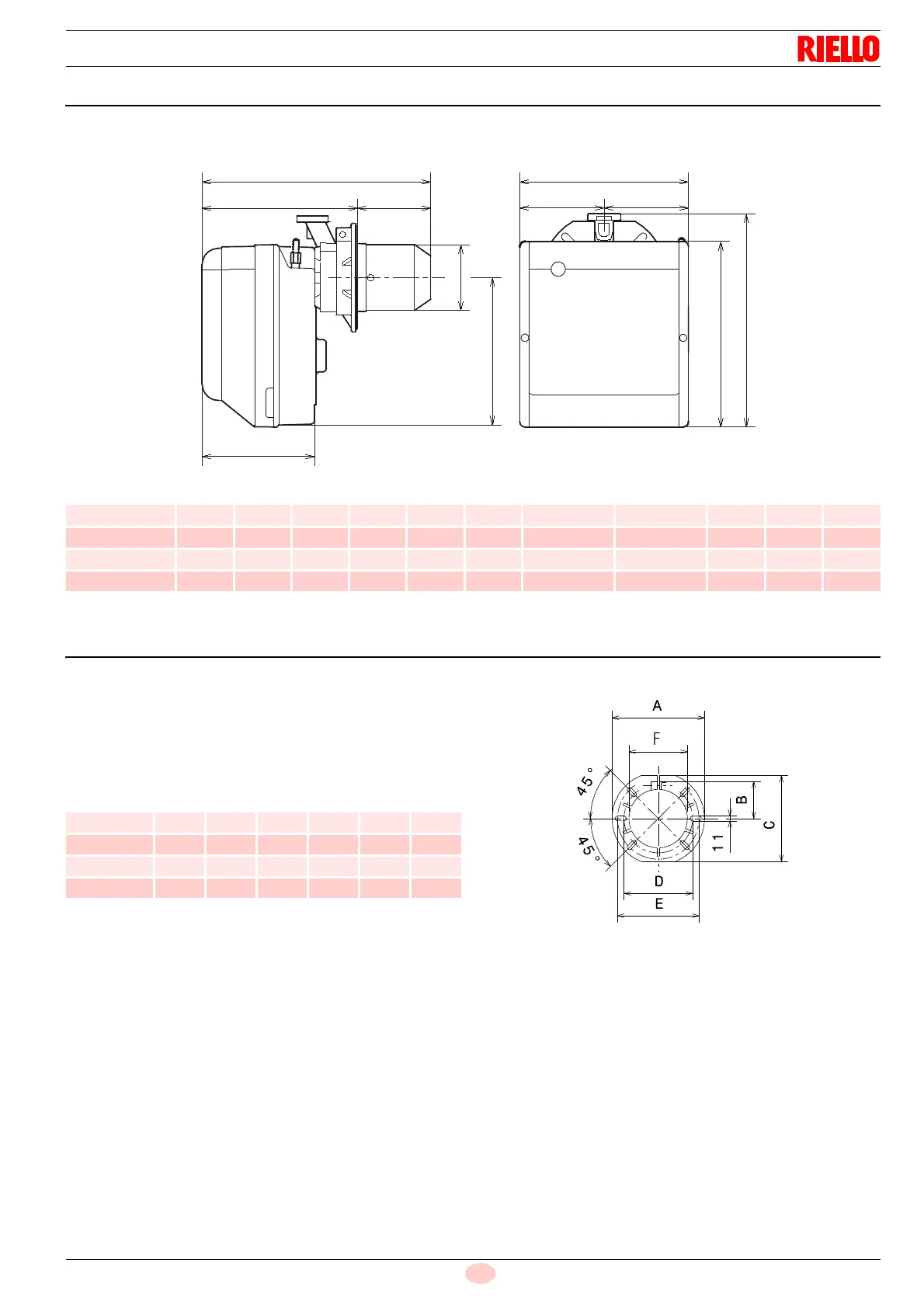

4.6 Dimensiones máximas totales
Las dimensiones del quemador y de la brida se indican en la Fig. 1.
Tab. F
4.7 Preparación de la caldera
4.7.1 Perforación de la placa caldera
Perforar la placa de cierre de la cámara de combustión como en
la Fig. 2.
Puede marcarse la posición de los orificios roscados utilizando la
junta aislante que se suministra con el quemador.
Tab. G
Fig. 1
Ø
GH
M
I
A
DE
C
B
L
F
S9654
Modelo A B C D E F G H I ø L M
BS1F 234 254 295 122,0 112,0 346 230 276 116 70 174 89 210
BS2F 255 280 325 125,5 125,5 352 238 252 114 100 174 106 230
BS3F 300 345 391 150,0 150,0 390 262 280 128 110 196 129 285
BS4F 300 345 392 150,0 150,0 446 278 301 168 145 216 137 286
Modelo A B C D E F
BS1F 192 66 167 140 170 89
BS2F 192 66 167 140 170 106
BS3F 216 76,5 201 160 190 129
BS4F 218 80,5 203 170 200 137
Fig. 2
