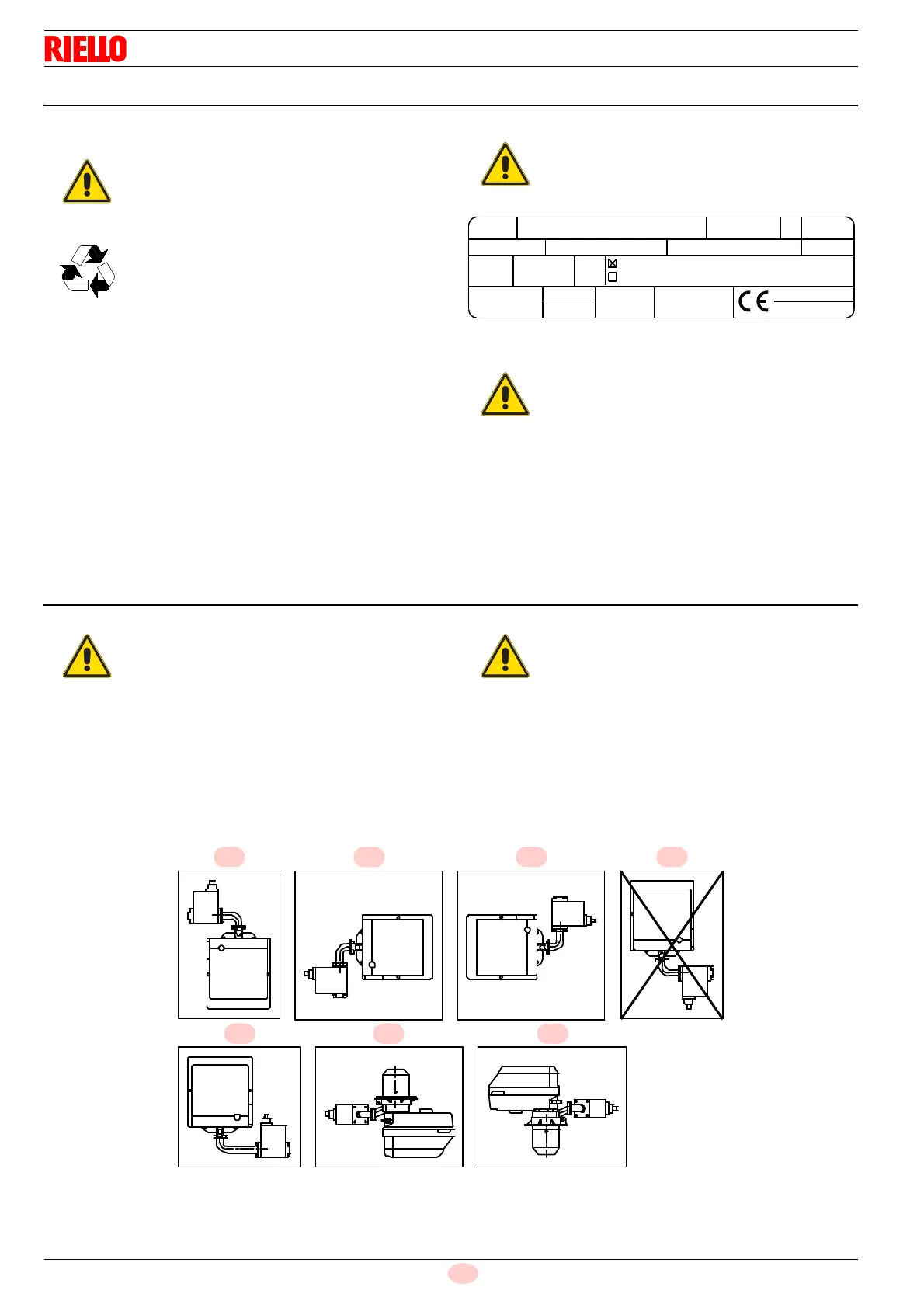

Riello BS2F - Controles Preliminares; Posición de Funcionamiento

20140262
16
E
Instalación
5.4 Controles preliminares
Control suministro
Control características del quemador
Controlar la etiqueta de identificación del quemador (Fig. 8), en
la cual se indica:
A el modelo del quemador;
B el tipo de quemador;
C el año de fabricación encriptado;
D el número de matrícula;
E los datos de alimentación eléctrica y el grado de protección;
F la potencia eléctrica absorbida;
G los datos de potencia mínima y máxima posibles del que-
mador (ver Campo de trabajo).
Atención. La potencia del quemador debe estar compren-
dida dentro del campo de trabajo de la caldera.
5.5 Posición de funcionamiento
PRECAUCIÓN
Después de haber quitado todos los embalajes,
asegurarse de la integridad del contenido.
En caso de duda no utilizar el quemador y dirigir-
se al proveedor.
Los elementos del embalaje (caja de cartón, grapas,
bolsas de plástico, etc.) no deben dejarse abando-
nados porque son potenciales fuentes de peligro y
de contaminación, sino que se deben recoger y de-
positar en un lugar preparado para ese fin.
ATENCIÓN
La figura de la etiqueta (Fig. 8) es indicativa.
Algunos de los datos presentes podrían estar ubi-
cados en una posición diferente.
ATENCIÓN
La alteración, eliminación, la ausencia de la eti-
queta de identificación del quemador y todo cuan-
to no permita la correcta identificación del
quemador y dificulte los trabajos de instalación y
mantenimiento.
R.B.L.
TIPO TYP
TYPE
II2ELL 3B/P DE
II2H3B/P
AT,CH,IS
II2H3 GB,IE,IT
N2L3B/P LU
GAS
GAZ
FAM.2
FAM.3
I2E(P)B.I3 BE
II2L3B/P NL
II2Er3P FR
Icc A
Imax A
PESO kg
RIELLO S.p.A.
I-37048 Legnago (VR)
A
B
F
B
G
D
E
C
Fig. 8
20098188
ATENCIÓN
 El quemador está preparado exclusivamente
para el funcionamiento en las posiciones 1,
2, 3, 5, 6 y 7(Fig. 9).
 Es conveniente escoger la instalación 1
puesto que es la única que permite el mante-
nimiento tal como descrito a continuación en
este manual.
 La instalación que se muestra en la posición
5 es posible solamente mediante el “Kit de
rotación MULTIBLOC”, que se pide por sepa-
rado.
PELIGRO
 Cualquier otro posicionamiento debe consi-
derarse comprometedor para el funciona-
miento correcto del aparato.
 La instalación 4 está prohibida por motivos
de seguridad.
Fig. 9
D4450
2 3 4
5
1
6 7
