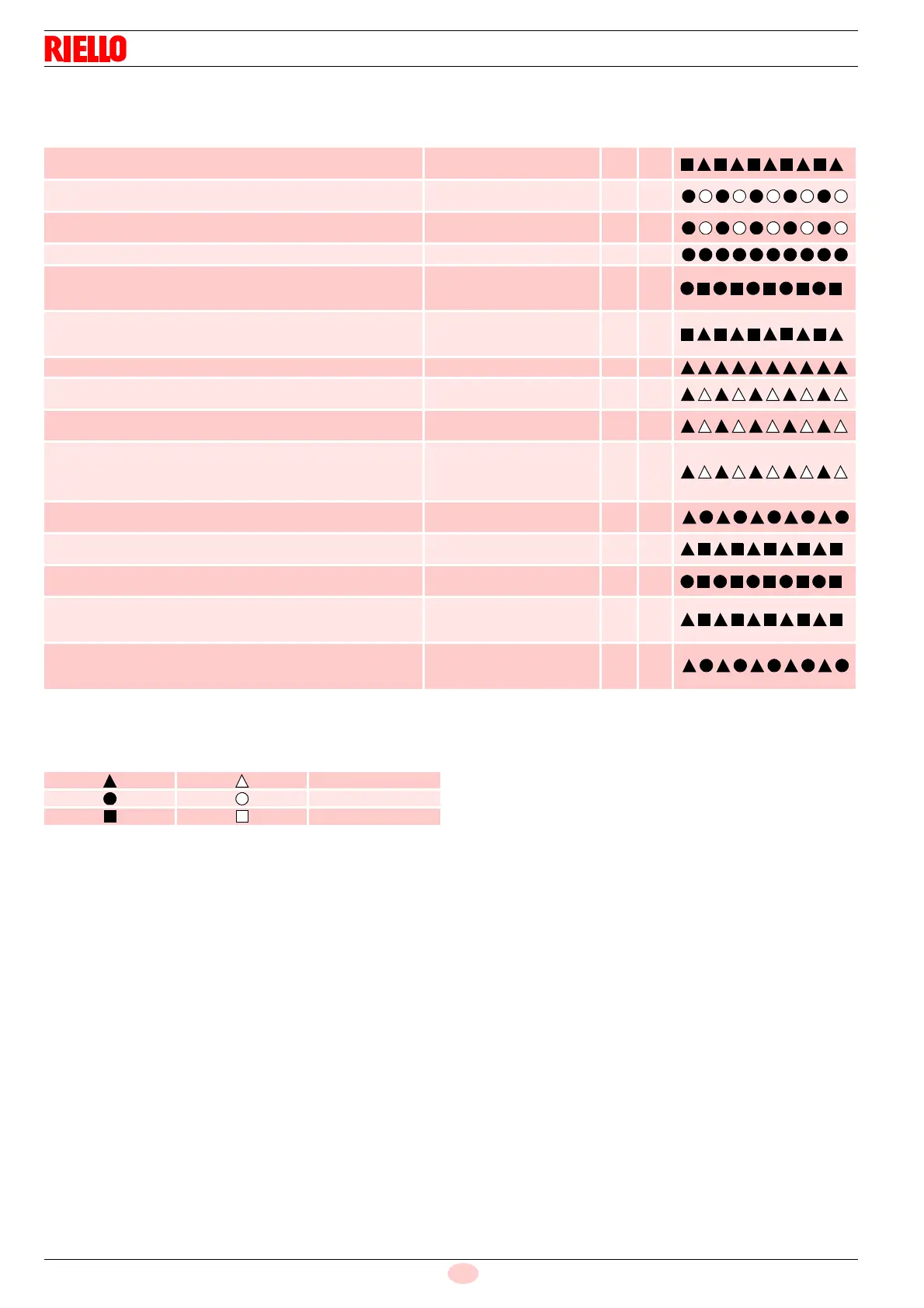

5.13.2 Diagnóstico anomalías - bloqueos
Tab. O
Leyenda
Tab. P
Descripción del desperfecto
Color del pulsador
de desbloqueo
Segun-
dos
Código color
Luz extraña o presencia de señal de llama parásita
VERDE, ROJO
parpadeo alternadamente
0,5 0,5
Anomalía causada por el presostato gas que no cierra,
luego de 2 minutos de la solicitud de calor
ANARANJADO
parpadeo invertido
2,5 0,5
Anomalía en la tensión de alimentación eléctrica
ANARANJADO
parpadeo lento
2,5 2,5
Anomalía en la frecuencia de la alimentación eléctrica ANARANJADO - -
Anomalía en la tensión interna del control de la llama
ANARANJADO, VERDE
parpadeo rápido alternada-
mente
0,2 0,2
Anomalía pulsador de desbloqueo o desbloqueo a distancia
VERDE, ROJO
parpadeo rápido alternada-
mente
0,2 0,2
Bloqueo por falta de llama luego de Ts ROJO - -
Bloqueo por señal de luz extraña o de llama parásita
ROJO
parpadeo
0,5 0,5
Bloqueo por número máximo de reciclados (pérdida de
llama durante funcionamiento)
ROJO
Parpadeo rápido
0,2 0,2
Bloqueo por pérdida de presión de aire o luego de la repeti-
ción de la pre-ventilación por la pérdida de aire, o 10 s antes
de la finalización de la pre-ventilación, o durante el tiempo
de seguridad o durante el funcionamiento normal
ROJO
Parpadeo
0,5 2,5
Bloqueo por avería en el motor ventilador
ROJO, ANARANJADO
parpadeo invertido
2,5 0,5
Bloqueo por desperfecto en el circuito interno de mando de
la válvula gas
ROJO, VERDE
parpadeo invertido
2,5 0,5
Bloqueo por avería en la eeprom
ANARANJADO, VERDE
parpadeo alternadamente
0,5 0,5
Bloqueo por presostato aire no cerrado después de la solici-
tud de calor o después de un reciclado por pérdida de llama
durante el funcionamiento
ROJO, VERDE
parpadeo lento
2,5 2,5
Bloqueo por presostato aire ya conmutado al momento de
cerrarse el termostato de solicitud de calor o después de un
reciclado por pérdida de llama durante el funcionamiento
ROJO, ANARANJADO
parpadeo lento
2,5 2,5
ON OFF Código color
ROJO
ANARANJADO
VERDE
