Instalación

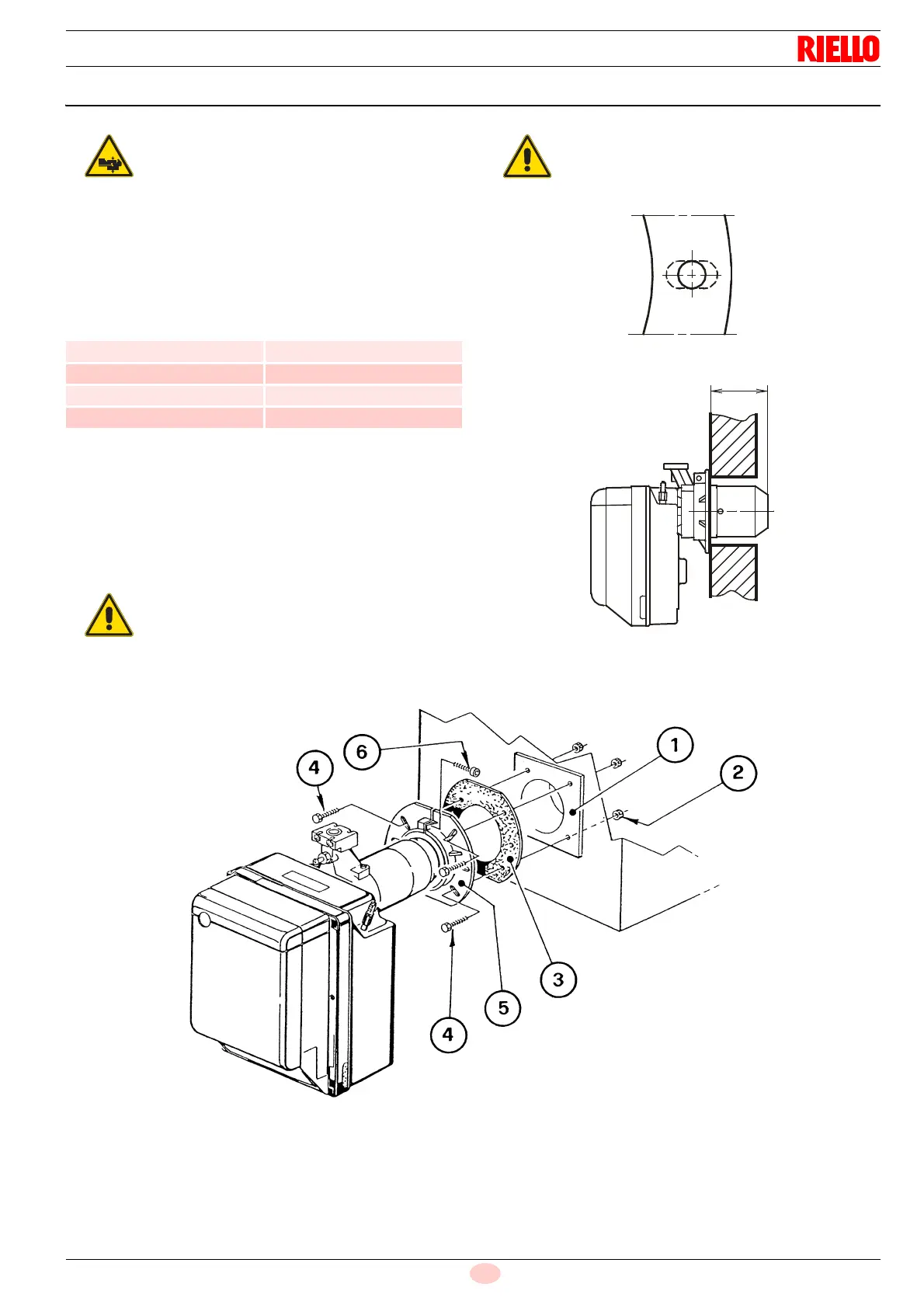

5.6 Fijación del quemador a la caldera
Para instalar el quemador en la caldera es necesario efectuar las
siguientes operaciones:
 Ensanche, si fuese necesario, los orificios de la junta ais-
lante (Fig. 10), procurando no dañarla.
El quemador puede fijarse con la cota (A) variable, como se
muestra en la Fig. 11.
Tab. I
 Fije la brida 5) en la puerta de caldera 1)(Fig. 12) interpo-
niendo la junta aislante 3) con los cuatro tornillos 4) y (si es
necesario) las tuercas 2) sin apretar uno de los dos tornillos
superiores 4).
 Introduzca el cabezal de combustión del quemador en la
brida 5), apriete la brida con el tornillo 6), después apriete el
tornillo 4) que estaba flojo.
Prepare un sistema de elevación adecuado del
quemador.
Modelo A (mm)
BS1F 116 70
BS2F 114 100
BS3F 128 110
BS4F 167,5 145
ATENCIÓN
Asegurarse que el cabezal de combustión sobre-
pase el espesor de la puerta de la caldera.
ATENCIÓN
El acoplamiento del quemador con la caldera
debe ser hermético.
Fig. 10
D5012
Fig. 11
A
D5011
Fig. 12
S7002
