Riello BS2F - Esquema Eléctrico Realizado en Fábrica

23
20140262
E
Instalación

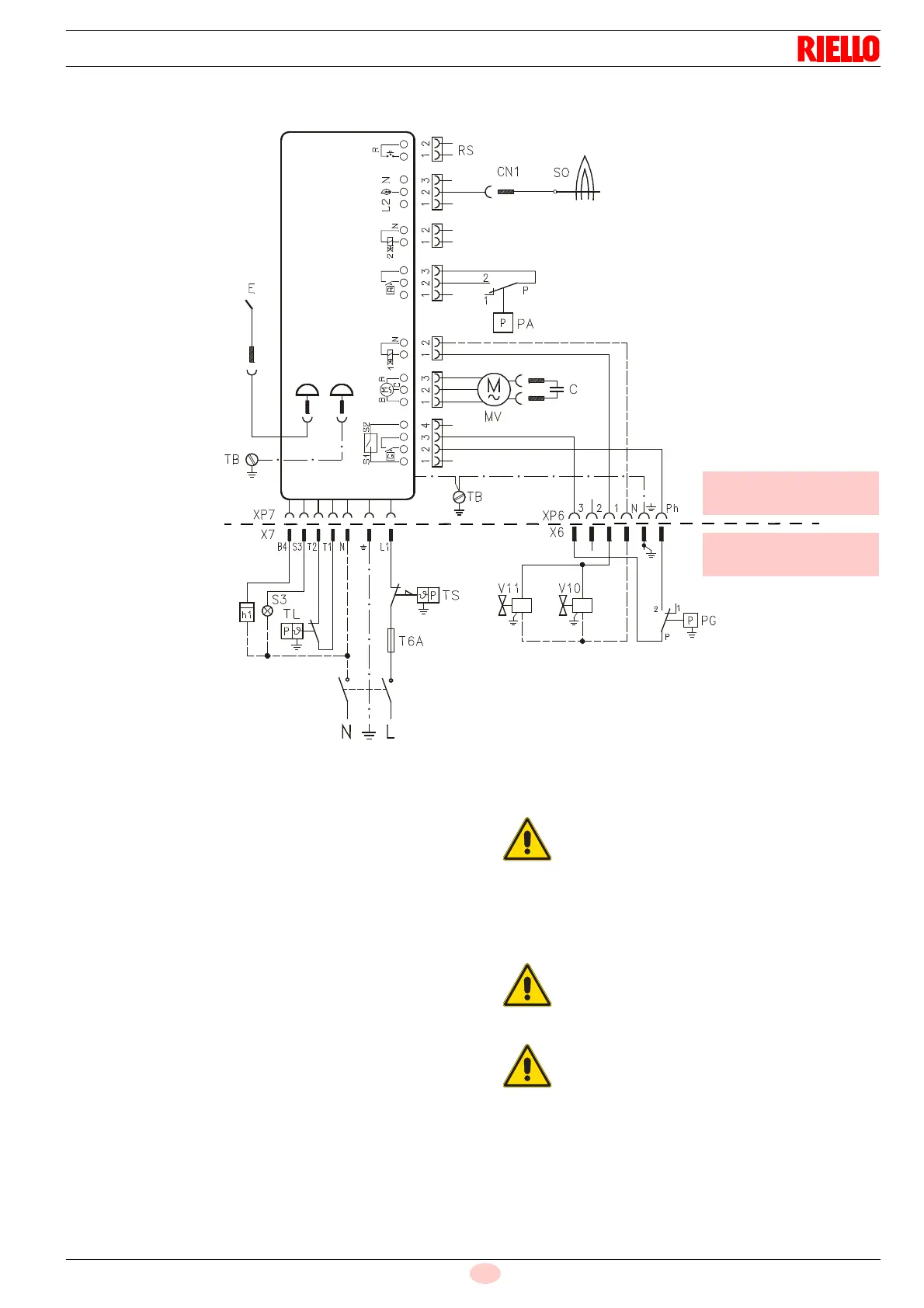

5.11.1 Esquema eléctrico realizado en fábrica
Leyenda
C Condensador
CN1 Conector sonda
E Electrodo
h.. Cuentahoras
MV Motor
PA Presostato aire mínimo.
PG Presostato gas mínimo.
RS Reinicio a distancia
SO Sonda ionización
S3 Testigo bloqueo (230V - 0,5 A máx.)
T6A Fusible
TB Tierra quemador
TL Termostato límite
TS Termostato de seguridad
V10 Válvula de seguridad
V11 Válvula 1º llama
X.. Conector macho
XP.. Toma
EFECTUADO
EN FÁBRICA
Fig. 19
A CARGO
DEL INSTALADOR
Interruptor
230V ~ 50 Hz
D4626
CAJA DE CONTROL
general
ATENCIÓN
 No invertir Neutro con Fase en la línea de ali-
mentación eléctrica.
 Controlar que la alimentación eléctrica del
quemador corresponda con la indicada en la
placa de identificación y en este manual.
 La sección de los conductores debe ser mín.
1 mm
2
. (Salvo indicaciones diferentes de nor-
mas y leyes locales).
ATENCIÓN
Verificar la parada del quemador abriendo los ter-
mostatos y el bloqueo abriendo el conector
(CN1)(Fig. 19) introducido en el cable rojo de la
sonda, ubicado fuera de la caja de control.
PRECAUCIÓN
Si aún está presente el capó, retirarlo y proceder
con el cableado eléctrico según lo indicado en los
esquemas eléctricos.
Utilizar cables flexibles según la norma EN 60
335-1.
