Puesta en funcionamiento, calibración y funcionamiento del quemador
6.1 Notas sobre la seguridad para la primera puesta en funcionamiento
6.2 Regulaciones antes del encendido
 Controlar la regulación del cabezal como se ilustra en la
pág. 18.
 Controlar la regulación del registro de aire.
 Abrir lentamente las válvulas manuales antes de la rampa
de gas.
 Regular el presostato aire en el inicio de la escala.
 Purgar el aire de la línea de gas.
Se recomienda posicionar fuera del edificio con un tubo de
plástico el aire soplado hasta percibir el olor del gas.
6.2.1 Regulación registro de aire
El registro de aire 10)(Fig. 25) se suministra regulado de fábrica
a la potencia mínima.
Para regularlo, seguir estas instrucciones:
 aflojar la tuerca 9) y regular el tornillo 8);
 cuando se finaliza, ajustar la tuerca 9).
6.3 Regulación de la combustión
Conforme a la Directiva de Rendimiento EN 676, la aplicación del
quemador en la caldera, la regulación y la prueba deben ser
efectuadas de acuerdo con el manual de instrucciones de la cal-
dera, incluido el control de la concentración de CO y CO
2
en los
humos, de su temperatura y de la temperatura media del agua de
la caldera.
Se aconseja regular el quemador de acuerdo con el tipo de gas
utilizado, según las indicaciones suministradas en la Tab. T.
Tab. T
6 Puesta en funcionamiento, calibración y funcionamiento del quemador
ATENCIÓN
La primera puesta en funcionamiento del quema-
dor debe ser realizada por personal habilitado se-
gún todo lo indicado en el presente manual y en
conformidad con las normas y disposiciones de
ley vigentes.
ATENCIÓN
Comprobar el correcto funcionamiento de los dis-
positivos de regulación, mando y seguridad.
PRECAUCIÓN
Antes de encender el quemador, es conveniente
regular la rampa de gas de forma que el encendi-
do se produzca en condiciones de máxima segu-
ridad, es decir, con un pequeño caudal de gas.
ATENCIÓN
El primer arranque siempre debe efectuarse con
el registro de aire superior en la muesca 1.
9
10
-
+
8

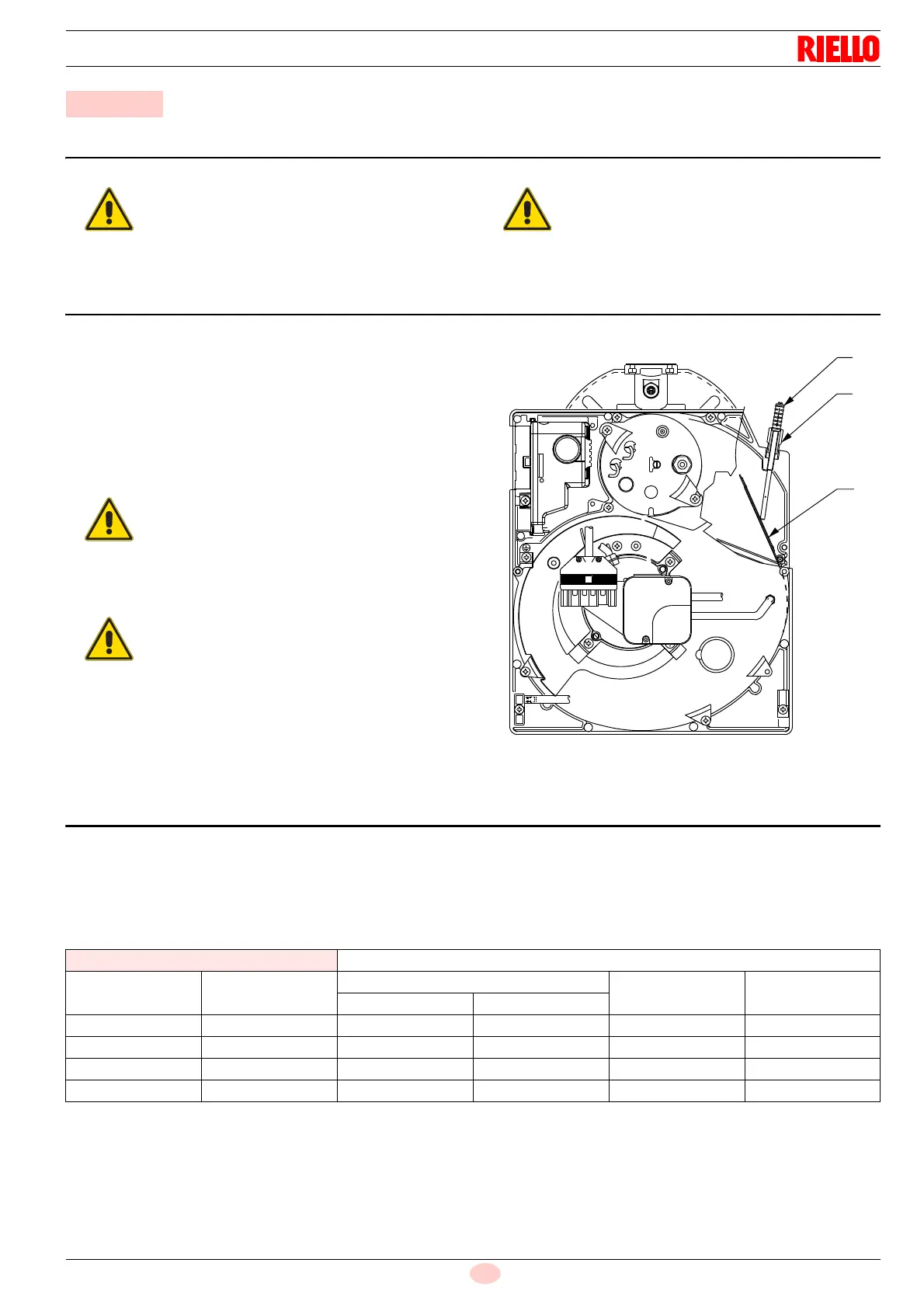

Fig. 25
S9485
EN 676 Exceso de aire: potencia máx.   1,2 – potencia mín.   1,3
GAS
CO2 máx. teórico
0 % O2
Regulación CO2 %
CO
mg/kWh
NOx
mg/kWh
 = 1,2  = 1,3
G 20 11,7 9,7 9,0  100  170
G 25 11,5 9,5 8,8  100  170
G 30 14,0 11,6 10,7  100  230
G 31 13,7 11,4 10,5  100  230
