Descripción técnica del quemador
4.10 Descripción del quemador
1 Presostato aire
2 Toma 6 polos para rampa gas
3 Caja de control con conector hembra de 7 contac. incorpo-
rado
4 Pulsador de desbloqueo con señalización de bloqueo
5 Bridas con junta aislante
6 Grupo de regulación registro de aire
7 Grupo portacabezal
8 Toma de presión
9 Cabezal de combustión
10 Registro del aire
11 Motor
12 Condensador
13 Soporte de regulación del cabezal
14 Difusor del gas
4.11 Material suministrado en dotación
Brida con junta aislante . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Tornillos y tuercas para brida de fijación a la caldera . . . . . N° 4
Tornillo y tuerca para brida . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Conexión desbloqueo a distancia . . . . . . . . . . . . . . . . . . . . N° 1
Conector macho de 7 contactos . . . . . . . . . . . . . . . . . . . . . N° 1
Instrucciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Lista de recambios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Kit de desbloqueo a distancia
El quemador está dotado de un kit de desbloqueo a distancia
(RS) compuesto de una conexión a la que se puede conectar un
pulsador hasta una distancia máxima de 20 metros.
Para la instalación, quitar la clavija de protección montada en fá-
brica y colocar la que se entrega con el quemador (véase esque-
ma eléctrico).

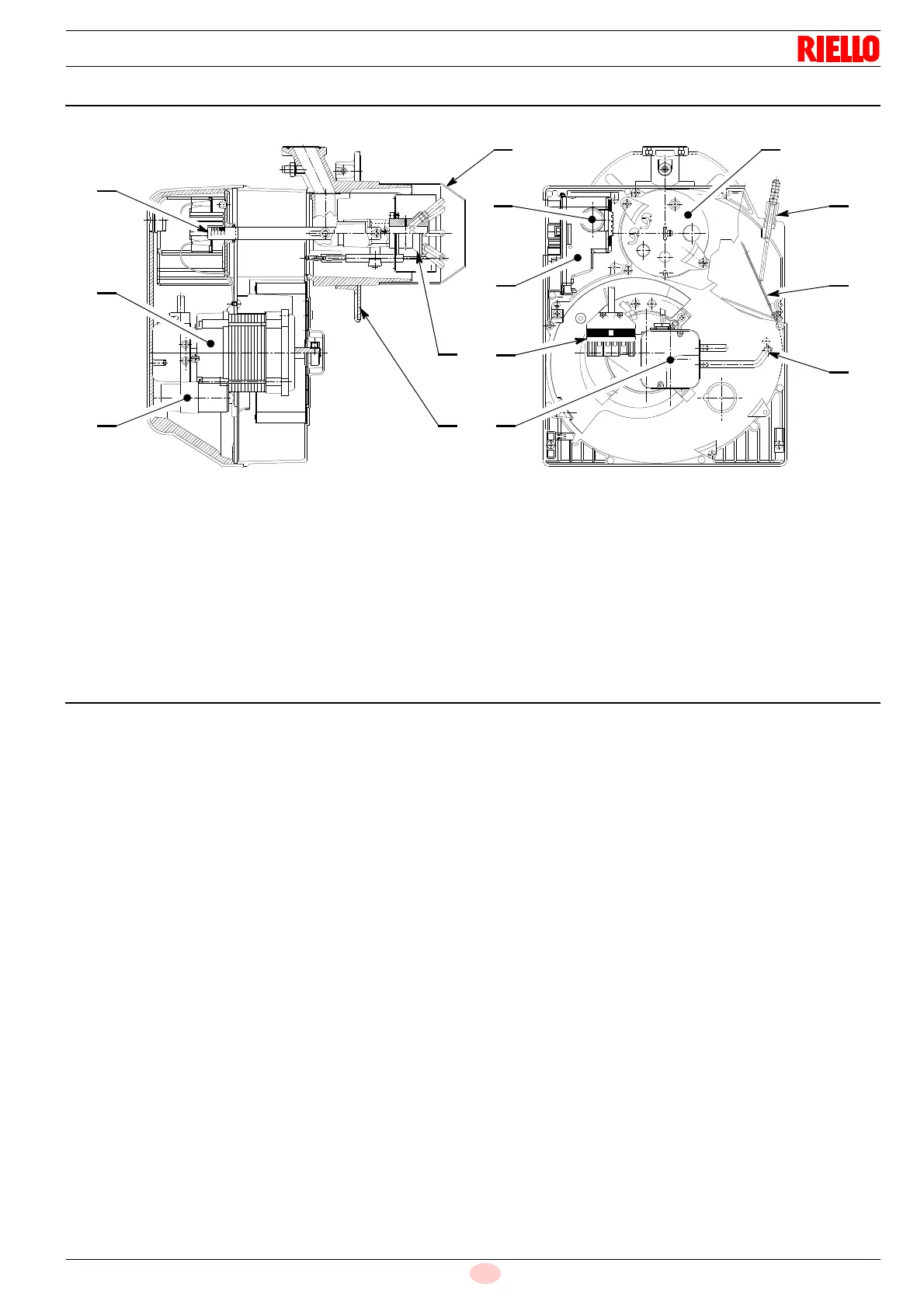

Fig. 6
