Riello BS2F - Posicionamiento Sonda-Electrodo; Posicionamiento Toma de Presión (solo Modelo BS1 F)

19
20140262
E
Instalación

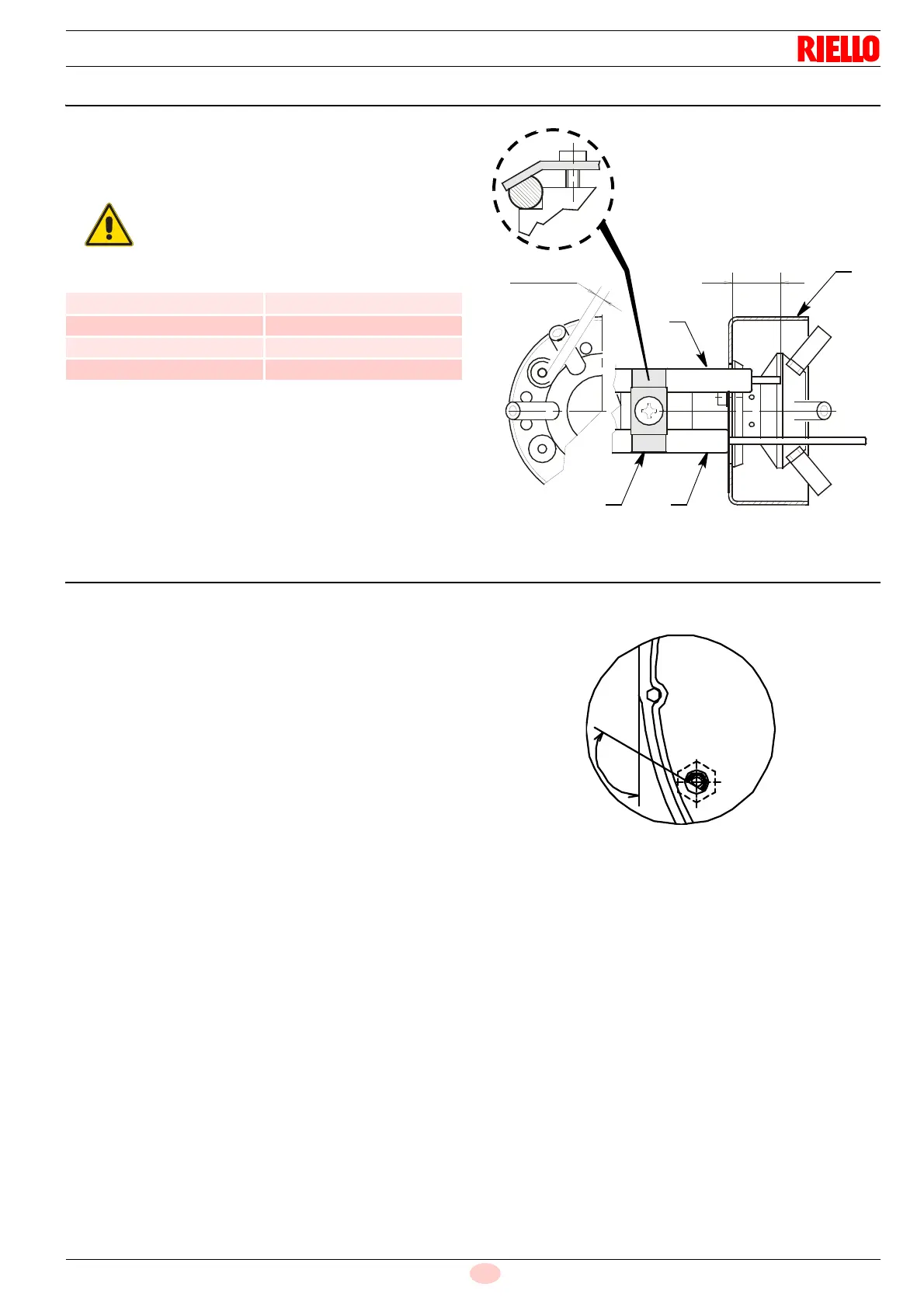

5.8 Posicionamiento sonda-electrodo
 Asegurarse de que la plaquita 3)(Fig. 15) quede siempre
colocada en la parte plana del electrodo 1)(Fig. 15).
 Apoyar el aislador de la sonda 4) en el difusor de aire
2)(Fig. 15).
Tab. J
5.9 Posicionamiento toma de presión (solo modelo BS1F)
Si accidentalmente se aflojase la toma de presión 8)(Fig. 6 en
pág. 13) ubicada en la boca de aspiración, se recomienda la co-
rrecta fijación según lo indicado en Fig. 16.
ATENCIÓN
Respetar las cuotas indicadas en Tab. J.
Modelo A (mm)
BS1F 17
BS2F 30
BS3F 31
BS4F 31
Fig. 15
D6088
3,5 ± 0,3
A
± 0,3
2
3 4
1
Fig. 16
D4497
Vista desde el interior de la boca de aspiración
1
2
0
°
