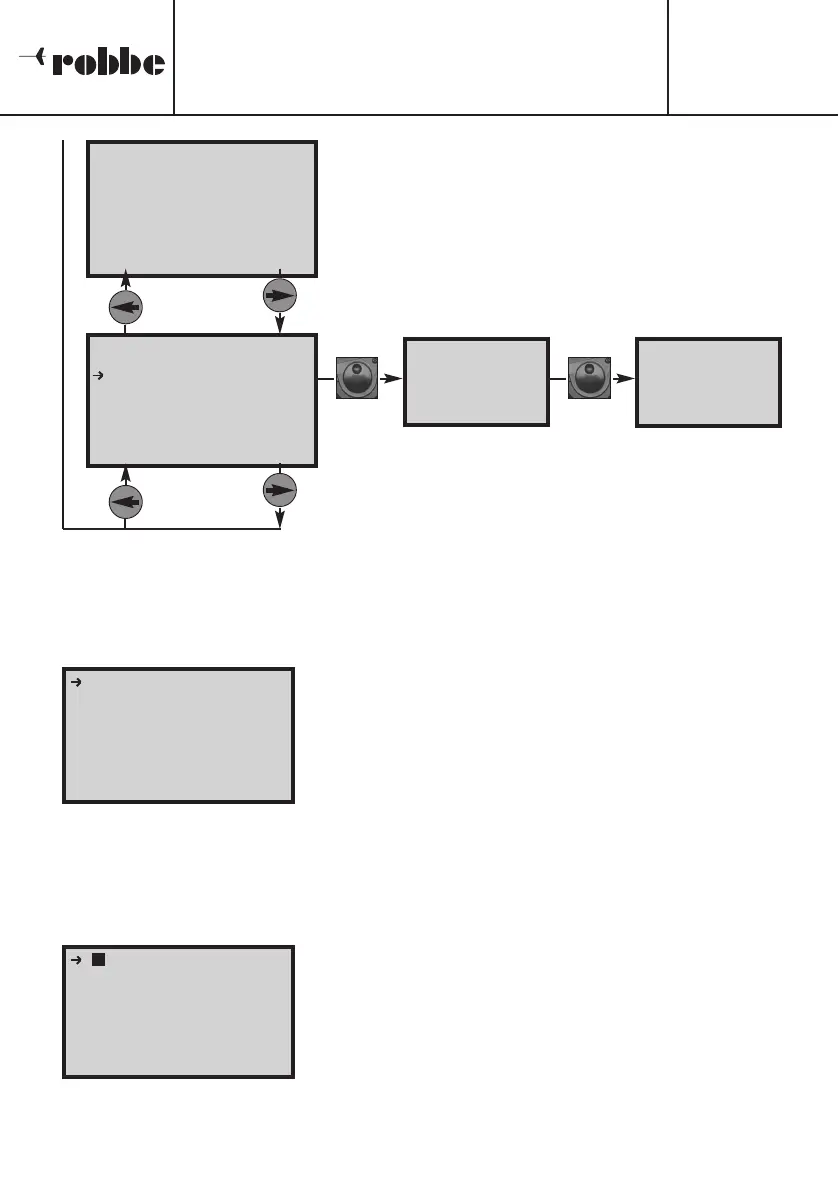

In diesem Display werden, in Verbindung mit dem
Lithium Top Equalizer 6S (No. 8488) oder 12S (No.
8484) die Spannungen der Einzelzellen eines LiPo-
Akkus angezeigt.
Wird ein Akku mit integriertem BID-System ange-
schlossen, werden die auf dem Chip gespeicherten
Daten im Display angezeigt. Durch eine
Druckbetätigung des ‘3-D-Hotkeys’ für mind. 2 Sek.
wird das Startdisplay für einen BID-Lade- bzw. Entladevorgang dargestellt. Mit einer wei-
teren längeren Betätigung wird der ausgewählte BID-Vorgang gestartet, es erscheint das
Arbeitsdisplay, in dem alle aktuellen Akkudaten angezeigt werden.
5.3 AKKUDATEN PROGRAMMIEREN
Im ‘BATTERY NAME’-Display wird, aus den 10 zur
Verfügung stehenden, der gewünschte Speicherplatz
ausgewählt. Ein Speicherplatz kann aber auch benannt
bzw. umbenannt werden. Außerdem können sämtliche
Parameter in diesem Menü programmiert werden.
Zur Programmierung die entsprechende Zeile durch den Pfeil markieren. Die
Verschiebung des Pfeils erfolgt durch Drehbewegungen am ‘3-D-Hotkey’. Ist die
gewünschte Funktion markiert, muss sie durch eine Druckbetätigung aktiviert werden.
Der zu ändernde Wert wird dann durch den Cursor, ein dunkles Feld mit inverser
Darstellung, angezeigt.
In nebenstehendem Display ist durch eine Druckbetäti-
gung des ‘3-D-Hotkeys’ der Speicherplatz aktiviert und
durch eine Drehung der 2. Speicherplatz aufgerufen.
Dur
ch Betätigung der ‘MODE’-T
aste gelangt man in das
Menü zur Benennung des Speicherplatzes. Es werden in
einem Rahmen sämtliche zur Verfügung stehenden Buchstaben, Zahlen und Zeichen dar-
gestellt. Zuerst muss mit einer Dr
ehbewegung des ‘3-D-Hotkeys’ der zu ändernde
Bedienungsanleitung
POWER PEAK Infinity 3
Bestell Nr.
8429
10
[ EQUALIZER DATEN ]
1) 0.000V 7) 0.000V
2) 0.000V 8) 0.000V
3) 0.000V 8) 0.000V
4) 0.000V 10) 0.000V
5) 0.000V 11) 0.000V
6) 0.000V 12) 0.000V
ID] BID - SYSTEM
C: 3.0A D: 5.0A
AKT.LADEN = 0mAh
AKT.ENTLAD= 0mAh
MAX.LADEN = 0mAh
MAX.ENTLAD= 0mAh
LAD.KOMPL.= 0
DATUM = 2006/01/01
Mode- bzw.
ESC-Taste
Mode- bzw.
ESC-Taste
Startdisplay für
Lade-, Entlade-
und Zyklusvor-
gänge mit BID
Arbeitsdisplay für
Lade-, Entlade-
und Zyklusvor-
gänge mit BID
>2 s
drücken
>2 s
drücken
[1] BATTERY NAME..
AKKUTYP : LiPo
AKKUSPG. : 2S 7,4V
KAPAZITÄT : 3200mAh
LADESTROM : 3.2A
ENTLADESTR.: 3.2A
ENTLADESPA.: 3.0V/Z
ABSCHALTTMP: 55
o
C
BATTERY NAME..
AKKUTYP : LiPo
AKKUSPG. : 2S 7,4V
KAPAZITÄT : 3200mAh
LADESTROM : 3.2A
ENTLADESTR.: 3.2A
ENTLADESPA.: 3.0V/Z
ABSCHALTTMP: 55
o
C
[
]
2
