4. BEDIENELEMENTE
4.1 FUNKTION DER BEDIENELEMENTE
Die drei Bedienungstasten und der ‘3-D-Hotkey’ des Infinity 3 sind, wie von der
Beschriftung dargestellt, mehrfach belegt. Bei verschiedenen Betriebszuständen werden
mit den Bedienungselementen unterschiedliche Aktionen ausgelöst.
• 3-D-HOTKEY
Der digitale Drehgeber hat drei Funktionen:
1. Rechtsdrehung
Das Pfeilsymbol wird zeilenweise nach unten gescrollt um das gewünschte Menü/
Zeile zu kennzeichnen. Innerhalb des Menüs werden die Werte der Lade- bzw. Ent-
ladeparameter um einen Schritt ver
größert.
2. Linksdrehung
Das Pfeilsymbol wird zeilenweise nach oben bewegt um das gewünschte Menü/
Zeile zu kennzeichnen. Innerhalb des Menüs wer
den die Werte der Lade- bzw. Ent-
ladeparameter um einen Schritt verkleinert.
3.
Druckbetätigung
Aktivieren bzw. Deaktivieren des markierten Menüs (wird durch Cursor angezeigt)
Bedienungsanleitung
POWER PEAK Infinity 3
Bestell Nr.
8429
7

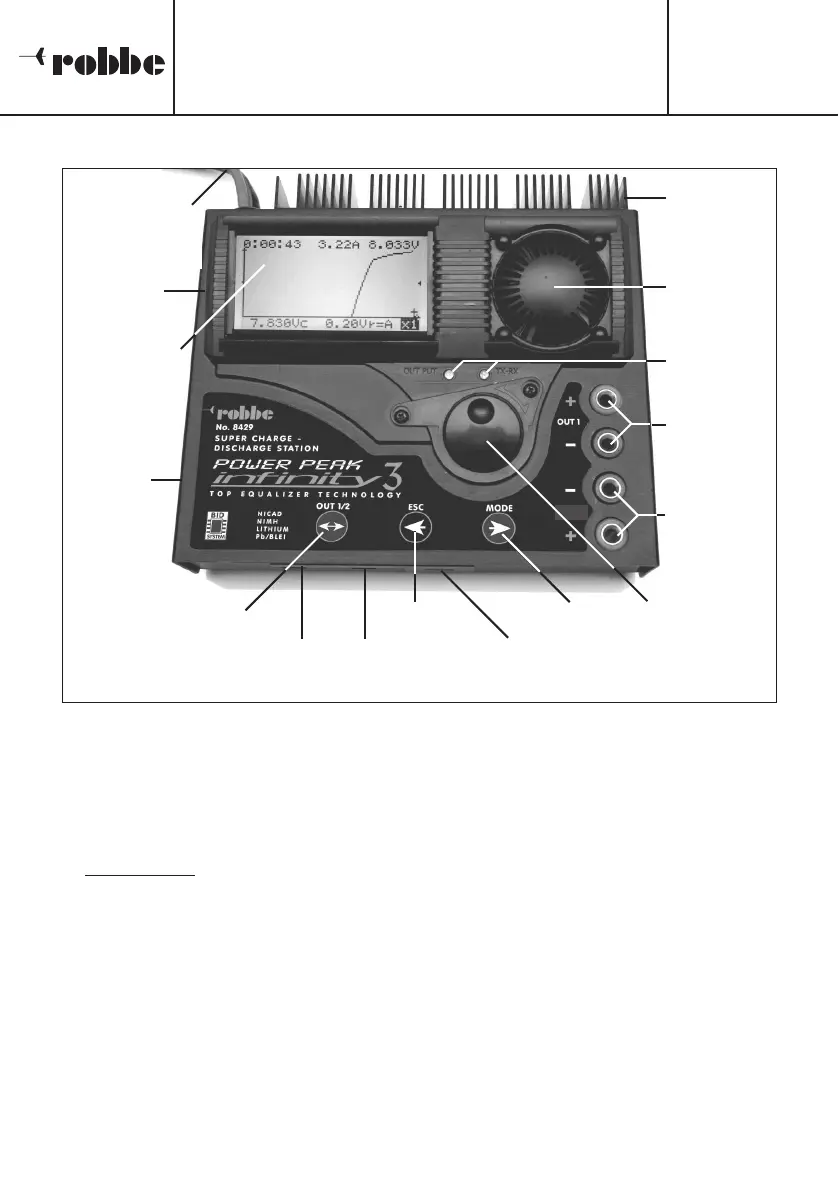

12 V Stromver-
sorgungsan-
schluss
Grafikdisplay
128 x 64
Punktmatrix
20 A
Sicherung
Anschluss
für PC-
Interface
Kühlkörper
temperatur-
gesteuerter
Lüfter
Status LED
(Ausgänge)
Ausgang 1
3-D-Hotkey
‘Mode’-Taste‘ESC’-Taste
Anschluss
Temperatur
Sensor
Equalizer
Anschluss
Anschluss
BID-Chip
Ausgangs-
wahl Taste
TX / RX
Ausgang
