12. ERLÄUTERUNG DES CC-CV LADEVERFAHRENS FÜR LI-AKKUS

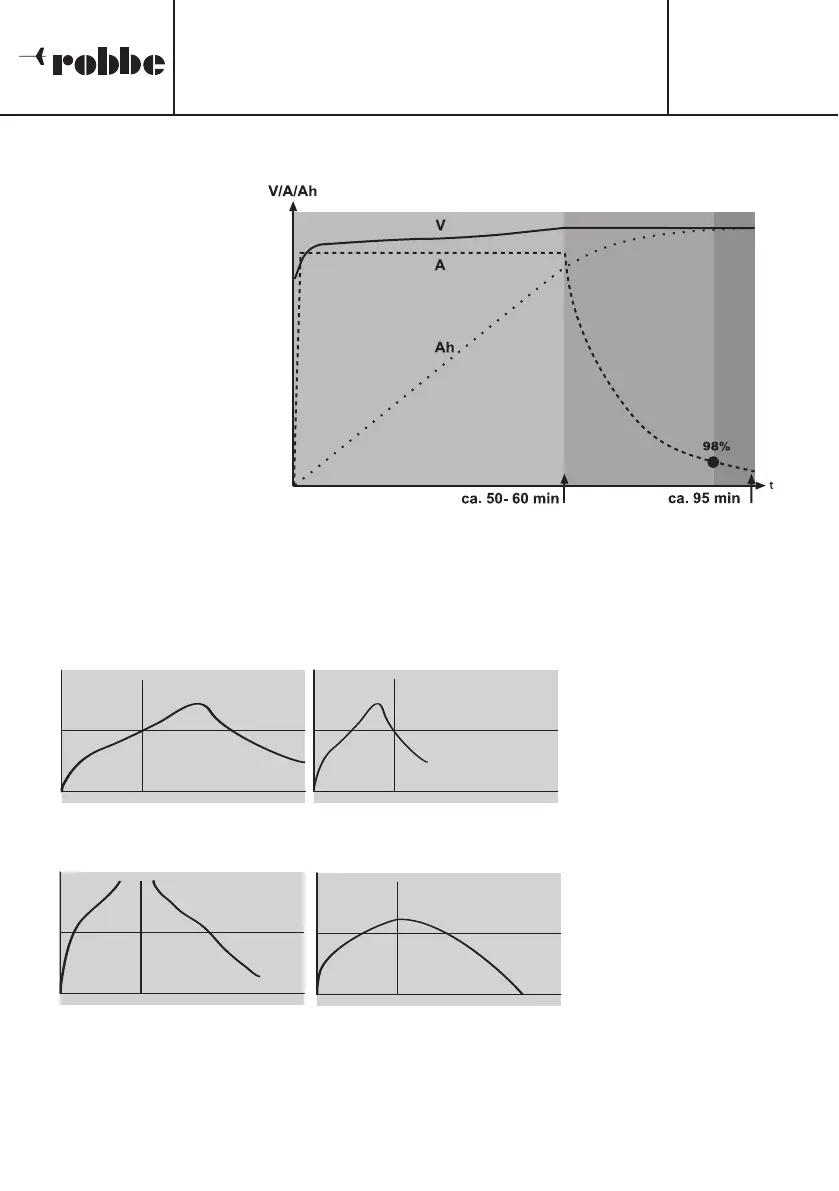

Das CC-CV Ladeverfahren gliedert sich in 3 Phasen.
1. In der CC-Phase wird
der Strom Konstant
gehalten, bis zur
Ladeschlussspan-
nung von 4,2 V/Zelle.
2. Danach folgt die CV-
Phase in der die
Spannung konstant
gehalten wird, die
Ladung beträgt nun
schon ca. 85-90 %
der Kapazität, der
Strom geht entspre-
chend zurück.
3. Bei ca. 98% (Ladestrom x 0,05) ertönt die Abschaltmelodie und es erscheint die
Abschaltanzeige im Display. Der Akku ist praktisch vollgeladen und kann vom Lader
getrennt werden. Verbleibt der Akku am Lader, so wird dennoch mit minimalem Strom
in der Trickle-Phase der Akku weiter geladen. Eine Abschaltung erfolgt bei einem Rest-
strom von ca. 30-40 mA.
13. ERLÄUTERUNG UND BEDIENUNG DER ZOOMFUNKTION
Im Automatikmodus
Vr=A, wird die Kurve auf
der Vertikalen Achse
automatisch skaliert, die
Horizontale kann über
x1...x5 manuell skaliert
werden.
Dabei gilt: x1 = größte Gesamtdarstellung und bei x5 = Darstellung auf 1/5 verkleinert.
Die vertikale Anzeige kann auch manuell in der Verstärkung eingestellt werden Vr=M (zoo-
men) um eine genauer
e Anzeige zum Ablesen der Werte zu erhalten. Bei zu großer
Auflösung wird die Kurve aus dem Fenster wandern. In diesem Falle ist über die
Mittenspannung Vc die Kurve wieder in die Bildmitte zu bringen. Der W
ert Vc ist die
Mittenspannung des Fensters.
