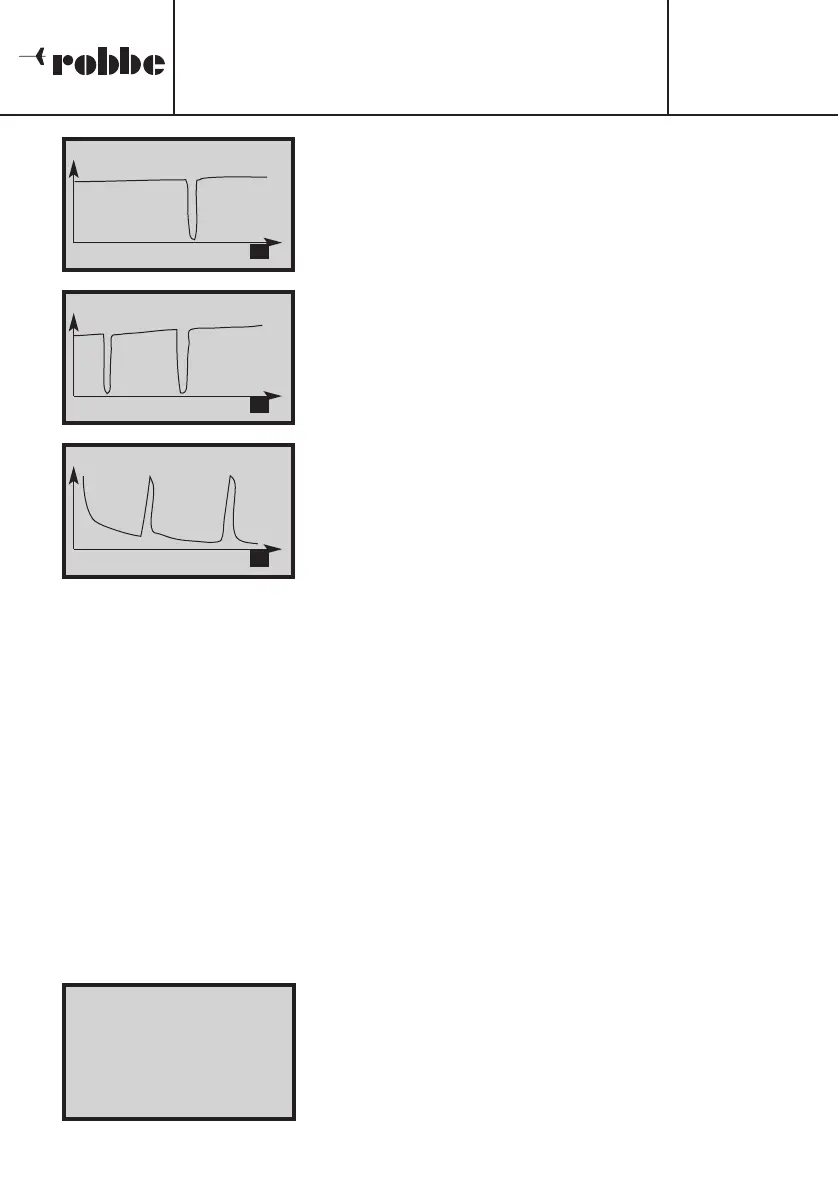

In der grafischen Anzeige lassen sich sehr gut die
Unterschiede der einzelnen Verfahren erkennen. Die
nebenstehende Abbildung zeigt den Ladevorgang eines
4-zelligen Empfängerakkus nach dem Reflex-Lade-
verfahren.
Bei einer Normal-Ladung wird der Zustand des Akkus in
festen Zeitabständen überprüft, während dieser Zeit fließt
kein Ladestrom, die Spannung geht zurück.
Die grafische Darstellung eines Entladevorganges nach
dem ‘Normal’-Verfahren zeigt deutlich die Zeitpunkte in
denen der Akku nicht belastet sondern überprüft wird.
7.2 ZYKLUS-ANZEIGEN
Beim Ablauf eines Zyklus stellt sich die grafische Anzeige, je nach aktueller Phase, ähn-
lich dar. Es wird zusätzlich der gerade ablaufende Vorgang und der jeweilige Modus, wie
z.B. ‘CHARGE < REFLEX >, sowie die Nummer des Durchgangs (z.B 1/3) angezeigt.
Damit ist der Anwender jederzeit über den aktuellen Stand eines Zyklus informiert.
Sollte für einen Vorgang keine grafische Anzeige zur Verfügung stehen, erscheint im
Display eine entsprechende Meldung.
7.3 EQUALIZER-ANZEIGEN
Beim Laden- bzw. Entladen eines LiPo-Akkus unter Einsatz eines robbe TOP-Equalizers
6S (No. 8488) oder 12S (No. 8484) können im Display des POWER PEAK Infinity 3 die
Spannungen der Einzelzellen exakt angezeigt werden. Voraussetzung ist, dass der TOP-
Equalizer über das Equalizer-Sensor-Kabel mit dem Ladegerät verbunden ist.
Durch Betätigung der ‘MODE’-Taste gelangt man von der
grafischen Darstellung zur Anzeige der Einzelspan-
nungen. Die nebenstehenden Abbildung zeigt eine
Darstellung für einen 5-zelligen Akku. Die einzelnen Zellen
des Akkus sind gut balanciert. Die Spannungsunter-
schiede sind geringer als 5 mV.
Bedienungsanleitung
POWER PEAK Infinity 3
Bestell Nr.
8429
19
0:04:53 0.92A 6.056V
06.061Vc 0.03Vr=A
X
1
0:06:13 0.91A 6.156V
5.968Vc 0.19Vr=A
X1
0:01:43 2.50A 4.926V
5.068Vc 0.39Vr=A
X1
[ EQUALIZER DATEN ]
1) 4.121V 7) 0.000V
2) 4.118V
8) 0.000V
3) 4.122V 9) 0.000V
4) 4.119V 10) 0.000V
5) 4.119V
1
1)0.000V
6) 0.000V 12) 0.000V
