Die Spannungslage der einzelnen Zellen kann auch gra-
fisch dargestellt werden. Durch eine Betätigung der
‘MODE’-Taste gelangt man in dieses Anzeige-Menü.
Dabei werden die Spannung für bis zu 12 LiPo-Zellen in
Form von Rechtecken mit unterschiedlicher Amplitude

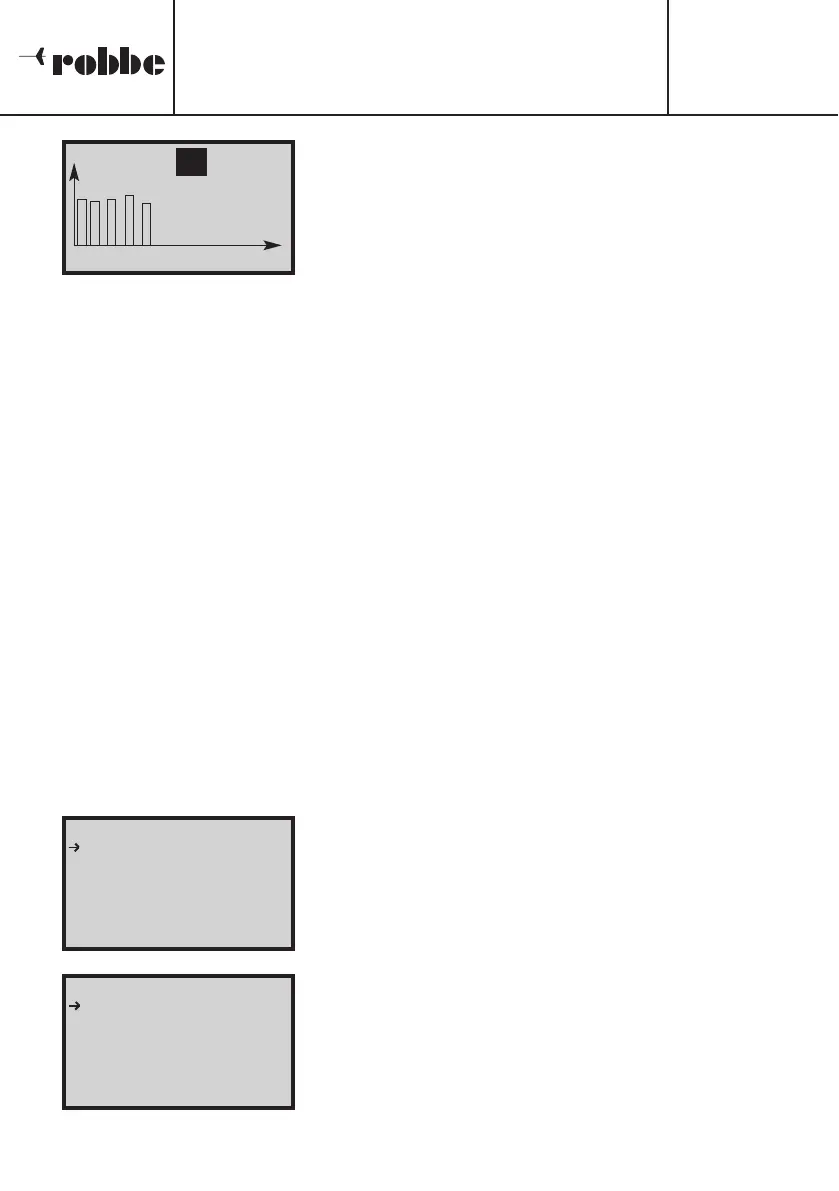

dargestellt. Die nebenstehende Abbildung zeigt eine sol-
che Displayanzeige für einen 4-zelligen LiPo-Akku. Die
einzelnen Zellen sind mit Zahlen von 1 bis 12 benannt. Wählt man einen dieser Balken
aus, so wird der entsprechende Zahlenwert in der oberen Zeile angezeigt.
Die mittlere Spannungslage wird rechnerisch ermittelt und links in der oberen Zeile ange-
zeigt (4,125Vmit). Die jeweilige Abweichung der markierten Zelle wird rechts daneben dar-
gestellt. Die Anzeigen erfolgen mit einer Auflösung von 1 mV. Im Cursor-Feld wird die mar-
kierte Zelle angezeigt. Mit dem ‘3-D-Hotkey’ erfolgt die Auswahl der Zellen.
Durch diese Art der Darstellung gewinnt man besonders schnell einen genauen Überblick
der Spannungslage der einzelnen Zellen.
8. DISPLAY ANZEIGEN NACH EINEM VORGANG
Das Ende eines Lade- / Entladevorganges wird optisch durch die blinkende rote Status-
LED angezeigt. Außerdem ertönt die eingestellte Melodie. Im Display werden alle wichti-
gen Daten des abgelaufenen Vorgangs als Text und in grafischer Form angezeigt. Durch
eine Betätigung der ‘ESC’-Taste für mind. 2 Sek. werden die Meldungen zurückgesetzt
und wieder das Haupt-Menü angezeigt.
8.1 TEXTANZEIGEN
Das Display zeigt die aktuellen Werte an. Neben dem
abgelaufenen Vorgang in der ersten Reihe wird blinkend
der Grund für die Abschaltung in der zweiten Reihe dar-
gestellt. Dabei wird je nach Programmierung und Akkutyp
folgendes blinkend angezeigt.
• END: DELTA PEAK
• END: ZERO DELTA PEAK
• END: CC-CV KOMPLETT
• END: TEMPERA
TUR
• END: MAX. KAPAZITÄT
• END: KEIN DELTA-PEAK
• END: ZEITBEGRENZUNG
• END: ABSCHALT.ENTLAD
(bei einem abgeschlossenen Entladevor
gang)
Bedienungsanleitung
POWER PEAK Infinity 3
Bestell Nr.
8429
20
4.125Vmit
1612
4S
=0.011V
[ NORMAL ] LADEN
END: DELTA-PEAK
ZEIT : 0:26:29
KAPAZITÄT : 563mAh
SPANNUNG : 5.878V
STROM : 0.11A
AKKU TEMP
: ---
PEAK TEMP : 0.0
O
C
S [ NORMAL ] LADEN
END: DELTA-PEAK
AKKU TEMP
:
---
PEAK TEMP : 0.0
O
C
PEAK SPG. : 6.452V
MITT.SPG.
:
4.572V
EING.-SPG. : 12.771V
INNENWID. : 52mOhm
