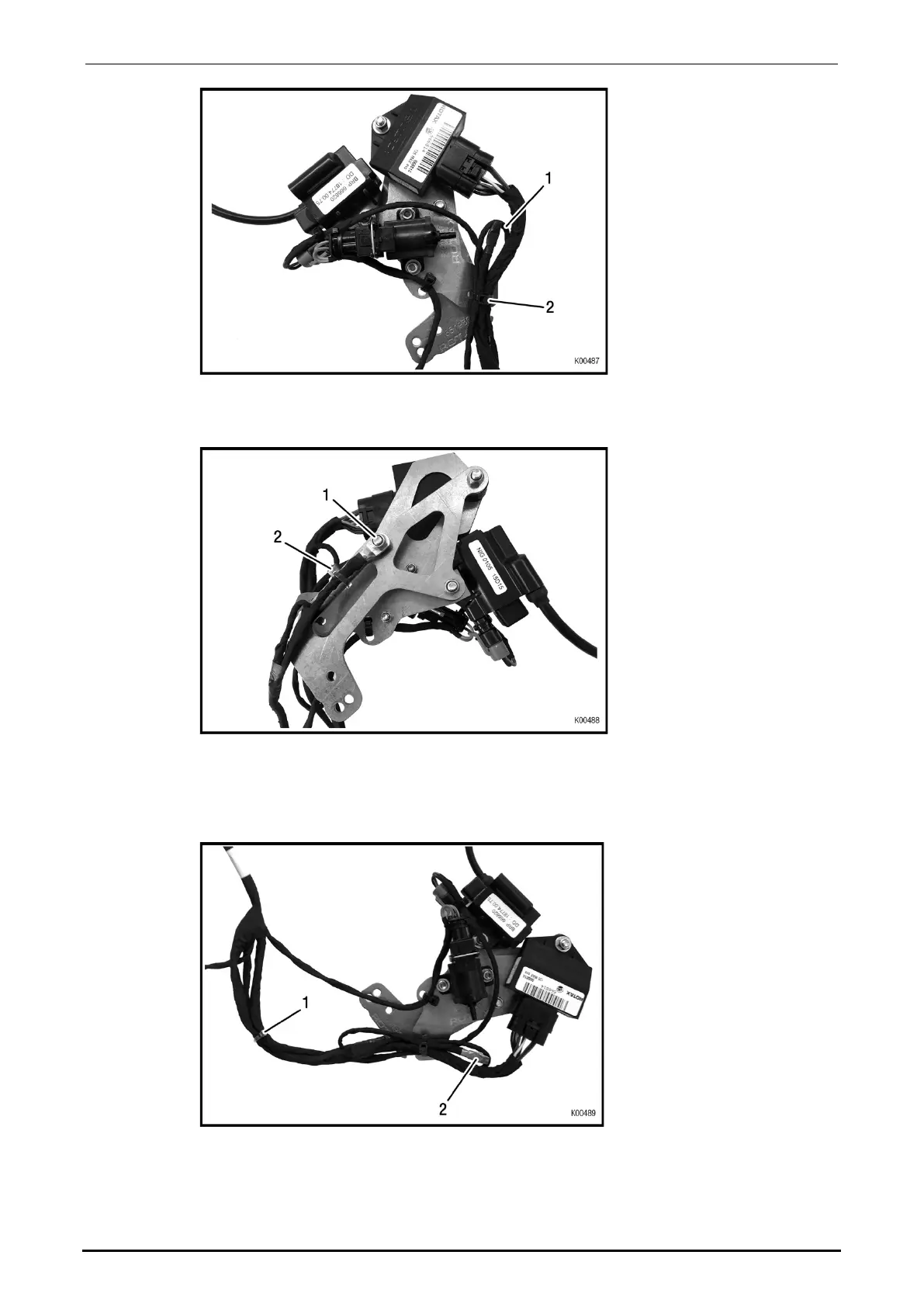

Bild 23
 Massekabel (Pos. 2) mit Sicherungsmutter M6 (Pos. 1) auf Trägerplatte montieren
und mit Kabelbinder (Pos. 2) zusätzlich befestigen.
Bild 24
 Kabelbinder Medium (Pos. 1) auf den Kabelbaum anbringen. Siehe Bild 25.

Achtung: Kabel des Schaltkontaktes (Pos. 2) muss isoliert werden.
Bild 25
 Achtung: Kontakt mit Masse führt zu Zündunterbrechungen.
