ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo
Ausführung 125 Junior MAX evo, Mini MAX evo und Micro MAX evo:

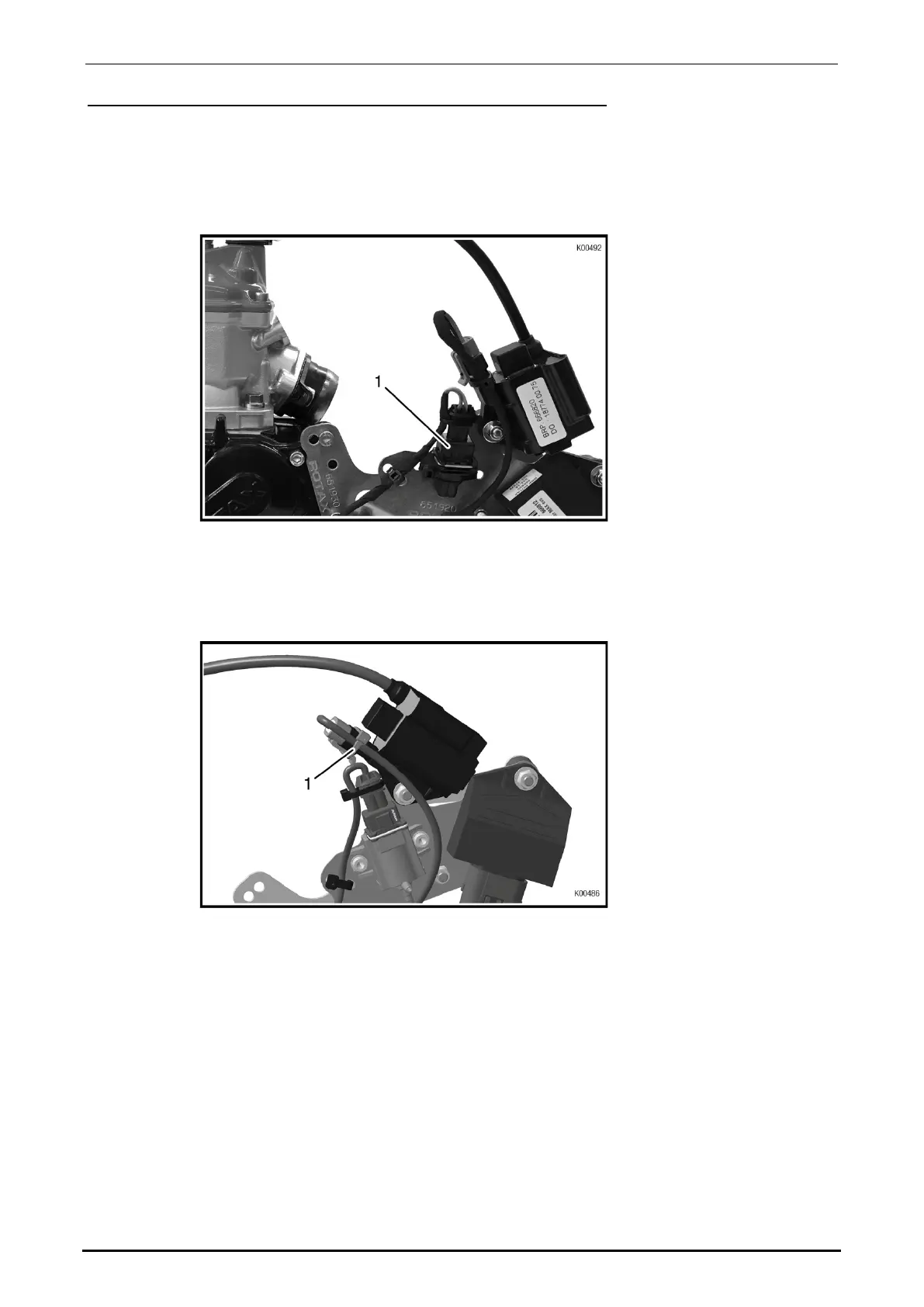

Siehe dazu Bild 21.
 Hinweis: 125 Junior MAX evo, Mini MAX evo und Micro MAX evo haben keine RAVE
Steuerung. Bitte den Blindstecker (Pos. 1) (TNr. 666900, als Ersatzteil erhältlich)
installieren, um den Eintritt von Schmutz und Staub zu vermeiden.
Bild 21
 Stecker an Zündspule befestigen.
 Benutze den Kabelbinder Medium (Pos. 1), um das Kabel der Zündspule zu
befestigen.
 Achtung: Dieser Schritt ist notwendig, um Vibrationen am Kabelstrang zu verhindern.
Bild 22
 Schaltkontaktkabel nehmen und eine Schleife (Pos. 1) machen, danach mit
Kabelbinder (Pos. 2) fixieren. Siehe Bild 23.
 Kabelbinder (Pos. 2) muss folgende Kabel zusammenhalten:
a) ECU Kabel
b) Zündspulenkabel
c) Schleife vom Schaltkontaktkabel
Seite/Page 16/55 Ausgabe/Edition 07/2016
