Roxell FLEX-AUGER FA 90 - Outlet Drop Assy W;Shut-Off Model 55; Outlet Drop Assy W;Shut-Off Model 75; Outlet Drop Assy W;Shut-Off Model 90

ROXELL - 031 - 0516
FLEX-AUGER - COMPONENTS
II-43
код название номер
1 НИ Ж НЯЯ ДЕТАЛЬ- ВЫПУСК, Ф 56 03501319
2 ВЕРХНЯЯ ДЕТАЛЬ- ВЫПУСК, Ф 56 03501301
3 ЗАКРЫВАЮЩАЯ ЗАСЛОНКА- ВЫПУСК, Ф56 03501327
*4 ШАРИК ИНДИКАТОРНЫЙ КРАСНЫЙ 13201355
*5 ШАРИК ИНДИКАТОРНЫЙ ЗЕЛЕНЫЙ 13201363
*6 ВИ НТ 4.2 X 16- DIN 7981 20102331
*7 ШНУР 13103916
* ШНУР + БОЛТЫ И ГАЙКИ 03000395
2
3
1
6
7
5
4

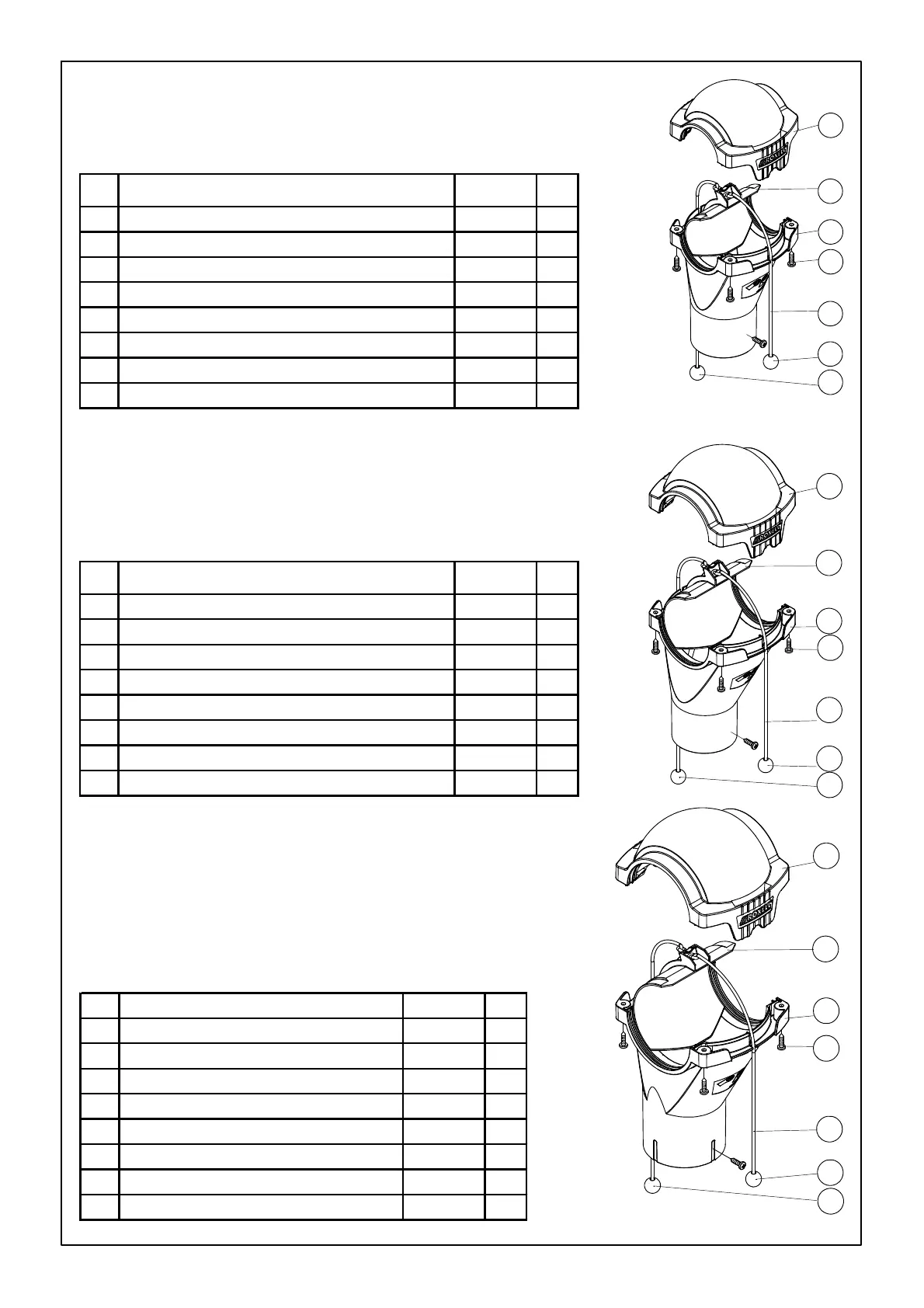

OUTLET DROP ASS'Y W/SHUT-OFF MODEL 55
Ke y Nam e Par t Nr . Qt.
1 BOTTOM PIECE - OUTLET DIA56 03501319 1
2 TOP PIECE - OUTLET DIA56 03501301 1
3 CLOSING SLIDE - OUTLET DIA56 03501327 1
*4 INDICATOR BEAD RED 13201355 1
*5 INDICATOR BEAD GREEN 13201363 1
*6 PARCKER SCREW 4.2 X 16 - DIN 7981 - A2 20102331 6
*7 SLIDE ROPE 13103916 1
* SLIDE ROPE + HARDWARE KIT 03000395 1
код название номер кол.
1 НИ Ж НЯЯ ДЕТАЛЬ- ВЫПУСК, Ф 75 03103363 1
2 ВЕРХНЯЯ ДЕТАЛЬ- ВЫПУСК, Ф 75 03103330 1
3 ЗАКРЫВ.ЗАСЛОНКА- ВЫПУСК, Ф 75 03103371 1
*4 ШАРИК ИНДИКАТОРНЫЙ КРАСНЫЙ 13201355 1
*5 ШАРИК ИНДИКАТОРНЫЙ ЗЕЛЕНЫЙ 13201363 1
*6 ВИ НТ 4.2 X 16- DIN 7981 20102331 6
*7 ШНУР 13103916 1
* ШНУР + БОЛТЫ И ГАЙКИ 03000395 1
OUTLET DROP ASS'Y W/SHUT-OFF MODEL 75
2
1
6
5
4
7
3
Ke y Nam e Par t Nr . Qt.
1 BOTTOM PIECE - OUTLET DIA75 03103363 1
2 TOP PIECE - OUTLET DIA75 03103330 1
3 CLOSING SLIDE - OUTLET DIA75 03103371 1
*4 INDICATOR BEAD RED 13201355 1
*5 INDICATOR BEAD GREEN 13201363 1
*6 PARCKER SCREW 4.2 X 16 - DIN 7981 - A2 20102331 6
*7 SLIDE ROPE 13103916 1
* SLIDE ROPE + HARDWARE KIT 03000395 1
OUTLET DROP ASS'Y W/SHUT-OFF
MODEL 90
2
1
6
5
4
7
3
Key Nam e Part Nr. Qt.
1 BOTTOM PIECE - OUTLET DIA90 03202603 1
2 TOP PIECE - OUTLET DIA90 03202595 1
3 CLOSING SLIDE - OUTLET DIA90 03202611 1
*4 INDICATOR BEAD RED 13201355 1
*5 INDICATOR BEAD GREEN 13201363 1
*6 PARCKER SCREW 4.2 X 16 - DIN 7981
-
20102331 6
*7 SLIDE ROPE 13103916 1
* SLIDE ROPE + HARDWARE KIT 03000395 1
